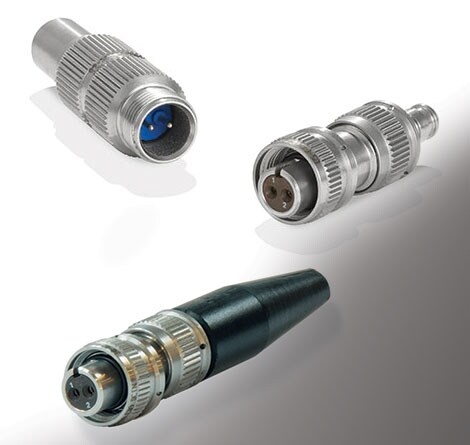

德驰 DCTN 系列

符合最严苛的核条件

德驰 DCTN 系列连接器已经过测试并符合 K1 核条件的要求,可用于温度感应应用,如核电站的反应堆堆芯控制 (RIC) 系统。

产品特性:

机械特性:
  • 螺丝耦合插接系统
  • 压接式插座触点
  • 陶瓷扩展器插座的焊杯中有插针端子
  • 通过使用推荐的插入和抽出工具,可轻松移除和重新安装压接式端子
  • K 型热电偶端子可用
  • 外壳材料:不锈钢
  • 镀层:钝化
  • 耦合环材料:不锈钢
  • DCTN 20 插针材料:乙烯丙烯共聚物
  • DCTN 22H 插针材料:乙烯丙烯共聚物
  • O 型环材料:乙烯丙烯共聚物
  • DCTN 20 端子类型:压接式
  • DCTN 22H 端子类型:焊接式
  • 端子镀层:镍铬合金和镍锰合金
  • 插针端子定位器:尺寸 20 > 7 daN
  • 耐用性:200 全耦合与解耦周期
  • 耦合力链接插座/插头:3 mN
  • 耦合力链接附件/插座或插头:4.5 mN
气候特性:
  • 温度(正常使用):-20°C 到 +135°C
  • 温度(偶尔使用):-55°C 到 +175°C
  • 密封:500 kPa (5 bar),接线插接连接器
  • 气密性:泄漏量为 1.106 cm3/at/s
  • 防辐射:2000 kGy (200 Mrad)
电气特性:
  • 电介质耐电压:1500 Vrms 50 Hz
  • 最大工作电压:600 Vrms 50 Hz
  • 在 25°C 和 60% HR 时,绝缘电阻 ≥ 5000 MΩ
  • 外壳防金属化(针对编织层端接)低于 1 A 时 ≤ 20 MΩ

应用:

德驰 DCTN 系列连接器
  • 用于温度感应应用,如核电站的反应堆堆芯控制 (RIC) 系统
