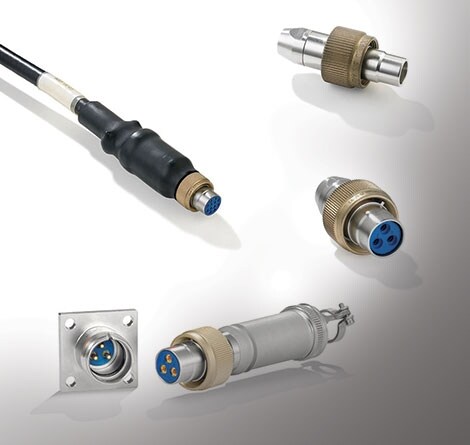

德驰 dcin 和 dcihn 核电系列连接器

在核电 K1 和 K2 区域中具有安全和可靠的性能

德驰 DCIN 和 DCIHN 系列连接器专为核压水反应堆中的所有 K1 和 K2 区域设计,可为传感器、发射器、限位开关和敏感控制设备等合格电气设备提供安全连接。DCIN 和 DCIHN 系列连接器符合 K1 和 K2 区域的条件要求和 H-M2A-2007-01218-FR 测试规范。

产品特性

德驰 DCIN 和 DCIHN 系列连接器

机械特性:

  • 外壳材料:不锈钢
  • 外壳电镀:钝化
  • 耦合环材料:青铜
  • DCIN 插针材料:乙烯丙烯共聚物
  • DCIHN 插针材料:烧结玻璃插针和乙烯丙烯共聚物
  • O 型环材料:乙烯丙烯共聚物
  • DCIN 端子类型:压接类型
  • DCIHN 插针材料:焊接类型
  • 端子电镀:金
  • 插针端子定位器 Size16 >11,2daN
  • 插针端子定位器 Size12 >11,2daN
  • 止动环定位器:连接到端子
  • 耐用性:50 个完整耦合与解耦合周期
  • 质量:166 g:DCIN + 安装框架 + 直式电缆夹
  • 质量:187 g:DCIN + 安装框架 + 适用于编织层端接的直式安装框架
  • 振动:200 m/s2,10 到 2000 Hz



气候特性:

  • 温度(正常使用):-20°C 到 +135°C
  • 温度(偶尔使用):-55°C 到 +175°C
  • 密封:156°C 下 560 kPa (5,6 bar)
  • 湿度:100% HR,配对连接器
  • 防辐射:850 kGy (85 Mrad)



电气特性:

  • 电介质耐电压:1500 Vrms 50 Hz
  • 最大工作电压:600 Vrms 50 Hz
  • 在 25°C 和 60% HR 时,绝缘电阻 ≥ 5000 MΩ
  • 壳体/外壳防金属化性能(针对编织层端接):在低于 1 A 时 ≤ 20 MΩ

K1/K2

条件合格

85

Mrad (850 kGy) 防辐射

应用

德驰 DCIN 和 DCIHN 系列连接器
  • 防辐射性能高
  • 在核事故和严重振动中提供可靠的支持
  • K1 区域的压水反映堆
  • 为传感器、发射器、限位开关和敏感控制设备等合格电气设备提供安全连接
