坚固耐用的防火墙/穿板式解决方案
要求严苛的工业和商业运输领域需要可靠耐用的元件。我们的矩形密封连接器 (SRC) 专为应对这些挑战而设计。这些连接器专为重型应用而设计，具有出色的性能、高引脚数以及卓越的 IP67 和 IP69K 级密封性能。SRC 连接器的工作温度范围为 -40°C 至 +125°C，适用于卡车、农业机械、建筑设备和船舶等严苛环境。无论您是需要用于防火墙还是隔板安装的强大解决方案，SRC 连接器都能提供值得信赖的可靠性和多功能性，确保您顺畅运营。
主要优势
密封矩形连接器
- 强大的环境保护：防护等级为 IP67 和 IP69K，具有强大的防尘、防水和防高压冲洗性能，适用于具有挑战性的工业环境。
- 高耐久性：专为工作温度范围从 -40°C 至+125°C 的重型应用而设计，可在极端条件下使用。
- 用途广泛：适用于各种行业，包括卡车运输、农业、建筑和海洋，为多个行业提供可靠的连接。
- 灵活的引脚数选项：提供多达 84 个位置的多腔体排列方式，适用于复杂布线系统的各种信号和电源电路。
- 易于安装：具有滑动闩锁机构，可实现单手插接和简单的连接器对准，便于快速安全地安装。
- 全面的附件：包括尾盖和面板垫圈等附加元件，增强了密封性，并在安装和保护方面提供灵活性。
- 增强的连接器对准能力：集成设计功能有助于防止在插接过程中损坏端子，从而提高长期可靠性并减少连接问题。
- 性能可靠：专为满足工业和商业运输的严格要求而设计，可在要求严苛的应用中提供一致的性能。
- 灵活的安装选项：专为直插式和面板/法兰安装而设计，可满足各种安装需求和偏好。
- 支持重型应用：适用于防火墙和隔板解决方案，能够为严苛环境中的关键系统提供强大且可靠的连接。

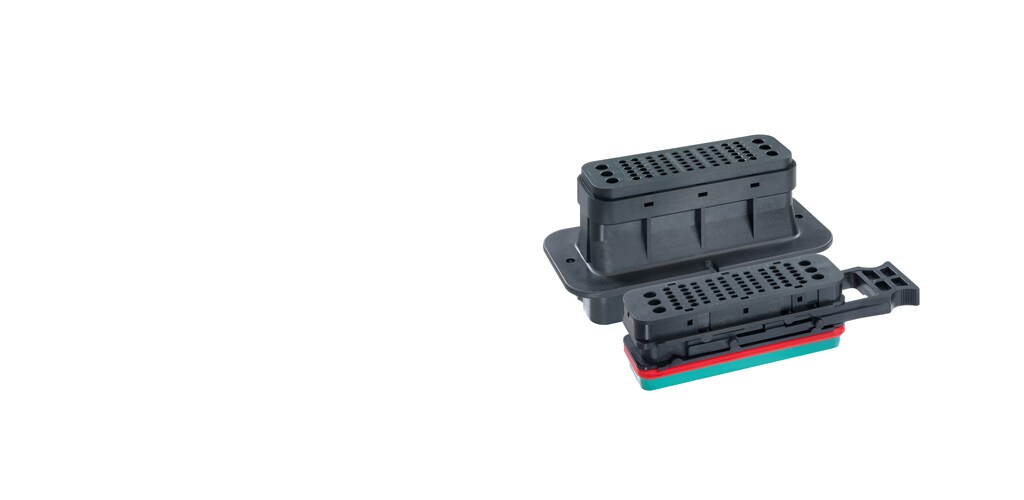

SRC 矩形连接器是一种密封的高引脚数混合解决方案，它有八种端子排列方式，提供高达 84 位的电源和信号电路组合。
主要特性
密封矩形连接器
| 特性 | |
|---|---|
| 环保等级 |
防护等级为 IP67 和 IP69K，防尘、浸水深度达 1 米，并且防高压、高温冲洗。 |
| 工作温度范围 |
在 -40°C 至 +125°C 的极端温度下仍能保持良好性能，适用于寒冷和炎热环境。 |
| 型腔排列方式 |
提供 20、30、38、48、56、66、74 和 84 型腔配置，可容纳信号和电源电路组合。 |
| 电流处理能力 |
每个端子支持高达 40A 的额定电流，使其适用于低功率和高功率应用。 |
| 连接器壳体 |
由坚固的热塑性塑料制成，具有出色的耐化学性和耐用性。 |
| 安装选项 |
设计用于直插式和面板/法兰安装，从而提供多功能安装方案。 |
| 连接器插接 |
具有滑动闩锁机构，可实现安全的单手盲插，从而减少安装时间和复杂性。 |
| 端子位置卡扣 (TPA) |
具有 TPA 功能，可牢固地固定端子并防止连接故障。 |
| 触点材料 |
使用高质量的触点，能够保持可靠的导电性和耐腐蚀性。 |
| 连接器尾盖和密封附件 |
可选尾盖和面板垫圈可提供额外的密封保护和布线灵活性。 |
| 电气性能 | 提供低电阻和高电流容量，支持可靠的信号和电力传输。 |
| 导线密封范围 | 兼容 1.50 至 5.00mm 的导线密封范围，适用于各种应用中的各种线径。 |
| 抗振动和抗冲击 | 经过精心设计，可承受高振动和冲击，在严苛的条件下实现可靠的性能。 |
| 连接器对准功能 | 集成功能有助于对准并防止插接过程中端子损坏，从而延长连接器的使用寿命。 |
实际应用
密封矩形连接器
- 商用车电气系统：SRC 连接器广泛用于卡车和大巴的复杂电气系统，在可能暴露于灰尘、湿气和振动的环境中提供可靠的电源和信号连接。
- 农业机械：这些连接器通常用于拖拉机和收割机，它们有助于为各种控制系统和传感器提供牢固的连接，能够持久暴露在污垢、水和温度波动中。
- 建筑设备：SRC 连接器在挖掘机和推土机等重型机械中发挥着关键作用，能够在严苛的户外条件（包括泥泞和极端温度）下提供可靠的电气连接。
- 海洋应用：在船舶应用领域，SRC 连接器可用于需要防盐水、防潮和防高压冲洗的关键布线系统，从而在严苛的海洋环境中提供可靠连接。
- 防火墙和隔板应用：这些连接器通常用于车辆防火墙和隔板直通连接中，有助于在分隔不同隔间的屏障之间保持安全可靠的电气连接。
- 轨道交通：SRC 连接器可用于火车和其他轨道车辆的布线系统，即使暴露在振动、灰尘和不断变化的天气条件下，它们也能可靠运行。
- 非公路和多用途车辆：这些连接器适用于在崎岖地形中行驶的非公路和公用车辆，为经常遇到冲击、污垢和湿气的系统提供可靠连接。
- 工业自动化：在工厂自动化系统中，SRC 连接器可用于机械和机器人设备，为暴露在油、化学品和频繁冲洗环境中的电气连接提供安全耐用的解决方案。
- 应急和服务车辆：SRC 连接器支持救护车和消防车等应急车辆中的电气系统，在这些车辆中，尽管暴露于各种环境因素并被频繁使用，但可靠的性能至关重要。
- 特种运输设备：这些连接器还用于特种运输设备，例如矿用车辆和机场地面支持设备，它们能够在严苛且通常极端的操作环境中提供可靠连接。
