密封连接、缩小占位、保持车辆行驶。

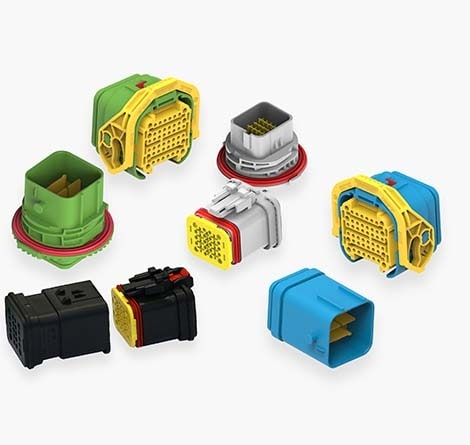

NTSEAL连接器为您提供专为严苛工况设计的紧凑、密封线对线连接。选择18、20、26、36、38或48位，配合DEUTSCH尺寸12、16和20接触件，在一个外壳内实现电源和信号的连接。防护等级包括IP67、IP68和IP6K9K（带后壳）。集成杠杆、TPA和CPA支持在现场实现快速、可靠的插配和维护。
目前工程师使用NTSEAL连接器的领域
- 卡车、巴士、工程机械和农业 - 适用于严苛应用的密封连接器
- Deutsch通用接触件系统 - 经过验证的可靠性和可维护性
- 动力总成 - 耐高温、耐液体和发动机级振动。
- 底盘和驾驶室 - 紧凑的高密度布局，在拥挤的线束走线中释放空间。
- 面板和隔板 - 免工具面板安装、颜色编码选项、直线出线和90°出线。
主要优势
NTSEAL连接器
- 抵御冲洗和道路污垢的密封
与后壳配合使用时，防护等级IP67、IP68和IP6K9K有助于在压力清洗和非公路粉尘环境中保护电路。这意味着更少的计划外停机和服务后返工。
- 加快线束工作
集成式锁定杆使插配顺畅快捷。免工具面板安装保持了组装和现场维修的流畅性。您将获得更快的制造速度和更快的恢复服务。
- 减少装配错误
四种带有不同颜色的机械编码有助于防止误插。端子位置保证 (TPA) 可确认接触件就位，连接器位置保证 (CPA) 有助于防止意外脱开。团队将花费更少的时间进行故障排除。
- 在更小的空间内封装更多输入/输出
具有18、20、26、36、38和48位的高密度外壳，适合车架、驾驶室和发动机舱内的狭窄空间。设计人员可以在不增加连接器数量的情况下布设更多信号。
- 信号和电源同体
在同一连接器中使用尺寸12、16和20的DEUTSCH接触件，将低电平信号与电源馈电结合起来。这简化了线束架构，并减少了可能导致故障的连接点。
- 在车辆实际运行环境中保持性能
额定温度-40ºC至125ºC（-40°至257°F），专为发动机级振动而设计。可放心地在发动机、电机和变速箱、底盘、PDU、驾驶室和智能网联巴士区域指定使用同一款连接器。
- 适配常见车辆电源系统
适用于12伏和24伏架构，在125°C下，每个尺寸12的接触件支持高达25A的电流选项。这有助于整合跨平台的部件号。
- 利用DEUTSCH通用接触件系统
NTSEAL连接器使用通用的DEUTSCH尺寸12、16和20接触件。您可以在转向紧凑型密封解决方案的同时，保留现有的工装和采购渠道。
- 通过现成附件扩展保护
后壳、密封塞、密封盖和安装夹构成了从面板到线束的完整系统。这缩短了验证时间并加快了发布速度。
- 一个产品系列服务更多应用
从充电和电池到配电和能量管理，一个统一的连接器平台有助于标准化不同项目并减少库存。
关键特性
NTSEAL连接器
| 特性 | 规格 |
|---|---|
| 位数 | 18、20、26、36、38、48 |
| 接触件系统 | DEUTSCH尺寸12、16、20 |
| 工作电压 | 12V和24V |
| 125°C时接触件电流 | 7.5A、13A、25A（125°C时） |
| 密封等级 | IP67、IP68和IP6K9K（带后壳） |
| 工作温度 | -40º至125ºC（-40°至257°F） |
| 编码 | 四种编码选项和颜色 |
| 组装辅助 | 较大位数上的集成杠杆、TPA和CPA |
| 附件 | 后壳、安装夹、密封塞、密封盖 |
| 材料 | PBT外壳，CPA和TPA列于数据表中 |
实际应用
NTSEAL连接器
- 发动机和动力总成线束
在发动机、电机和变速箱系统的高温、高振动区域连接传感器和执行器。紧凑的高密度外形和DEUTSCH通用接触件系统，有助于在高达IP67、IP68和IP6K9K（带后壳）的额定恶劣条件下提供可靠的信号和低压电源。
- 底盘和驾驶室系统
在车辆车架和内部布置照明、暖通空调、开关和车身控制。直插和法兰安装选项支持快速面板穿通和维护，无需特殊工具。
- 智能互联巴士电子设备
为城市和城际巴士上的远程信息处理单元、传感器和辅助控制器供电。高位数量减少了密集线束中的连接器数量，并有助于简化线束布局。充电和电池辅助电路 在电动卡车和巴士中，支持电池组、充电模块、泵和风扇周围的低压线束。使用尺寸20、尺寸16和尺寸12的接触件，在一个连接器外壳内组合信号和低压电源。
- 配电和能源管理
在商用车的主线束与配电单元或车身控制模块之间建立可靠的连接。端子位置保证和连接器位置保证功能有助于减少维修期间的组装错误。
- 后处理系统
连接位于车底（常见水雾、泥浆和路盐）的计量模块、排气传感器和控制器。密封等级和-40°C至+125°C的工作温度支持这些区域的工况。
- 面板和隔板穿通
使用法兰安装型号，实现通过驾驶室、发动机罩和电池外壳上的金属或复合面板的整洁布线。免工具面板安装促进了更快的制造和维护时间。
- 车辆和工厂中的自动化
为车载机具和工厂测试夹具上使用的传感器、执行器和小型控制器服务。同一系列可支持生产线侧测试引线和运输过程中保护连接器的维护盖。

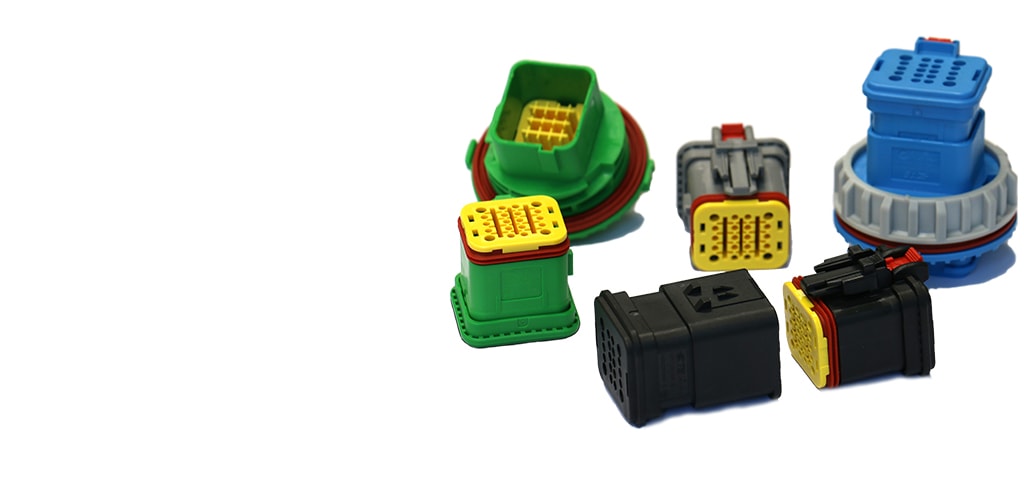

创新的混合式NTSEAL连接器在直插应用中使用业界信赖的DEUTSCH尺寸12、16和20通用接触件系统。
常见问题
NTSEAL连接器
问：什么是NTSEAL连接器？
答：NTSEAL是TE的DEUTSCH连接器产品线的一部分。它是一个高密度、混合布局、密封的线对线连接器系列，提供18、20、26、36、38和48位，使用DEUTSCH尺寸12、16和20的接触件。
问：TPA和CPA是什么意思？
答：TPA是端子位置保证，有助于确保接触件正确安装。CPA是连接器位置保证，有助于确保正确组装并防止意外脱开。
问：适用的密封和温度等级是多少？
答：使用后壳时，NTSEAL的防护等级达到IP67、IP68和IP6K9K。工作温度范围为-40ºC至125ºC（-40°至257°F）。
