借助优化的连接器设计提高 EV 性能

HVCSJI 系列是当今最具灵活性及可定制性的连接器解决方案之一。它能够提供安全可靠的电气连接，在增强车辆传动系统性能的同时降低成本、重量和物理尺寸。借助我们 HVCSJI 系列中优化的连接器设计来提高您电动汽车的性能。

联系我们

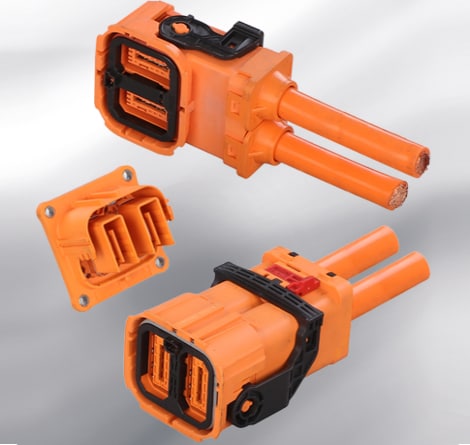

HVCSJI 系列互连系统属于 TE Connectivity 产品 新一代高压、高电流连接器，专为未来的低排放和零排放车辆（包括混合动力、插电式混合动力、纯电动和燃料电池动力汽车）而设计和开发。它们能够提供增强的载流能力和强大的抗振水平，同时保持紧凑的尺寸/重量和易于组装的功能特性。

主要优势：

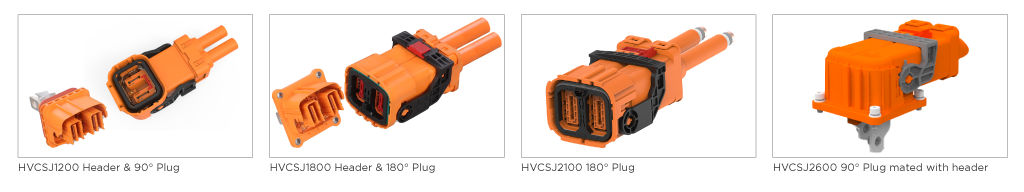

  • 提供四种尺寸版本，具有高载流能力
  • 与类似尺寸的连接器解决方案相比，电流容量提高了 25%
  • SG3 级抗振性，非常适合电机相关应用
  • 可以使用铜线焊接或压接端子
  • 接受 10 mm2 至 150 mm2 的铜线或铝线
  • 简化的线束装配过程可节省时间和成本
  • 体积小巧，小型化和轻量化设计
  • 专为在严苛环境中确保安全性和耐用性而设计，满足 IP6K9K、IP67、IPXXB、V0 防护等级


线径
线径
最大电压
端子类型/规格
支持的连接
导线出口
抗振性
标准符合性
其他特性
HVCSJ1200 HVCSJ1200

10 mm2

16 mm2

25 mm2

95 A**

115 A**

145 A

1000 VDC

PTCSJ12 芯片端子

10 mm x 1.5 mm

可以压接或焊接铜线

可以焊接铝线

90° 和 180°

符合 SG3 级 LV215-2 抗振标准

正在进行 LV215 和 USCAR37 认证

IP 6X9X、IP68、IPXXB、360° 屏蔽、兼容非屏蔽场合、V0 级阻燃
HVCSJ1800 HVCSJ1800

25 mm2

35 mm2

50 mm2

70 mm2

175 A

220 A

250 A

308 A

1000 VDC

PTCSJ18 芯片端子

15 mm x 2.5 mm

可以压接或焊接铜线
可以焊接铝线

90° 和 180°

符合 SG3 级 LV215-2 抗振标准



正在进行 LV215 和 USCAR37 认证

IP 6X9X、IP68、IPXXB、360° 屏蔽、兼容非屏蔽场合、V0 级阻燃
HVCSJ2100 HVCSJ2100

50 mm2

70 mm2

95 mm2

260 A

324 A

376 A

1000 VDC

1000 VDC

可以压接或焊接铜线
可以焊接铝线

90° 和 180°

符合 SG3级 LV215-2 抗振标准

正在进行 LV215 和 USCAR37 认证

IP 6X9X、IP68、IPXXB、360° 屏蔽、兼容非屏蔽场合、V0 级阻燃
HVCSJ2600 HVCSJ2600

95 mm2

120 mm2

392 A

450 A

PTCSJ26 芯片端子
21 mm x 4 mm

可以压接或焊接铜线
可以焊接铝线

90° 和 180°

符合 SG3 级 LV215-2 抗振标准

正在进行 LV215 和 USCAR37 认证

IP 6X9X、IP68、IPXXB、360° 屏蔽、兼容非屏蔽场合、V0 级阻燃
