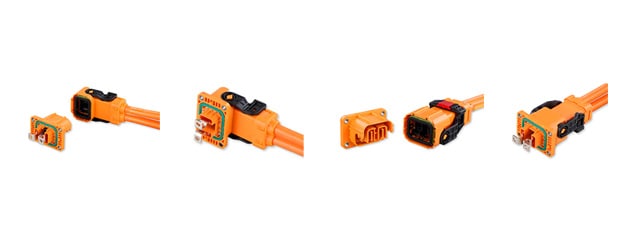

CSJ 1200 高压连接系统
CSJ系列连接器是针对新能源汽车（HEV/PHEV/BEV/FCV）高压动力总成组件而设计开发的新一代大电流高压连接器。
CSJ系列连接器是针对新能源汽车 （HEV/PHEV/BEV/FCV）高压动力总成组件而设计开发的新一代大电流高压连接器。在保持体积紧凑及组装便利性的同时，提升了载流能力、抗振动等级以及多种导体和连接方式的支持，实现安全可靠的电连接。帮助客户提升产品性能，优化产品设计，节约综合成本。
主要优势
- 更高的载流量能力+25%，CSJ-1200的最大载流量为125A搭配25 mm²铜线。（*具体载流参考TE 规范的不同线径载流曲线）
- SG3级抗振性，适用于电机相关应用
- 兼容焊接以及压接端子，支持铝线焊接和铜线压接或焊接。
- 简化的线束组装流程，为客户节省30%的组装时间成本。
- 紧凑的整体尺寸，小型化和轻量化设计。
- 更多的安全设计，可满足不同的安全需求。（IP6K9K、IP68、 IPXXB）
技术参数
- 端子类型 CSJ-12片式端子
- 线径范围 10mm²、16mm²、25mm²
- 电缆连接方式压接（铜线）、焊接（铜线和铝线）
- 配合方向 90°、180°
- 额定电压 1000V DC
- 符合LV215-2的抗振等级SG3
- 工作环境温度 -40ºC 至 140ºC
- 最大连续载流量 85A 10mm² 铜缆 @85 ºC； 100A 16mm² 铜缆 @85 ºC； 125A 25mm² 铜缆 @85 ºC
- 屏蔽 360º独立屏蔽
- 阻燃等级V0
- 安全防护等级IP6X9X、IP68、IPXXB
- 符合规范 LV 215，USCAR
- 应用场景混合动力、插电式混合动力和小型电动汽车电池和PEU连接等.
