借助时尚纤薄的设计提高可靠性和坚固性

我们的 USB Type-C 连接器符合行业标准,能够为手持设备提供时尚、纤薄的外形尺寸,同时在工业应用领域保持强大的耐用性。凭借多协议支持和广泛的向后兼容性,单个 USB Type-C 端口可实现数据传输、快速充电和高清 A/V 输出 (HDMI/VGA/DisplayPort),从而提供真正统一的连接体验。

易用性

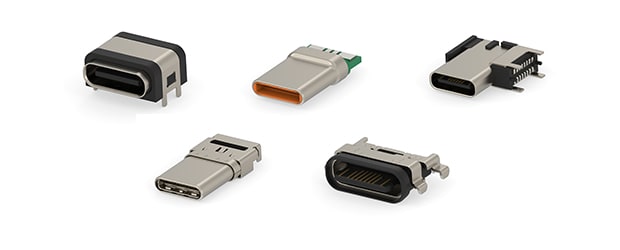

USB Type-C 连接器

USB Type-C 连接器的两端均可翻动和翻转,因而无论插入方式如何,都能实现快速、轻松的连接。通过转换线缆及适配器,该款微型连接器可以轻松实现后向兼容,以最小的硬件变动代价在目前的USB 3.0平台上实施。使用USB Type-C 连接器可以给设备更高性能的同时改善外观设计。

优势

USB Type-C 连接器

  • 可同时满足数据、电源和A/V的一站式互连解决方案
  • 接口采用可反转式设计
  • 支持 USB 2.0、USB 3.1 Gen 1 以及 USB 3.1 Gen 2 等类型
  • 在 20V 电压下功率最高达 100W
  • 利用转换线或适配器可轻松后向兼容其他USB连接器

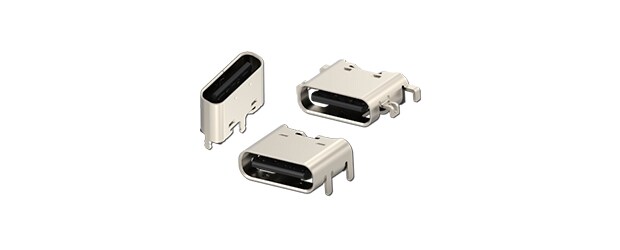

仅充电版本

特性和应用

特性:

  • 支持 USB PD(供电),可实现快速充电
  • 紧凑且具成本效益的设计
  • 没有数据传输功能





应用:

USB Type C 仅充电插座

低速信号版本

特性和应用

特性:

  • 支持 USB 2.0 (480 Mbps)
  • 基本数据传输 + 充电
  • 低功耗



应用:

高速信号版本

特性和应用

特性:

  • 支持 USB 4.0、USB 3.0、USB 3.1 Gen 2 (20 Gbps)、DisplayPort Alt 模式
  • 高速数据 + 电力 + 视频传输
  • 强大的 EMI 屏蔽功能和防水选项



应用:

产品特点

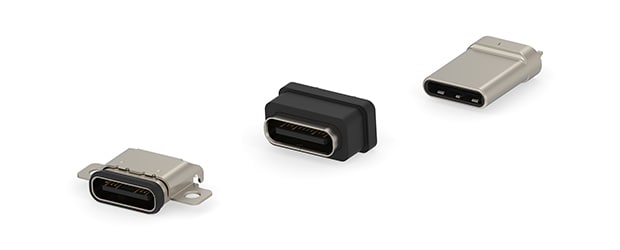

  • 插座外壳背面采用独特的设计,具有行业领先的 EMI 性能
  • 增强电路板的保持力特性,增加了耐用性
  • 提供防溅水选项。IPX4 等级,可全方位防水
  • 支持占用空间最小的双排 SMT,节省宝贵的电路板空间
提供防溅选项
提供防溅选项
增强的电路板保持力
增强的电路板保持力
独特的 EMI 屏蔽外壳
独特的 EMI 屏蔽外壳
支持双排 SMT
支持双排 SMT

工程团队致力于设计一种新的通信技术。
哪种 USB 连接器适合您的设计?深入了解差异。

常见问答解答

问:有哪些安装方向和尺寸可供选择—插头与插座、直角与垂直?

答:TE 提供所有组合:直角和垂直方向的插头和插座,
以适配任何电路板或电缆配置。



问:我应该为我的应用指定什么针脚数—仅电源还是电源加信号?

 答:6 针:专用电源充电;16 针:电源加低速数据;24 针:电源加高速 USB 3.x 数据。



问:您是否需要环境密封,所需的防护等级 (IP) 是多少?

答:TE 提供 IP65、IP67 和 IP68 等级的密封式 USB Type-C 连接器,可满足不同的防尘和防水要求。



问:这款连接器支持的供电范围和数据速率是多少?

答:TE 的产品组合涵盖 3A 至 5A 供电范围和高达 USB 4.0 (40 Gb/s) 的数据速率;支持 240W (48 V/5 A) PD 的版本正在开发中。



问:是否提供强固型版本或耐严苛环境版本?

答:强固型正向锁定 USB Type-C 连接器正在开发中,计划于 2026 财年第二季度发布,可用于工业、汽车和户外应用。



阅读更多内容:USB 常见问题解答

  1. USB C 型插座

USB C 型插座是用于数据、电源和 A/V 应用的单连接器解决方案,其纤薄外形适合移动设备,而耐用性足以用于工业应用。
