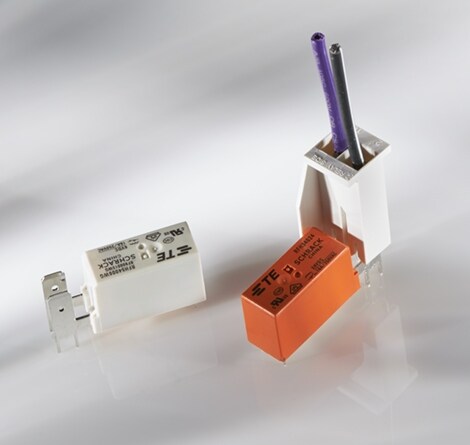

适用于 RF 继电器系列的 2 针Positive Lock外壳

具有绝缘性,简单一步便可与继电器完成两次连接

适用于 RF 系列继电器的 2 针强制锁定外壳具有绝缘性,简单一步便可与 RF 继电器完成两次连接。该外壳具有绝缘性并改善了人体工程学设计,能适应低插入力、高保持力的Positive Lock母端子。

TE Connectivity (TE) 提供适用于 Mark I Positive Lock母端子的两针外壳。 该外壳具有绝缘性,用户只需简单一步便可与继电器完成两次连接。此外,该外壳还改善了人体工程学设计,能适应低插入力、高保持力的Positive Lock母端子。此外壳经专门设计,可配合使用电源开关和控制板应用中 TE SCHRACK RF 系列印刷电路板继电器的垂直快速连接公端插接 250 系列 Mark I Positive Lock母端子。通过同时进行两次连接,OEM 可借助该外壳将执行装配步骤的速度加快至原来的两倍,同时使端子绝缘并为装配工人改进人体工学设计。

主要特性

  • 两针外壳
  • 适用于 RF 系列印刷电路板继电器(具备用于负载连接的垂直端子)
  • 电气绝缘端子
  • 夹子采用较大的夹紧和推拉表面
  • 尼龙 6/6 材料
  • 用于指定的 Mark I 强制锁定母端子时,已获得美国和加拿大 UL 认可(文件 E28476)
  • 提供无色、黄色和黑色键控选项(可根据大批量特殊订单的要求提供其它颜色选项

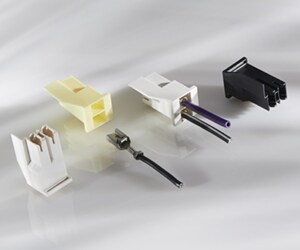

2 针强制锁定外壳颜色
提供无色、黄色和黑色键控选项。可根据大批量特殊订单的要求提供其它颜色选项。

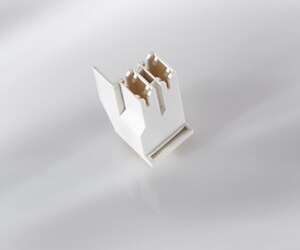

2 针强制锁定外壳的正确插接示例
外壳设计便于正确插接。
