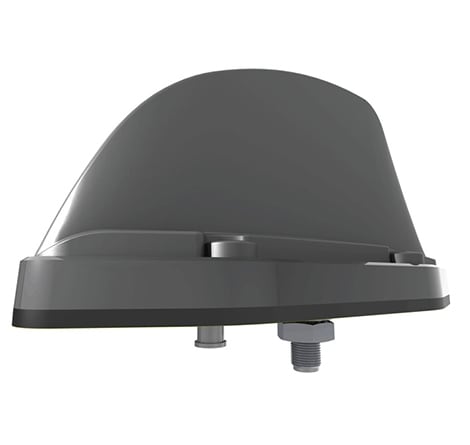

单输入单输出车顶天线

单输入单输出车顶天线系列专门为在列车、有轨电车和公共汽车上使用而设计。

单输入单输出系列涵盖 698-960/1710-6000MHz，配备带有 26dB LNA 的可选 GPS/GNSS。 辐射元件直流接地，在配备 GPS 模块的版本中，它由一个集成式气体放电电涌保护器保护。单输入单输出系列封装在高度紧凑、阻燃的聚碳酸酯外壳中，防风雨和环境密封等级为 IP67，确保了天线性能永远也不会受影响。

技术特性

  • 蜂窝 700-6000MHz。涵盖世界各地使用的所有 LTE、Wi-Fi 和 WiMAX 频率，包括 GSM-R
  • 还可按要求提供涵盖 380-430MHz 或 450-470MHZ 的 UHF 版本
  • 具有内置电涌保护器的可选有源 GPS 天线
  • 符合 EN45545、EN50155、EN61373 和 EN50121 铁路标准
  • 采用 Ultem 1000 PEI 和铝基座的加固型阻燃外壳
  • 直流接地天线
  • 行业标准 4 孔安装
  • IP67 级（按照安装说明进行安装时）

FORGE 抽屉式电源连接器的

  • 高速列车和机车
  • 有轨电车
  • 巴士/公共汽车
  • 公共交通系统
  • 重载机械（矿车等）
产品手册
单输入单输出车顶天线（英文版本）

单输入单输出车顶天线系列专门为在列车、有轨电车和公共汽车上使用而设计

电气数据

  • 频率范围 (MHz)：698-960/1710-6000 MHz
  • 最大各向同性增益**：

           698-960MHz：5dBi

           1710-2700MHz：7dBi

           4900-6000MHz：10dBi

  • 极化：垂直
  • 典型 VSWR*：<2.5:1
  • 模式：全向
  • 阻抗：50 Ω
  • 最大输入功率 (W)：60

* 在使用 1m (3') 低损耗电缆的 600 x 600mm (2' x 2') 接地层上测量。

** 在不使用电缆的 600 x 600mm (2' x 2') 接地层上测量。

GPS 数据

（可选）

  • 频率范围：1560-1612
  • 阻抗 50 Ω
  • LNA 增益 26dB + 3
  • 极化：右旋圆形
  • 工作电压：3-5V 直流
  • 电流（典型）：15mA
  • GPS 天线 EMC 合规性：EN 301 489-1 V1.81 和 EN 301 489-3 V1.6.1、EN 50121-3-2:2015

机械数据

尺寸

高度（N，包括衬垫）：110mm (4.33')

宽度：87mm (3.42')

长度：260mm (10.23')

环境规范

  • 工作温度：-40oC/+80oC (-40oF/+176oF)
  • 天线罩材料：Ultem 1000
  • 天线罩阻燃等级：V0 (UL94)
  • 基座材料：铸铝
  • 密封：IP67（按照安装说明进行安装时）

认证数据

监管认证

  • EN 50155:2007（干热和冷却）
  • EN 61373:2010 和 EN 50155:2007（冲击和振动）
  • EN 45545:2013（火灾和烟雾）



安装数据

固定：4 个安装孔，适合 M12 螺栓

端接数据

端接

  • 通信：2 x N（母端）- 直流接地
  • GPS：TNC（母端）- 电涌保护
