集成天线系统

用于互联汽车的集成天线系统

V2X(车用无线通信技术)、ADAS(高级驾驶辅助系统)、FOTA(空中固件)、诊断、实时地图等新应用需要更大的进出车辆的数据流。因此,天线的数量和种类大大增加。为了使天线系统获得出色的性能,位置和周围条件至关重要。随着越来越多的天线集成到车辆中,寻找合适的封装和定位解决方案变得越来越具有挑战性。TE Connectivity 汽车无线团队为您提供定制解决方案。

TE Connectivity 提供各种集成天线系统, 将天线和电子设备整合在一起,从而提供出色的性能,同时节省空间。天线系统设计有多种选择:鲨鱼鳍天线与天线场中悬挂在车架下的 TCU、天线和 TCU 的组合,或将天线场与纤薄 TCU 集成在一起。所有天线系统都可为以下服务提供专门支持:5G MIMO、GNSS、SDARS、WLAN/BTLE 和 RKE。

集成天线系统的优势

  • 通过出色安装降低成本:
    许多天线组合在一个中心位置


  • 天线和电子设备之间的距离更短
    • 降低了电缆损耗
    • 提高了信号质量
    • 提高了接收能力


  • 减少了车辆中的同轴电缆:
    • 降低了电缆成本
    • 降低了人工成本(减少了连接器)
    • 重量更轻
    • 为车辆提供更好的电磁兼容性

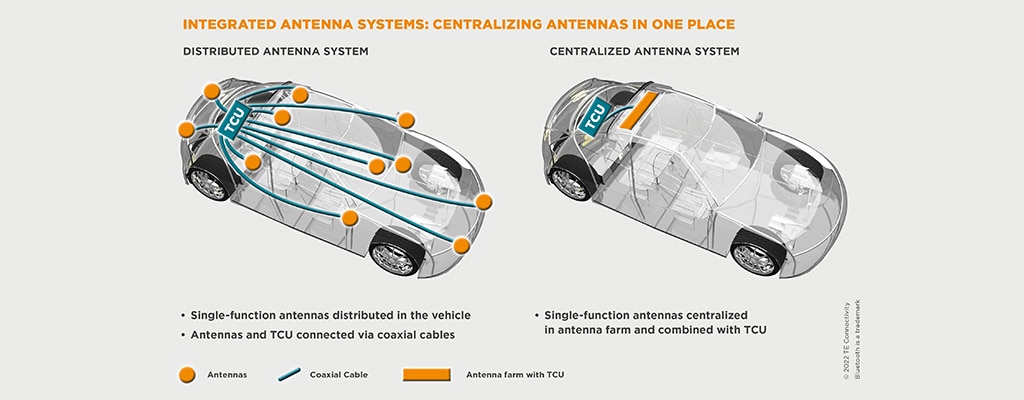

集成天线系统与集中式天线系统

天线场 – 天线和 TCU 的组合

车载远程信息处理服务的日益增加也意味着需要更多天线。这导致鲨鱼鳍天线在尺寸方面达到了其极限。受法律限制,其高度最大为 70 毫米。原始设备制造商正在通过将天线集成到车顶下一个名为“天线场”的盒子中来取代鲨鱼鳍概念。当天线和 TCU 组合在一起时,天线场可实现出色的性能。这种方法也具有成本效益,因为不需要同轴电缆和连接器。这种出色的设计能够始终在所需性能和尺寸之间取得平衡。

WP 天线

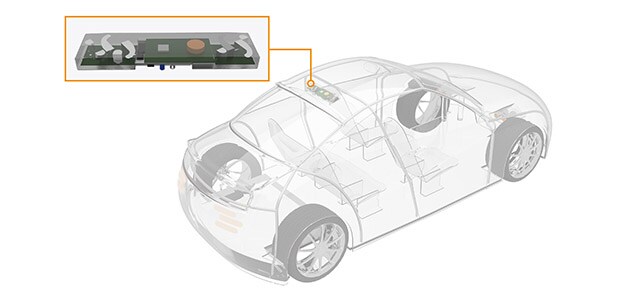

在车顶组合天线场和 TCU
