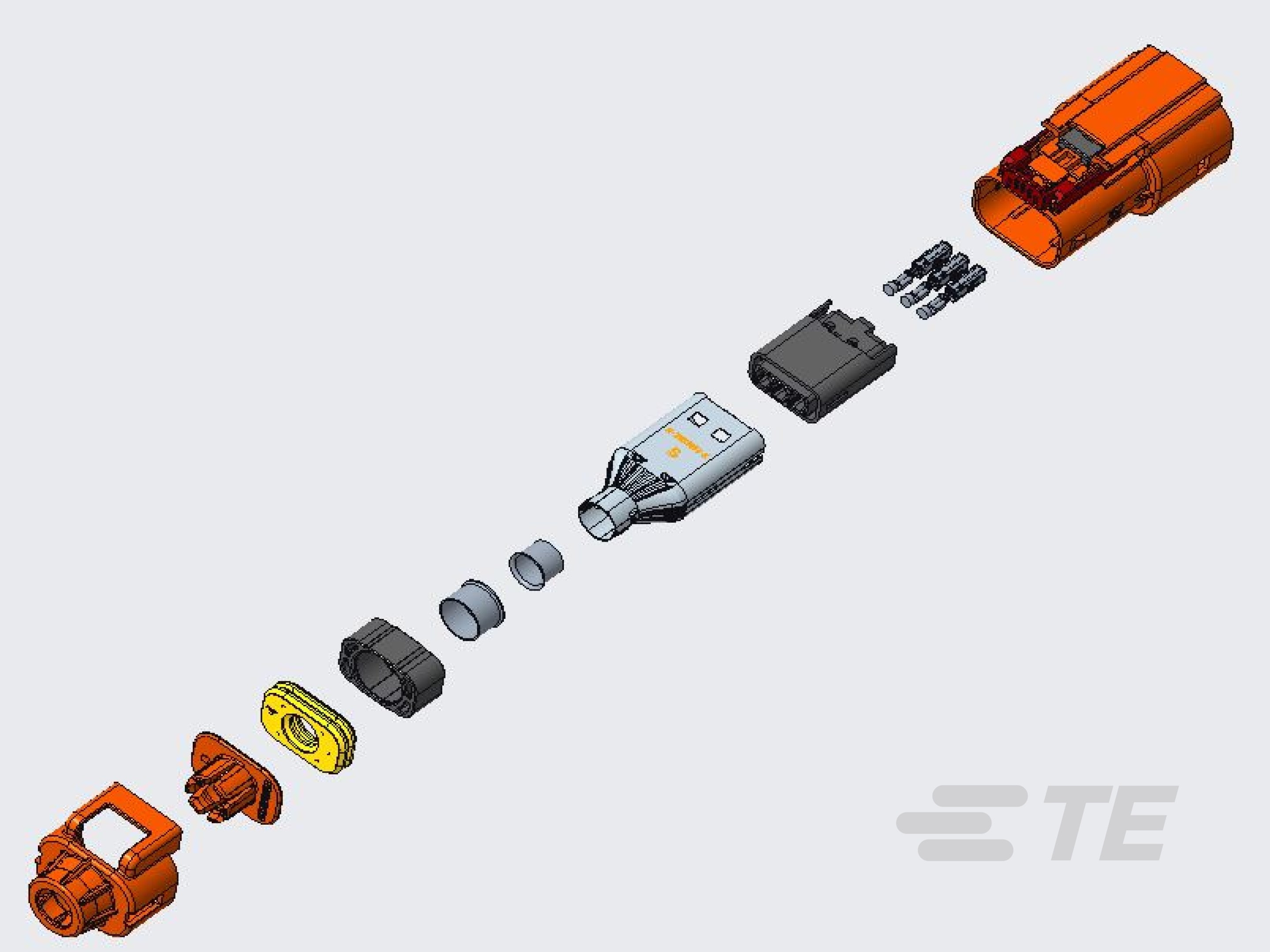

YHVA280-3PXM-A-000
Plug, Cable-to-Cable / Wire-to-Wire, 3 Position, 5.2 mm [.205 in] Centerline, Sealable, Orange, Wire & Cable, Power, Cable Mount (Free-Hanging)
YHVA280-3PXM-A-000
Plug, Cable-to-Cable / Wire-to-Wire, 3 Position, 5.2 mm [.205 in] Centerline, Sealable, Orange, Wire & Cable, Power, Cable Mount (Free-Hanging)
- TE 内部编号 YHVA280-3PXM-A-000
- TE 内部产品描述 HVA280-3pxm XE,Key A
-
连接器系统 : 线到线, 缆到缆
-
位数 : 3
-
连接器和壳体类型 : 插头
-
中心线（间距） : 5.2 mm [ .205 in ]
-
可密封 : 是
文档
产品图纸
- PLUG ASSEMBLY HVA280-3PXM-XE REFERENCE DRAWING ENG_CD_2103309_A1_2103309-c_hva280_3pxm-xe_plug_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_YHVA280-3PXM-A-000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_YHVA280-3PXM-A-000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_YHVA280-3PXM-A-000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_YHVA280-3PXM-A-000_A.3d_stp.zip 英文版本
数据表/目录页
- HIVONEX CONNECTORS & CHARGING SOLUTIONS ENG_CS_3-1773983-4_A.pdf 英文版本
- HEMS Sample Kit YHVA280-3pxm-A-000 ENG_DS_5-1773982-1_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-32056_E_114-32056.pdf 英文版本
- 产品规格 ENG_SS_108-32020_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到线, 缆到缆
-
连接器和壳体类型 : 插头
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 外壳集成
-
混合型连接器 : 否
结构特性
-
位数 : 3
-
行数 : 1
电气特征
-
工作电压 (VDC): 850
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 橙色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
应力消除 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
-
端子位置保证 : 否
壳体特性
-
外壳材料 : PA 66 GF30
-
中心线（间距） : 5.2 mm [ .205 in ]
尺寸
-
产品长度 : 32.9 mm [ 1.29 in ]
-
产品宽度 : 27.6 mm [ 1.09 in ]
-
连接器高度 : 55.3 mm [ 2.18 in ]
使用环境
-
工作温度（最大值） : 140 °C [ 284 °F ]
-
工作温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94HB
-
IP 等级 : IP6K7, IP6K9K
包装特性
-
封装方法 : 包装
-
封装数量 : 1
其他
-
能够保证连接器位置 : 是
-
可维修 : 是
