TCX3882A202-004

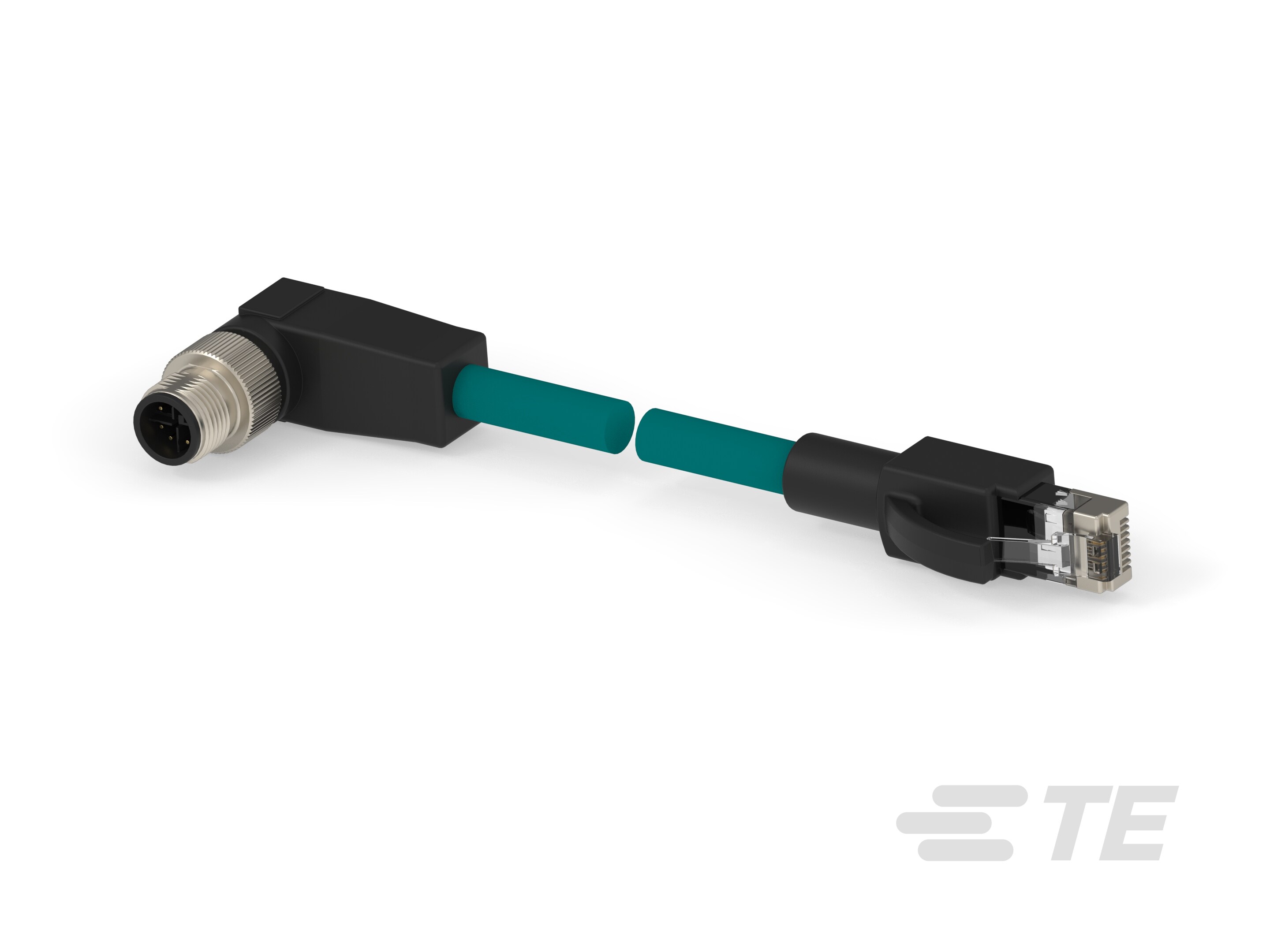

M12 to RJ45 Cable Assembly, 8 Position, Cable Assembly Length 3 m [9.8 ft], Industrial Ethernet, Ethernet, X Code, M12 Plug End A, RJ45 Plug End B
TCX3882A202-004
M12 to RJ45 Cable Assembly, 8 Position, Cable Assembly Length 3 m [9.8 ft], Industrial Ethernet, Ethernet, X Code, M12 Plug End A, RJ45 Plug End B
- TE 内部编号 TCX3882A202-004
- TE 内部产品描述 RPC-M12X-8MR-3.0SH-RJ45-8MS-TPE
- 所有 M12 X-code 8pin Male to RJ45 Cable Assembly, Cat6A TPE 26AWG Shielded (6)
-
线束类型 : M12 到 RJ45
-
位数 : 8
-
电缆组件长度 : 3 m [ 9.8 ft ]
-
M8/M12 应用类型 : 工业以太网
-
工业协议 : 以太网
文档
产品图纸
- M12 X-CODE CABLE ASSY, SHIELDED X-CODE MALE TO RJ45 MALE ENG_CD_TCX38X2XXX2XXX_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_TCX3882A202-004_A.pdf 3D
- 下载查看 ENG_CVM_CVM_TCX3882A202-004_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_TCX3882A202-004_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_TCX3882A202-004_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137538_A.pdf 英文版本
- 产品规格 ENG_SS_108-137538_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-137538_A.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : M12 到 RJ45
-
电缆组件（A 端） : M12 插头
-
电缆组件（B 端） : RJ45 插头
结构特性
-
位数 : 8
电气特征
-
工作电压 (VDC): 30
-
工作电压 (VAC): 30
主体特性
-
导体材料 : 铜合金
-
连接器颜色（A 端） : 黑色
-
绝缘套管材料 : TPE
-
连接器颜色（B 端） : 黑色
-
连接器和键控代码 : X
机械附件
-
连接器方向（A 端） : 直角
-
连接器方向（B 端） : 直式
壳体特性
-
外壳材料 : PA66+25GF
尺寸
-
线径 (AWG): 26
-
电缆外径 (mm): 7.45
操作/应用
-
M8/M12 应用类型 : 工业以太网
-
屏蔽 : 是
行业标准
-
工业协议 : 以太网
包装特性
-
封装数量 : 5
-
封装方法 : Bag
其他
-
电缆组件长度 : 3 m [ 9.8 ft ]
-
电缆组件配置 : 双头
