TCD2473A201-002

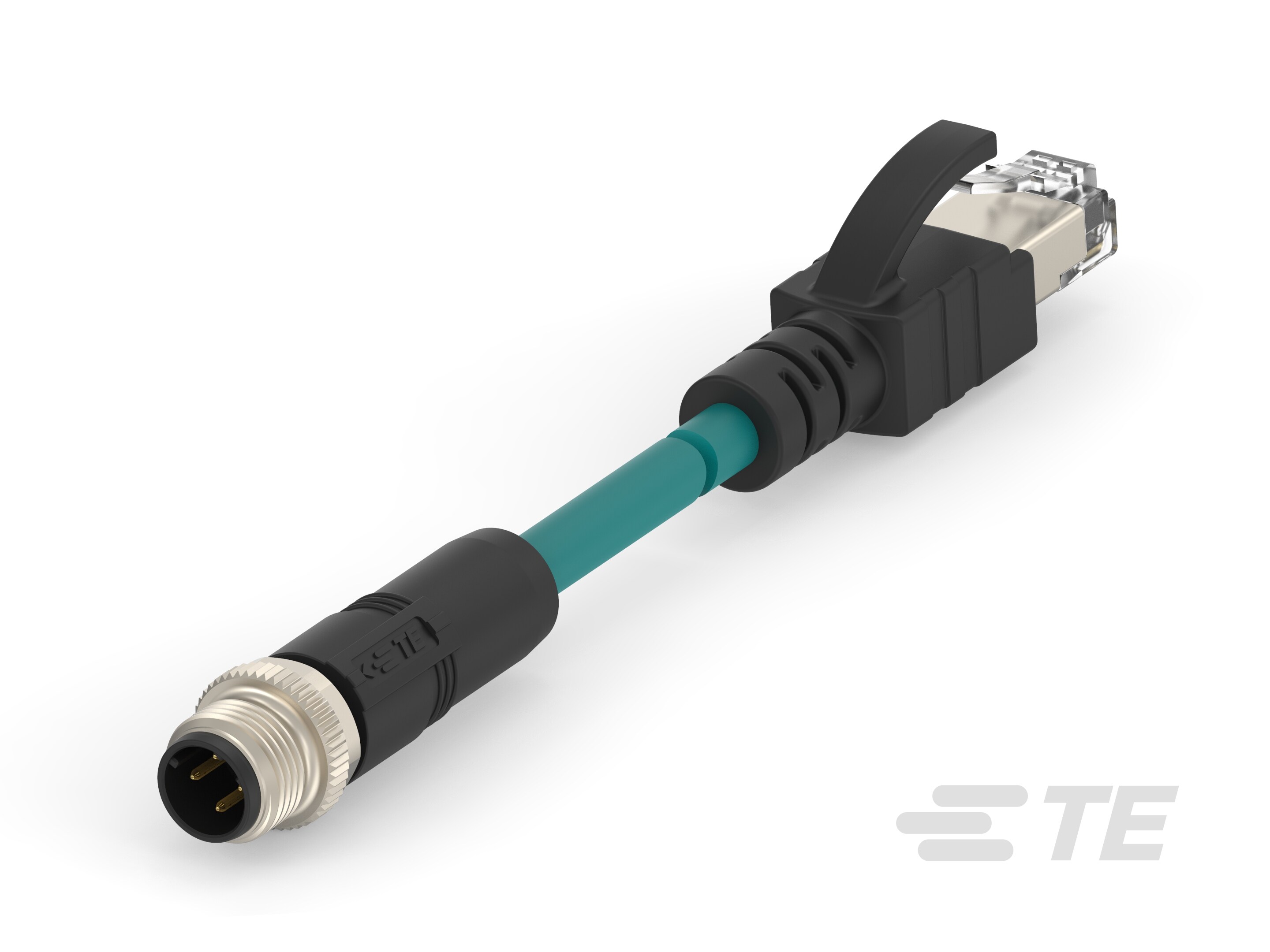

M12 to RJ45 Cable Assembly, 4 Position, Cable Assembly Length 1 m [3.2 ft], Industrial Ethernet, Ethernet, D Code, M12 Plug End A, RJ45 Plug End B
TCD2473A201-002
M12 to RJ45 Cable Assembly, 4 Position, Cable Assembly Length 1 m [3.2 ft], Industrial Ethernet, Ethernet, D Code, M12 Plug End A, RJ45 Plug End B
- TE 内部编号 TCD2473A201-002
- TE 内部产品描述 M12D4-MS-RJ-TPE-24UNSH-TEAL-1.0M
- 所有 M12 D-code 4pin Male to RJ45 Cable Assembly, Cat5e TPE 24AWG Unshielded (9)
-
线束类型 : M12 到 RJ45
-
位数 : 4
-
电缆组件长度 : 1 m [ 3.2 ft ]
-
M8/M12 应用类型 : 工业以太网
-
工业协议 : 以太网
文档
产品图纸
- M12 D CODE STRAIGHT PLUG 4P TO RJ45 STRAIGHT PLUG ENG_CD_TCDX47XXXX1XXX_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_TCD2473A201-002_A.pdf 3D
- 下载查看 ENG_CVM_CVM_TCD2473A201-002_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_TCD2473A201-002_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_TCD2473A201-002_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137144_A11.pdf 英文版本
- 产品规格 ENG_SS_108-137541_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-137541_A.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : M12 到 RJ45
-
电缆组件（A 端） : M12 插头
-
电缆组件（B 端） : RJ45 插头
结构特性
-
股数 : 7
-
位数 : 4
电气特征
-
工作电压 (VDC): 30
-
工作电压 (VAC): 30
主体特性
-
连接器颜色（A 端） : 黑色
-
绝缘套管材料 : TPE
-
连接器颜色（B 端） : 黑色
-
连接器和键控代码 : D
机械附件
-
连接器方向（A 端） : 直式
-
连接器方向（B 端） : 直式
壳体特性
-
外壳材料 : PA66+25GF
操作/应用
-
M8/M12 应用类型 : 工业以太网
-
屏蔽 : 否
行业标准
-
工业协议 : 以太网
其他
-
电缆组件长度 : 1 m [ 3.2 ft ]
-
电缆组件配置 : 双头
