TAD14141311-200

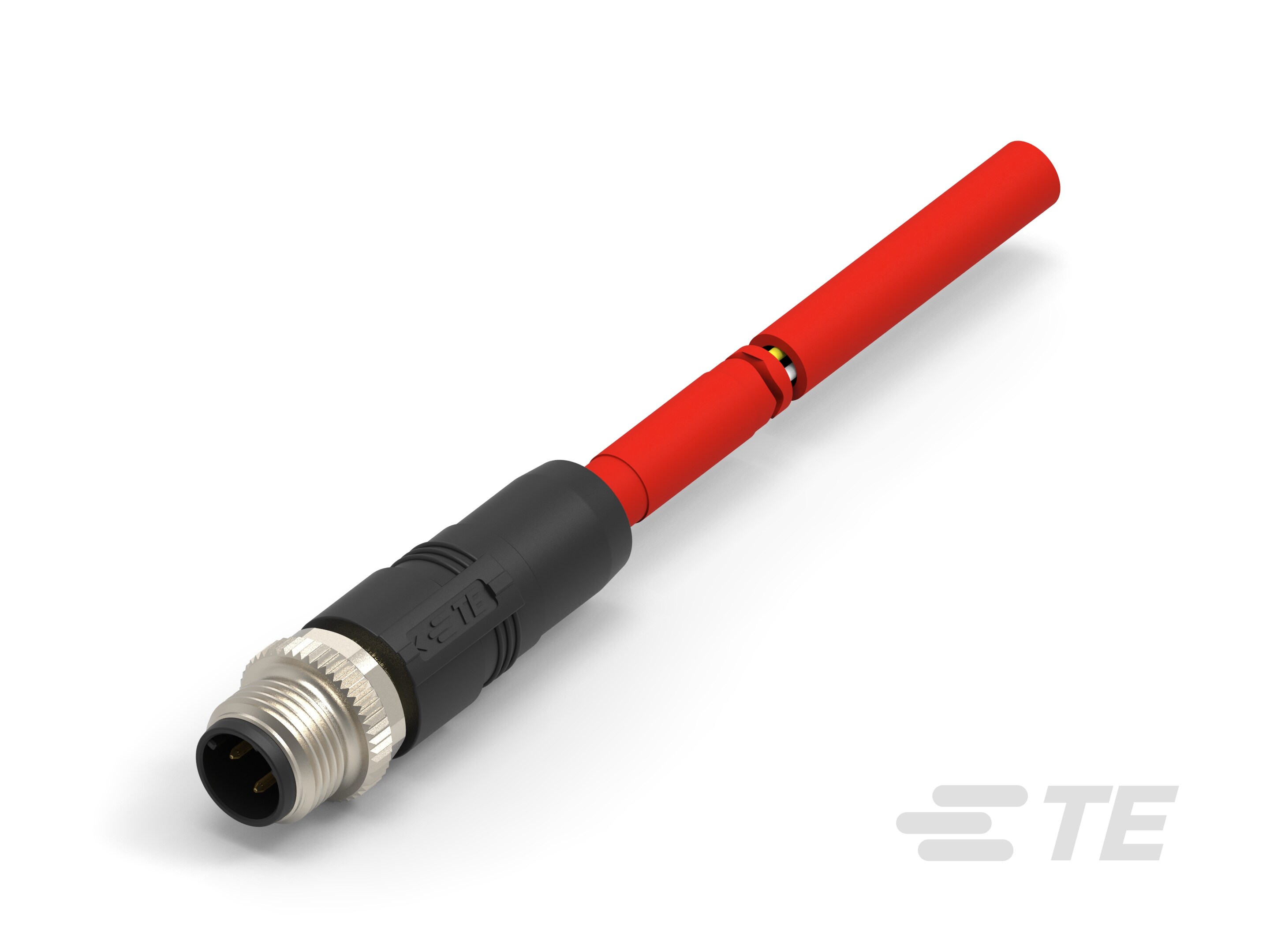

M12 Pigtail Cable Assembly, 4 Position, 20 m, Industrial Ethernet, SERCOS III, D Code, M12 Plug End A, Shielded, Single Ended, PA66+25GF
TAD14141311-200
M12 Pigtail Cable Assembly, 4 Position, 20 m, Industrial Ethernet, SERCOS III, D Code, M12 Plug End A, Shielded, Single Ended, PA66+25GF
- TE 内部编号 TAD14141311-200
- TE 内部产品描述 M12D4-MS-PVC TYPE B RED-20.0M
- 所有 以太网，Sercos-III M12-D 4pos PVC 红色 (14)
-
线束类型 : M12 尾纤
-
位数 : 4
-
电缆组件长度 (m): 20
-
M8/M12 应用类型 : 工业以太网
-
工业协议 : SERCOS III
文档
产品图纸
- M12 D CODE CABLE ASSY,SHIELDED 4P,MS FREE END ENG_CD_TAD1414XXXXXXX_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_TAD14141311-200_A.pdf 3D
- 下载查看 ENG_CVM_CVM_TAD14141311-200_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_TAD14141311-200_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_TAD14141311-200_A.3d_stp.zip 英文版本
数据表/目录页
- M8 / M12 Connector System Catalog ENG_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 英文版本
- JPN_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 日语
- M8/M12 Cable Assemblies Brochure ENG_DS_3-1773983-2_2101.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137144_A11.pdf 英文版本
- 产品规格 ENG_SS_108-106140_A8.pdf 英文版本
- 合格检测报告 ENG_SS_501-106140-8_A.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : M12 尾纤
-
电缆组件（A 端） : M12 插头
结构特性
-
股数 : 7
-
位数 : 4
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
电线颜色（基准） : 黄色-橙色-白色-蓝色
-
电缆颜色 : 红色
-
导体材料 : 镀锡铜
-
连接器颜色（A 端） : 黑色
-
绝缘套管材料 : PVC
-
连接器和键控代码 : D
接触件特性
-
端子额定电流（最大值） (A): 4
机械附件
-
连接器方向（A 端） : 直式
壳体特性
-
外壳材料 : PA66+25GF
尺寸
-
线径 (AWG): 22
-
电缆外径 (mm): 6.5
操作/应用
-
M8/M12 应用类型 : 工业以太网
-
屏蔽 : 是
行业标准
-
IP 等级 : IP67
-
工业协议 : SERCOS III
包装特性
-
封装数量 : 1
-
封装方法 : Bag
其他
-
电缆组件长度 (m): 20
-
电缆组件配置 : 单端
