TAA75AA1611-020

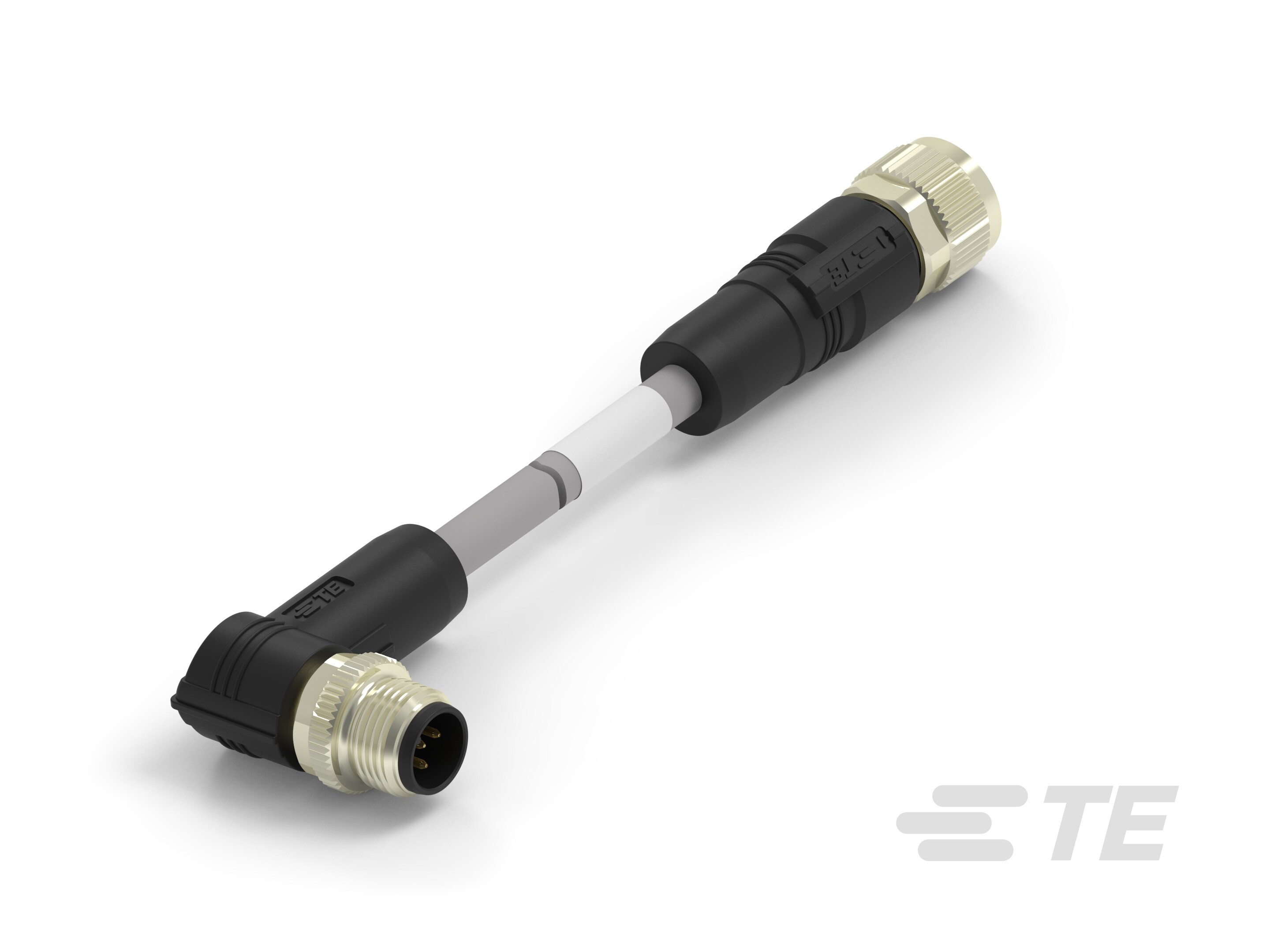

M12 to M12 Cable Assembly, 5 Position, Cable Assembly Length 2 m [6.5 ft], Industrial Fieldbus, DeviceNet, A Code, M12 Plug End A, M12 Socket End B
TAA75AA1611-020
M12 to M12 Cable Assembly, 5 Position, Cable Assembly Length 2 m [6.5 ft], Industrial Fieldbus, DeviceNet, A Code, M12 Plug End A, M12 Socket End B
- TE 内部编号 TAA75AA1611-020
- TE 内部产品描述 M12A5-MR-FS-PVC-2.0M
- 所有 现场总线，DeviceNet M12 A 码 5p PVC DE (24)
-
电缆组件长度 : 2 m [ 6.5 ft ]
-
M8/M12 应用类型 : 工业现场总线
-
工业协议 : DeviceNet
-
位数 : 5
-
连接器和键控代码 : A
文档
产品图纸
- M12 A CODE CABLE ASSY,SHIELDED 5P,MALE TO FEMALE ENG_CD_TAA75XAXXXXXXX_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_TAA75AA1611-020_A.pdf 3D
- 下载查看 ENG_CVM_CVM_TAA75AA1611-020_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_TAA75AA1611-020_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_TAA75AA1611-020_A.3d_stp.zip 英文版本
数据表/目录页
- M8 / M12 Connector System Catalog JPN_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2505.pdf 日语
- ENG_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2505.pdf 英文版本
- M8/M12 Cable Assemblies Brochure ENG_DS_3-1773983-2_2101.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137144_A11.pdf 英文版本
- 产品规格 ENG_SS_108-106140_A8.pdf 英文版本
- 合格检测报告 ENG_SS_501-106140-7_A.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : M12 到 M12
-
电缆组件（A 端） : M12 插头
-
电缆组件（B 端） : M12 插座
结构特性
-
位数 : 5
电气特征
-
工作电压 (VDC): 60
-
工作电压 (VAC): 60
主体特性
-
电缆颜色 : 灰色
-
导体材料 : 铜合金
-
连接器颜色（A 端） : 黑色
-
绝缘套管材料 : PVC
-
连接器颜色（B 端） : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子额定电流（最大值） (A): 4
机械附件
-
连接器方向（A 端） : 直角
-
连接器方向（B 端） : 直式
壳体特性
-
外壳材料 : PA66+25GF
尺寸
-
线径 (AWG): 22 – 24
-
电缆外径 (mm): 7.1
操作/应用
-
M8/M12 应用类型 : 工业现场总线
-
屏蔽 : 是
行业标准
-
IP 等级 : IP67
-
工业协议 : DeviceNet
包装特性
-
封装数量 : 5
-
封装方法 : Bag
其他
-
电缆组件长度 : 2 m [ 6.5 ft ]
-
电缆组件配置 : 双头
