T4151110005-007

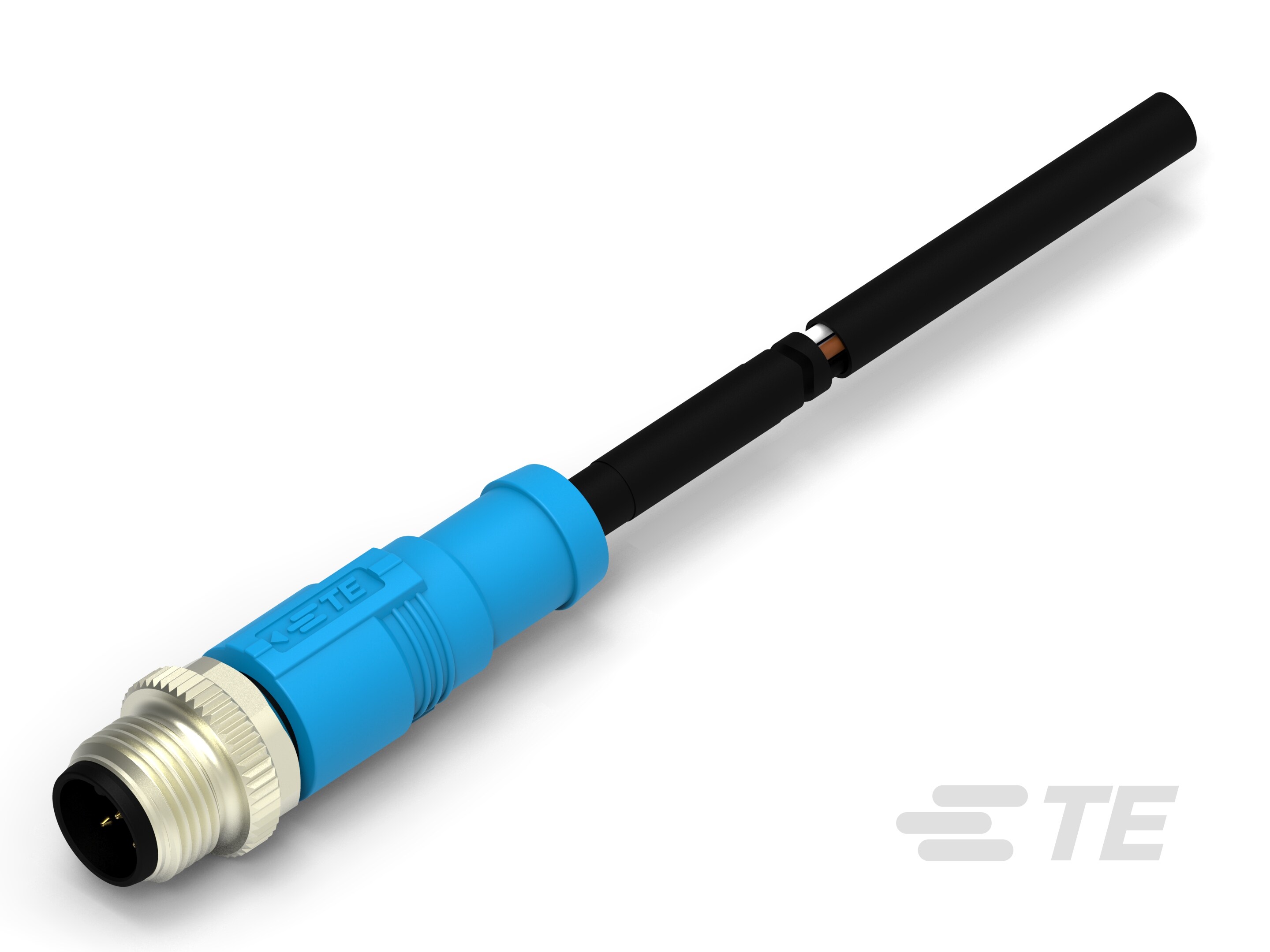

M12 Pigtail Cable Assembly, 5 Position, 10 m, Sensor/Actuator, Code A, M12 Plug, Single Ended, GF Nylon
T4151110005-007
M12 Pigtail Cable Assembly, 5 Position, 10 m, Sensor/Actuator, Code A, M12 Plug, Single Ended, GF Nylon
- TE 内部编号 T4151110005-007
- TE 内部产品描述 RPC-M12-MS-5CON-PVC-10.0
- 所有 M12 A-Code Male Straight Single Ended Cable (139)
-
线束类型 : M12 尾纤
-
螺纹尺寸 : M12
-
现场维修 : 是
-
连接器颜色（A 端） : 黑色
-
电缆颜色 : 黑色
文档
产品图纸
- M12X1 STRAIGHT PLUG, FREE END A-CODE, UNSHIELDED, ENG_CD_T41511X00XX00X_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T4151110005-007_A.pdf 3D
- 下载查看 ENG_CVM_CVM_T4151110005-007_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_T4151110005-007_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_T4151110005-007_A.3d_stp.zip 英文版本
数据表/目录页
- M8 / M12 Connector System Catalog ENG_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137144_A11.pdf 英文版本
- 产品规格 ENG_ _108-106140_A7.pdf 英文版本
- 合格检测报告 ENG_SS_501-106140-1_A1.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : M12 尾纤
-
电缆组件（A 端） : M12 插头
结构特性
-
位数 : 5
电气特征
-
工作电压 (VDC): 60
-
工作电压 (VAC): 60
主体特性
-
连接器颜色（A 端） : 黑色
-
电缆颜色 : 黑色
-
导体材料 : 铜合金
-
连接器和键控代码 : A
-
绝缘套管材料 : PVC
接触件特性
-
端子额定电流（最大值） (A): 4
机械附件
-
螺纹尺寸 : M12
-
连接器方向（A 端） : 直式
壳体特性
-
外壳材料 : GF 尼龙
尺寸
-
线径 (AWG): 22
操作/应用
-
屏蔽 : 否
-
M8/M12 应用类型 : 传感器/致动器
包装特性
-
封装数量 : 1
其他
-
现场维修 : 是
-
电缆组件长度 (m): 10
-
电缆组件配置 : 单端
