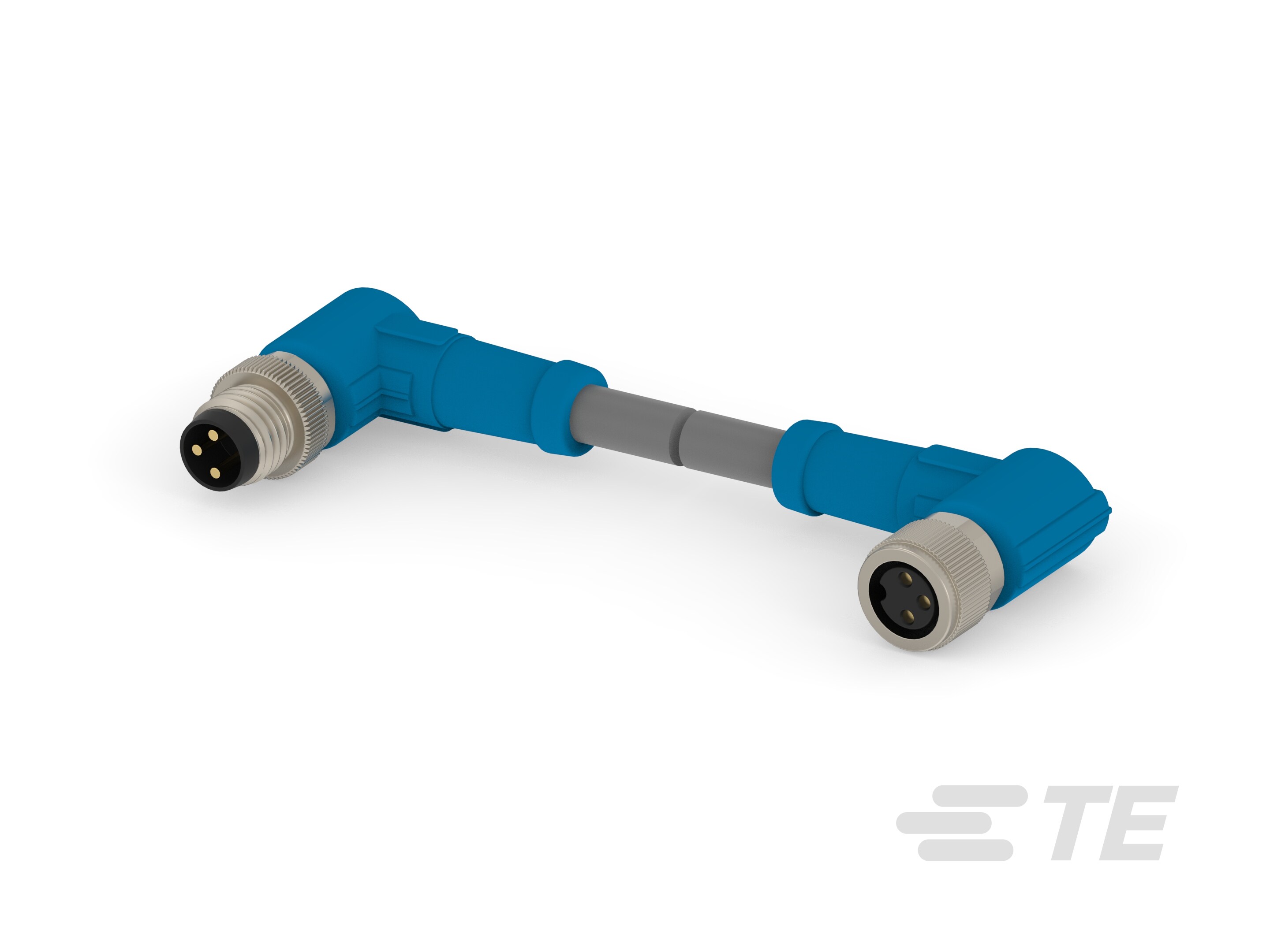

M8 Cable Assembly, 3 Position, 1 m, Sensor/Actuator, A Code, M8 Plug End A, M8 Socket End B, Shielded, Double Ended, Nylon GF
T4062224003-002
M8 Cable Assembly, 3 Position, 1 m, Sensor/Actuator, A Code, M8 Plug End A, M8 Socket End B, Shielded, Double Ended, Nylon GF
- TE 内部编号 T4062224003-002
- TE 内部产品描述 RPC-M8-3MR-1.0SH-M8-3FR-PUR
- 所有 M8 Male R/A to Female R/A Cable Assemblies (56)
-
线束类型 : M8
-
位数 : 3
-
电缆组件长度 (m): 1
-
M8/M12 应用类型 : 传感器/致动器
-
连接器和键控代码 : A
文档
产品图纸
- M8 CABLE ASSEMBLY SHIELDED TYPE DOUBLE ENDED ENG_CD_T40622X400X00X_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T4062224003-002_B.pdf 3D
- 下载查看 ENG_CVM_CVM_T4062224003-002_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_T4062224003-002_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_T4062224003-002_B.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137144-1_Rev.A_A1.pdf 英文版本
- ENG_SS_114-137144-1_A3.pdf 英文版本
- 产品规格 ENG_SS_108-106140_A8.pdf 英文版本
- 合格检测报告 ENG_SS_501-106140-2_A.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : M8
-
电缆组件（A 端） : M8 插头
-
电缆组件（B 端） : M8 插座
结构特性
-
位数 : 3
电气特征
-
工作电压 (VDC): 60
-
工作电压 (VAC): 60
主体特性
-
电线颜色（基准） : 褐色、蓝色、黑色
-
电缆颜色 : 灰色
-
导体材料 : 铜合金
-
连接器颜色（A 端） : 黑色
-
绝缘套管材料 : PUR
-
连接器颜色（B 端） : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子额定电流（最大值） (A): 3
机械附件
-
螺纹尺寸 : M8 x M8
-
连接器方向（A 端） : 直角
-
连接器方向（B 端） : 直角
壳体特性
-
外壳材料 : 尼龙 GF
尺寸
-
线径 (AWG): 24
-
线径 (mm²): .25
-
电缆外径 (mm): 5
操作/应用
-
M8/M12 应用类型 : 传感器/致动器
-
屏蔽 : 是
其他
-
现场维修 : 是
-
电缆组件长度 (m): 1
-
电缆组件配置 : 双头
