T4051410004-001

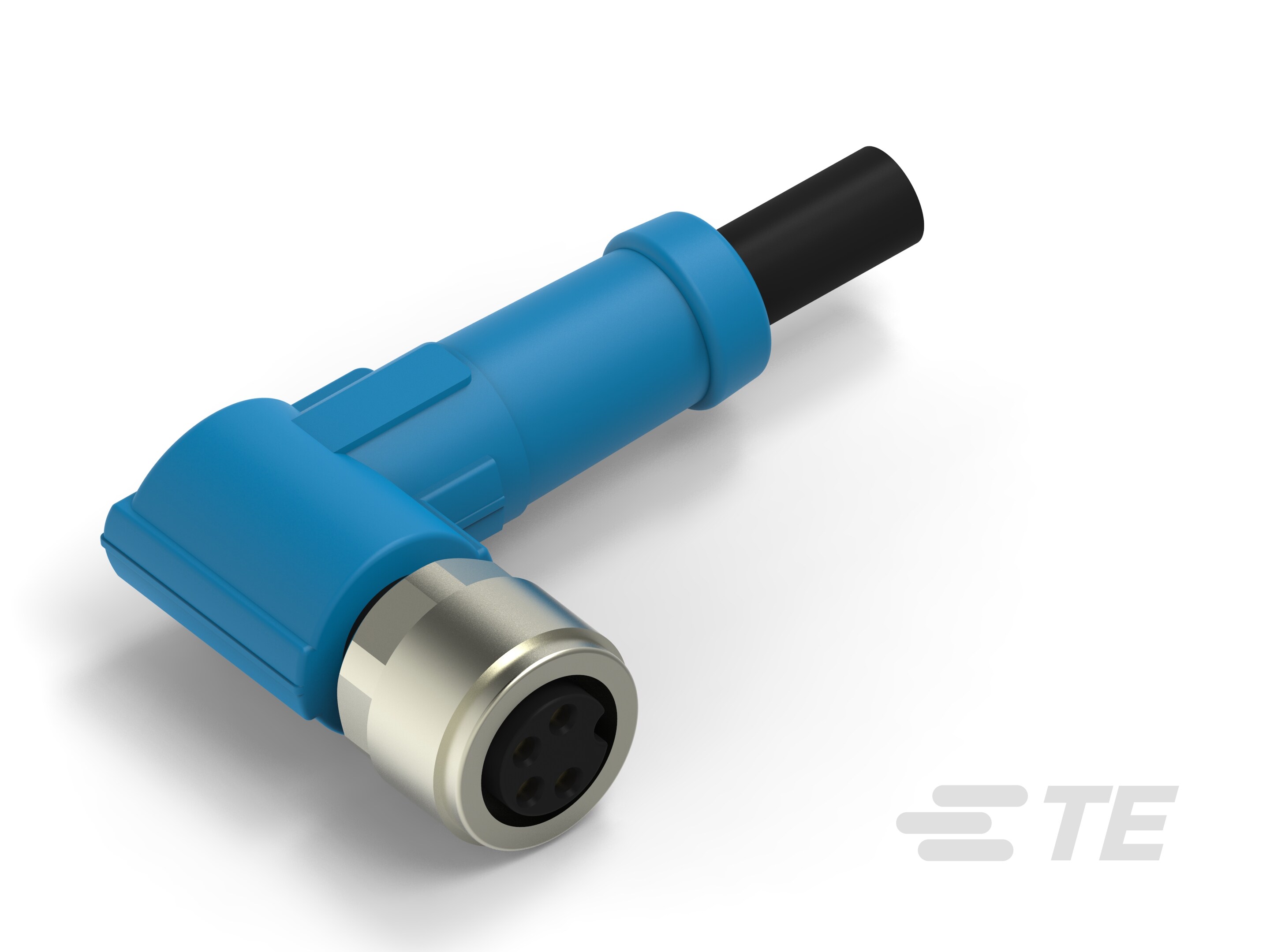

M8 Pigtail Cable Assembly, 4 Position, .5 m, Sensor/Actuator, A Code, M8 Socket End A, Single Ended, Nylon
T4051410004-001
M8 Pigtail Cable Assembly, 4 Position, .5 m, Sensor/Actuator, A Code, M8 Socket End A, Single Ended, Nylon
- TE 内部编号 T4051410004-001
- TE 内部产品描述 M8 CABLE RA FEMALE 0.5M 4P PVC CABLE
- 所有 M8 Female R/A Single Ended Cable Assembly (56)
-
线束类型 : M8 尾纤
-
位数 : 4
-
电缆组件长度 (m): .5
-
M8/M12 应用类型 : 传感器/致动器
-
连接器和键控代码 : A
文档
产品图纸
- M8 CABLE ASSEMBLY SINGLE ENDED FEMALE SIDE, UNSHIELDED ENG_CD_T40514X000X00X_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T4051410004-001_A.pdf 3D
- 下载查看 ENG_CVM_CVM_T4051410004-001_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_T4051410004-001_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_T4051410004-001_A.3d_stp.zip 英文版本
数据表/目录页
- M8 / M12 Connector System Catalog ENG_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 英文版本
- JPN_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 日语
- M8/M12 Cable Assemblies Brochure ENG_DS_3-1773983-2_2101.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137144-1_Rev.A_A1.pdf 英文版本
- ENG_SS_114-137144-1_A3.pdf 英文版本
- 产品规格 ENG_SS_108-106140_A8.pdf 英文版本
- 合格检测报告 ENG_SS_501-106140-2_A.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : M8 尾纤
-
电缆组件（A 端） : M8 插座
结构特性
-
位数 : 4
电气特征
-
工作电压 (VAC): 30
主体特性
-
电线颜色（基准） : 褐色、白色、蓝色、黑色
-
电缆颜色 : 黑色
-
导体材料 : 铜合金
-
连接器颜色（A 端） : 黑色
-
绝缘套管材料 : PVC
-
连接器和键控代码 : A
接触件特性
-
端子额定电流（最大值） (A): 3
机械附件
-
螺纹尺寸 : M8
-
连接器方向（A 端） : 直角
壳体特性
-
外壳材料 : 尼龙
尺寸
-
线径 (AWG): 24
-
线径 (mm²): .25
操作/应用
-
M8/M12 应用类型 : 传感器/致动器
-
屏蔽 : 否
其他
-
电缆组件长度 (m): .5
-
电缆组件配置 : 单端
