T3020001005-000

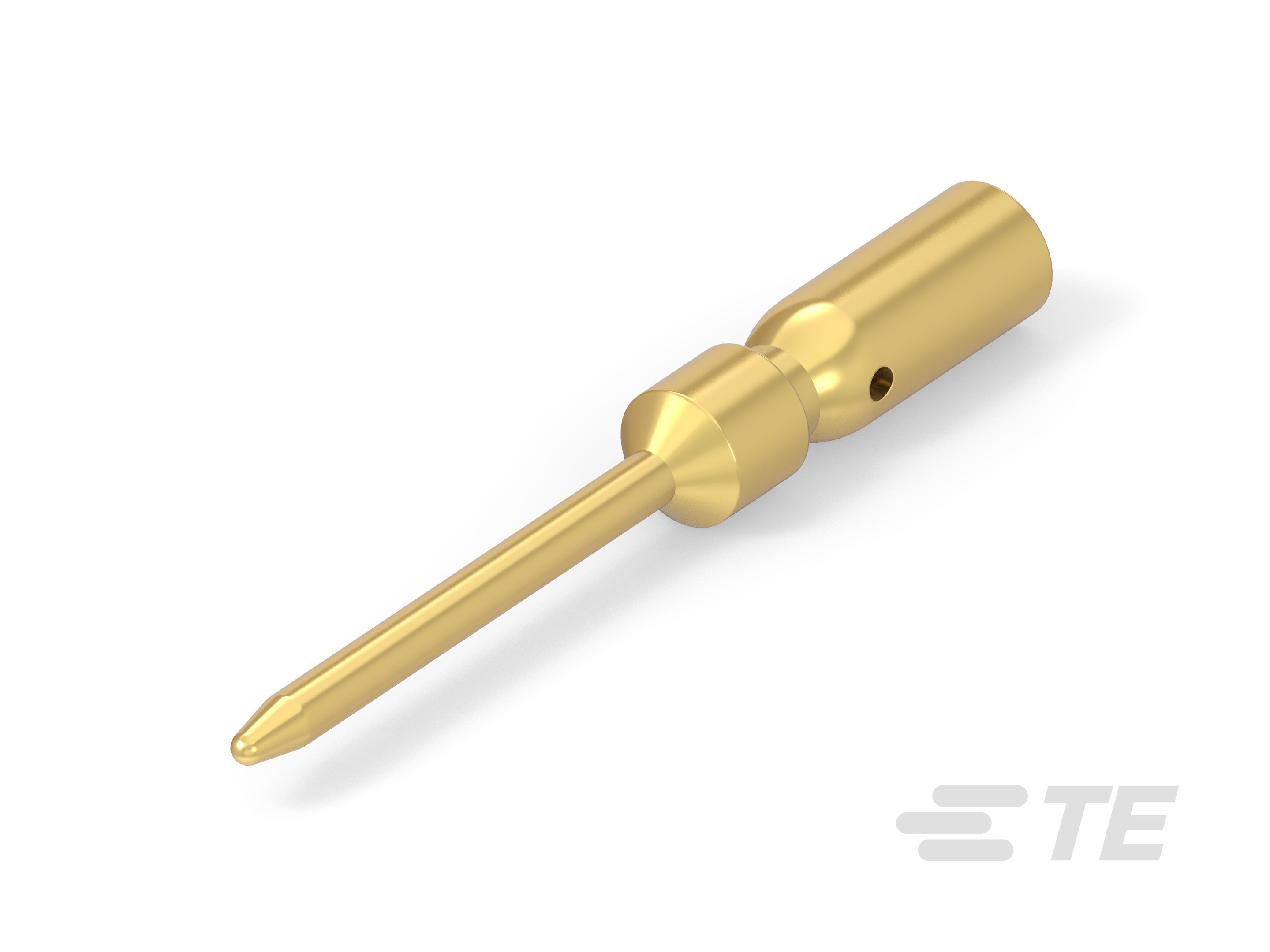

Pin Contact, Gold (Au), Locking Spring Contact Retention, Crimp, Copper Alloy, Signal, -40 – 125 °C [-40 – 257 °F]
T3020001005-000
Pin Contact, Gold (Au), Locking Spring Contact Retention, Crimp, Copper Alloy, Signal, -40 – 125 °C [-40 – 257 °F]
- TE 内部编号 T3020001005-000
- TE 内部产品描述 MDAM-0.5
- 所有 BPSC Stacked Hybrid Connector: Male Female Contact, 7-12 AWG (6)
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
壳体内的端子定位器类型 : 锁定弹簧
-
线缆端接方法 : 压接
文档
产品图纸
- DIA 1MM MALE CONTACT ENG_CD_T3020001005000_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T3020001005-000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_T3020001005-000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_T3020001005-000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_T3020001005-000_A.3d_stp.zip 英文版本
数据表/目录页
- Bess Stacked Hybrid Connector CHI_DS_bess-stacked-hybrid-connector_2402.pdf
- Bess Stacked Hybrid Connector ENG_DS_bess-stacked-hybrid-connector_2402.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137664_A1.pdf 英文版本
- 产品规格 ENG_SS_108-137664_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
接触电阻 (mΩ): 5
接触件特性
-
端子直径 (mm): 1
-
压线筒类型 : Closed
-
端子长度 (mm): 20
-
端子形状和构造 : 圆形
-
端子底板材料 : 铜或镍
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定弹簧
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : 袋和盒
