T2400002160-001

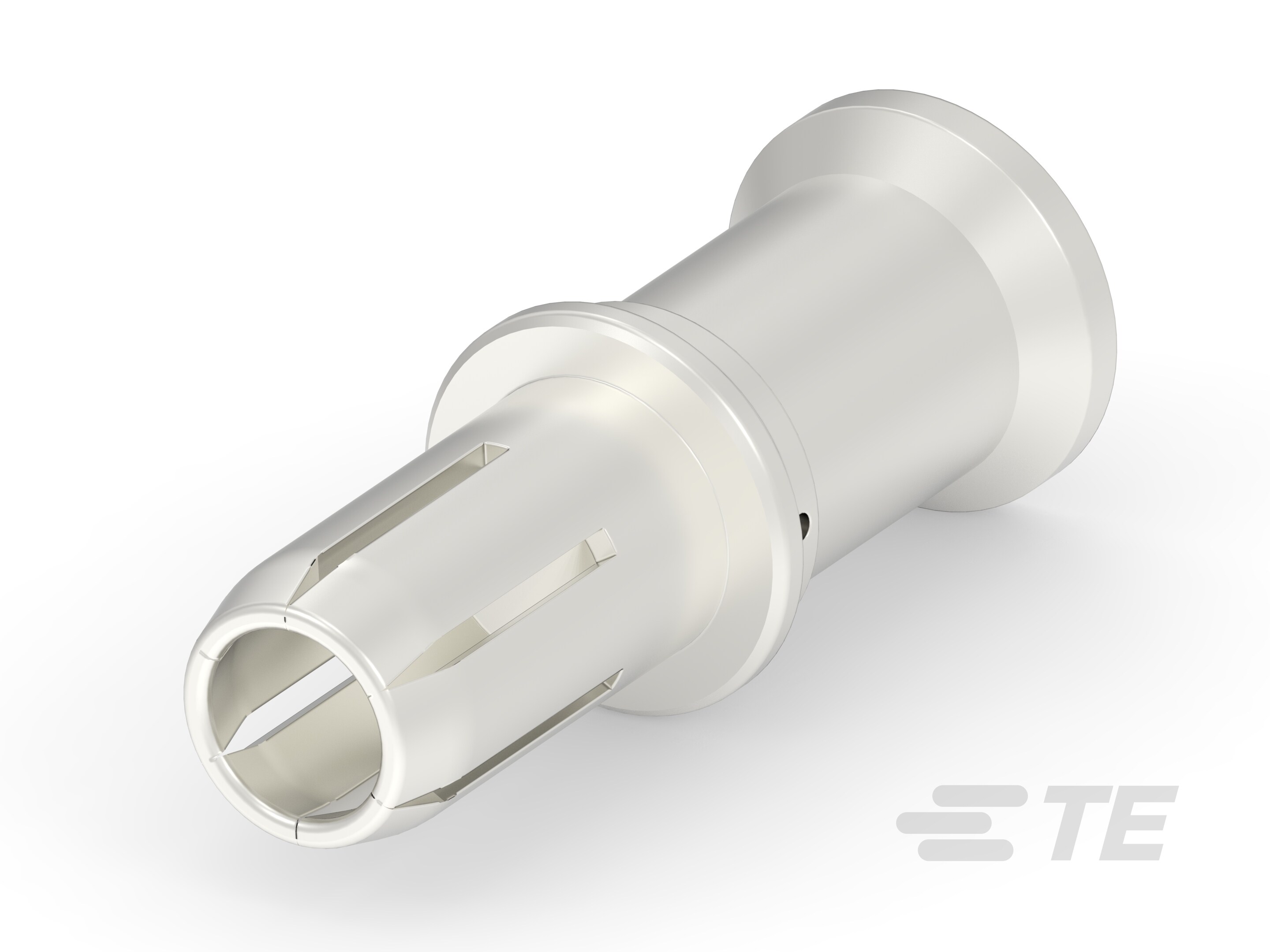

Socket Contact, Silver (Ag), Locking Lance Contact Retention, Round Jacketed Cable, 16 mm² Wire, Crimp, Brass Alloy, Power
T2400002160-001
Socket Contact, Silver (Ag), Locking Lance Contact Retention, Round Jacketed Cable, 16 mm² Wire, Crimp, Brass Alloy, Power
- TE 内部编号 T2400002160-001
- TE 内部产品描述 CSF-16-B
-
端子类型 : 插座
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 银
-
壳体内的端子定位力 : 带有
-
壳体内的端子定位器类型 : 锁定枪
文档
产品图纸
- CSF-16-B ENG_CD_T2400002160001_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T2400002160-001_B.pdf 3D
- 下载查看 ENG_CVM_CVM_T2400002160-001_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_T2400002160-001_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_T2400002160-001_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137059_A3.pdf 英文版本
- 产品规格 ENG_SS_108-137059_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-137059-1_B3.pdf 英文版本
- CHI_SS_501-137059-1_CHI_B3.pdf
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 圆形护套电缆
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 银
-
壳体内的端子定位力 : 带有
-
端子基材 : 黄铜合金
-
端子额定电流（最大值） (A): 70
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
线径 (mm²): 16
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
