T2400002100-000

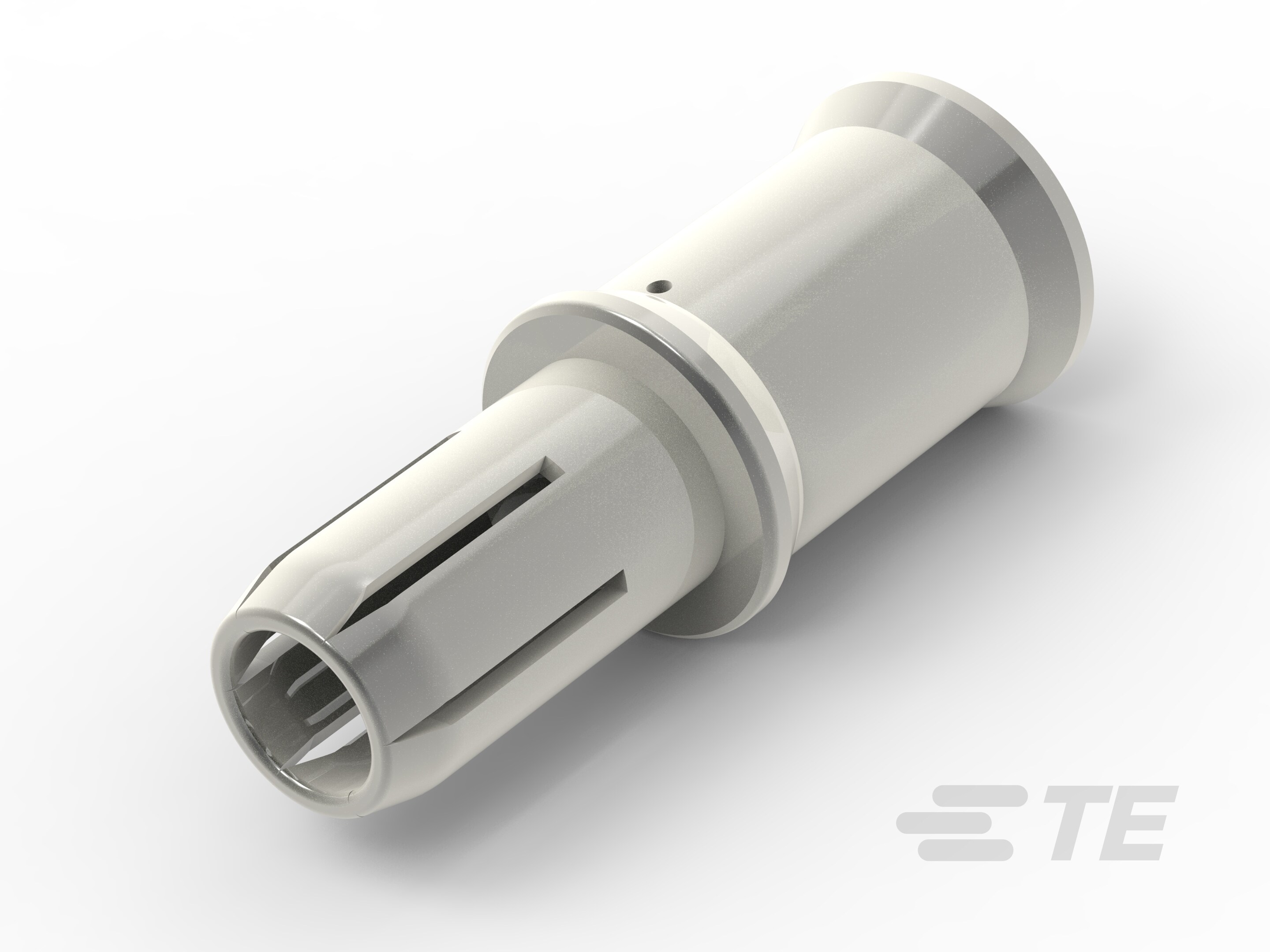

Socket Contact, 8 – 8 AWG, 250 VAC, 10 mm² Wire, Silver (Ag), Discrete Wire, Crimp, Copper Alloy, Power, -40 – 125 °C [-40 – 257 °F]
T2400002100-000
Socket Contact, 8 – 8 AWG, 250 VAC, 10 mm² Wire, Silver (Ag), Discrete Wire, Crimp, Copper Alloy, Power, -40 – 125 °C [-40 – 257 °F]
-
- HDC
- TE 内部编号 T2400002100-000
- TE 内部产品描述 CSF-10
-
端子类型 : 插座
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 银
-
工作电压 (VAC): 250
-
与线缆类型兼容 : 分离式导线
文档
产品图纸
- CSF SS SOCKET CONTACT ENG_CD_T2400002XX0000_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T2400002100-000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_T2400002100-000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_T2400002100-000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_T2400002100-000_A.3d_stp.zip 英文版本
数据表/目录页
- Heavy Duty Connectors ENG_CS_1-1773869-8_HDC_Catalog_0517.pdf 英文版本
- ENG_CS_1-1773869-8_2501.pdf 英文版本
- JPN_CS_1-1773869-8_2501.pdf 日语
产品规格
- 应用规格 ENG_SS_114-137059_A3.pdf 英文版本
- 产品规格 ENG_SS_108-137059_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-137059-1_B3.pdf 英文版本
- CHI_SS_501-137059-1_CHI_B3.pdf
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 实芯或绞线
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250
接触件特性
-
端子长度 : 31.5 mm [ 1.24 in ]
-
压线筒类型 : Closed
-
端子形状和构造 : 圆形
-
端子类型 : 插座
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 银
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 70
-
端子接合区域电镀材料厚度 : 2 µm [ 78.74 µin ]
-
端子接触部电镀材料表面涂层 : 亮光
-
端子方向 : 直式
-
端子底板材料 : 铜
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 8 – 8
-
线径 (mm²): 10
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
-
电路应用 : 电源
包装特性
-
封装数量 : 20
-
封装方法 : Bag
