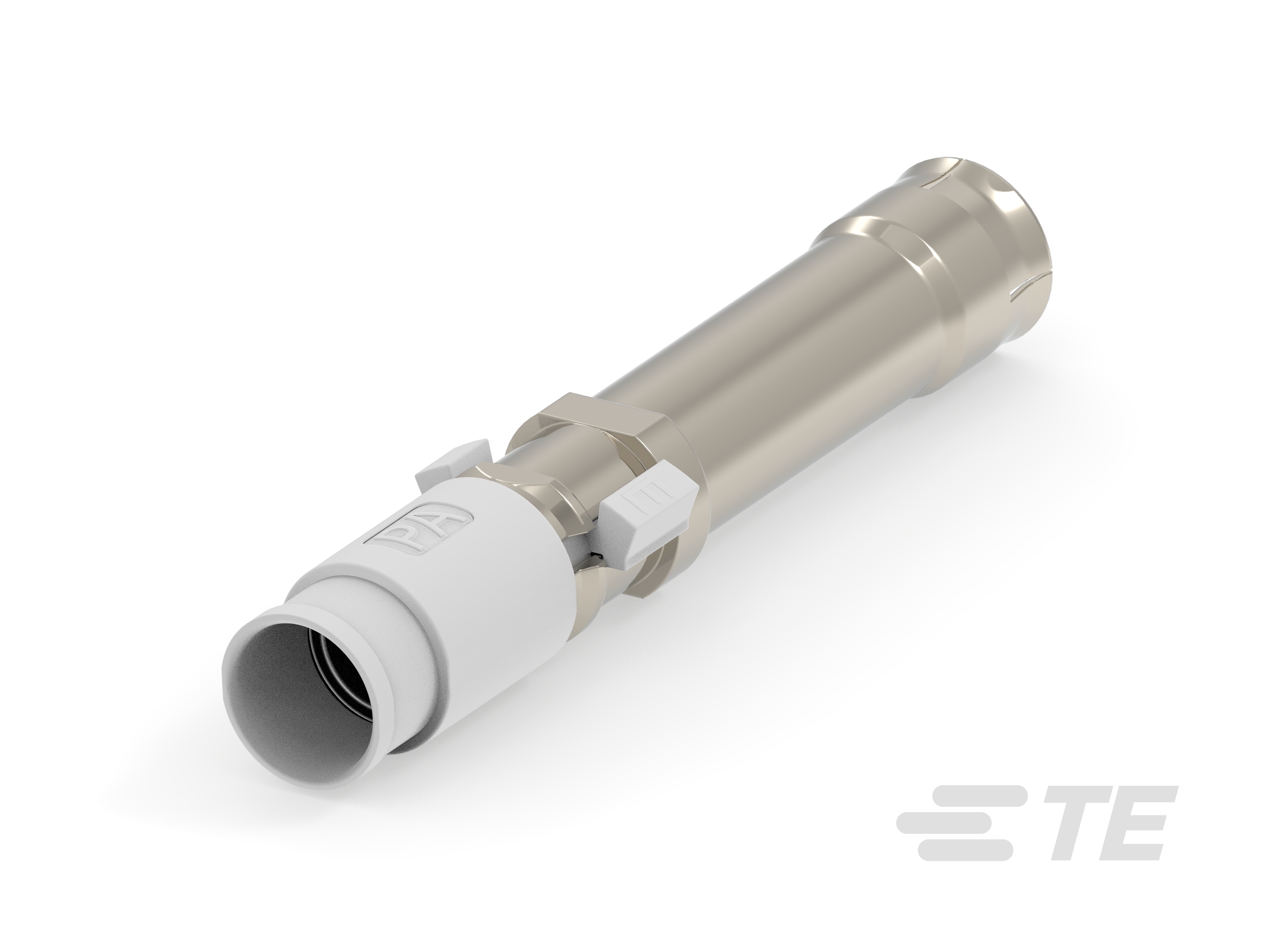

6 Position Circular Connector, Cable-to-Panel, Wire & Cable, High Speed Data, Nickel over Copper, Brass, PBT, 0 Power Positions, 0 Signal Positions
T2080142101-100
6 Position Circular Connector, Cable-to-Panel, Wire & Cable, High Speed Data, Nickel over Copper, Brass, PBT, 0 Power Positions, 0 Signal Positions
- TE 内部编号 T2080142101-100
- TE 内部产品描述 606 ETHERNET ELEMENT CAT5, 6 PIN, E-TYPE
- 所有 HQ-4/4/6 Hybrid Insert with CAT5 Ethernet: Enhanced Power, Signal, and Data Transmission (2)
-
位数 : 6
-
连接器系统 : 线到面板
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 1.2
-
电路应用 : 高速数据
文档
产品图纸
- 606 ETHERNET ELEMENT CAT5, 6 PIN, E-TYPE ENG_CD_T2080142101100_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T2080142101-100_A.pdf 3D
- 下载查看 ENG_CVM_CVM_T2080142101-100_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_T2080142101-100_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_T2080142101-100_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137683_A.pdf 英文版本
- 产品规格 ENG_SS_108-137683_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-137683_A.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器套件
-
圆形连接器外壳类型 : 金属外壳
-
组件类型 : 电连接器
-
装配要求 : 未装配套件
-
连接器系统 : 线到面板
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 插头
-
外壳类型 : 正面金属外壳
结构特性
-
位数 : 6
-
电源位置数量 : 0
-
信号位置数量 : 0
电气特征
-
EMI 和 RFI 保护及抑制类型 : 屏蔽
-
工作电压 (VDC): 30
-
工作电压 (VAC): 30
信号特征
-
数据速率 (Gb/s): ≤1
主体特性
-
主要产品颜色 : 土黄色
-
外壳电镀材料 : 铜打底镀镍
-
外壳基材 : 黄铜
-
圆形连接器绝缘材料类型 : PBT
接触件特性
-
端子额定电流（最大值） (A): 1.2
-
圆形连接器端子类型 : 插针
机械附件
-
接合对准类型 : 1 键
尺寸
-
线径 (AWG): 22 – 32
-
线径 (mm²): .03 – .35
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 高速数据
-
屏蔽 : 是
行业标准
-
与已批准的标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1
其他
-
高速数据位置的数量 : 6
