T2050962201-007

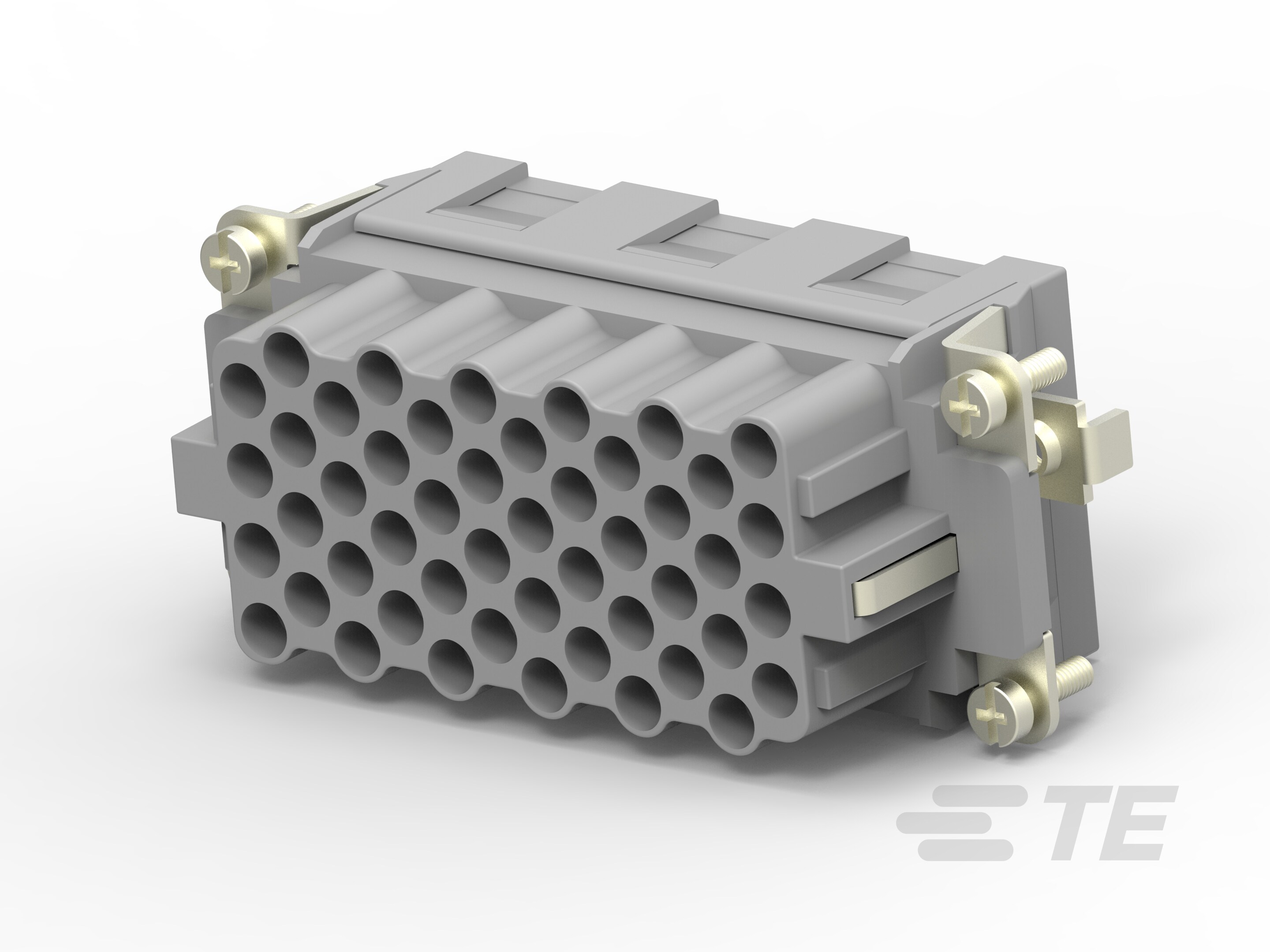

Insert for Contacts, Socket, 48 Pole Configuration, Crimp, 26 – 12 AWG, .14 – 4 mm² Wire, 16 A, Power & Signal
T2050962201-007
Insert for Contacts, Socket, 48 Pole Configuration, Crimp, 26 – 12 AWG, .14 – 4 mm² Wire, 16 A, Power & Signal
-
- HDC
- TE 内部编号 T2050962201-007
- TE 内部产品描述 HEEE-048-F 49-96
- 所有 HDC HEEE Insert Series, Rail Compliant (20)
-
矩形连接器插入类型 : 端子插入件
-
端子类型 : 插座
-
电极配置 : 48
-
线缆端接方法 : 压接
-
位数 : 48
文档
产品图纸
- HEEE-048-F 49-96 ENG_CD_T2050962201007_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T2050962201-007_A.pdf 3D
- 下载查看 ENG_CVM_CVM_T2050962201-007_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_T2050962201-007_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_T2050962201-007_A.3d_stp.zip 英文版本
数据表/目录页
- EN45545 COMPLIANT HDC INSERTS ENG_DS_1-1773952-4_EN45545_Compliant_HDC_Insert_518.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137068_A1.pdf 英文版本
- 产品规格 ENG_SS_108-137068_C.pdf 英文版本
- CHI_SS_108-137068_C.pdf
- 合格检测报告 ENG_SS_501-137068-7_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
矩形连接器插入类型 : 端子插入件
结构特性
-
位数 : 48
电气特征
-
电源电路电压 (V): 400
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 插座
-
电极配置 : 48
-
端子额定电流（最大值） (A): 16
端接特性
-
线缆端接方法 : 压接
尺寸
-
线径 (AWG): 26 – 12
-
线径 (mm²): .14 – 4
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 5
-
封装方法 : Box
