SRK-PC-080-32-601

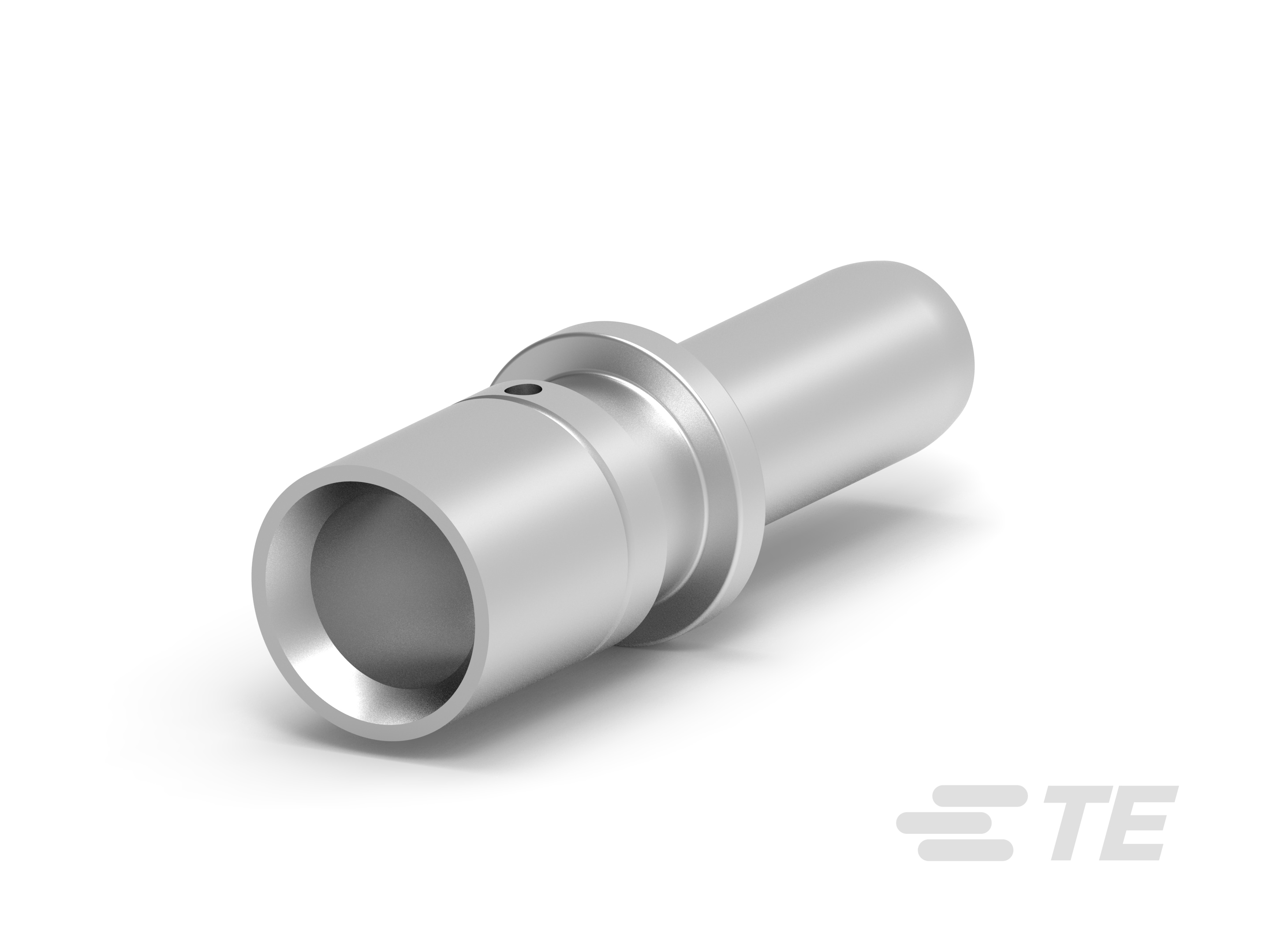

Pin Terminal, 2 AWG, Silver (Ag), Sealable, 8 mm [.315 in] Pin Diameter, Single Wire Seal (SWS), Terminates To Wire, DEUTSCH DTSK
SRK-PC-080-32-601
Pin Terminal, 2 AWG, Silver (Ag), Sealable, 8 mm [.315 in] Pin Diameter, Single Wire Seal (SWS), Terminates To Wire, DEUTSCH DTSK
-
- DEUTSCH
- DEUTSCH DTSK
- TE 内部编号 SRK-PC-080-32-601
- TE 内部产品描述 PIN, SOLID, SIZE M8, 32mm2, AG
-
端子类型 : 插针
-
线径 (AWG): 2
-
接触面电镀 : 银 (Ag)
-
主要锁定特性 : 无尖刃主体
-
可密封 : 是
文档
产品图纸
- CONTACT, SOCKET 8mm DIA SRK SERIES ENG_CD_SRK-PC-080-16X35-XX_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_SRK-PC-080-32-601_B.pdf 3D
- 下载查看 ENG_CVM_CVM_SRK-PC-080-32-601_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_SRK-PC-080-32-601_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_SRK-PC-080-32-601_B.3d_stp.zip 英文版本
数据表/目录页
- DEUTSCH DTSK Connectors Series Brief ENG_DS_1-1773962-9_A.pdf 英文版本
- DEUTSCH DTSK Components Infographic ENG_DS_1-1773963-1_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-151039_A1.pdf 英文版本
- 产品规格 ENG_SS_108-151039_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-151030_A1.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-151039_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 无尖刃主体
-
可密封 : 是
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
导线端子端接区域电镀材料 : 银
-
端子制造 : 实芯
-
端子大小 : 8mm
-
压接类型 : 六角形压接
-
典型额定电流 (A): 125
-
端子类型 : 插针
-
接触面电镀 : 银 (Ag)
-
接合插针直径 : 8 mm [ .315 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 2
-
线径查找 (AWG): 2
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : NFC 20.130
包装特性
-
封装数量 : 300
-
封装方法 : 套
其他
-
客户首选端子 : 是
-
端子传导 : 100+ A（超高功率）
