PDD61606C-200SMAM

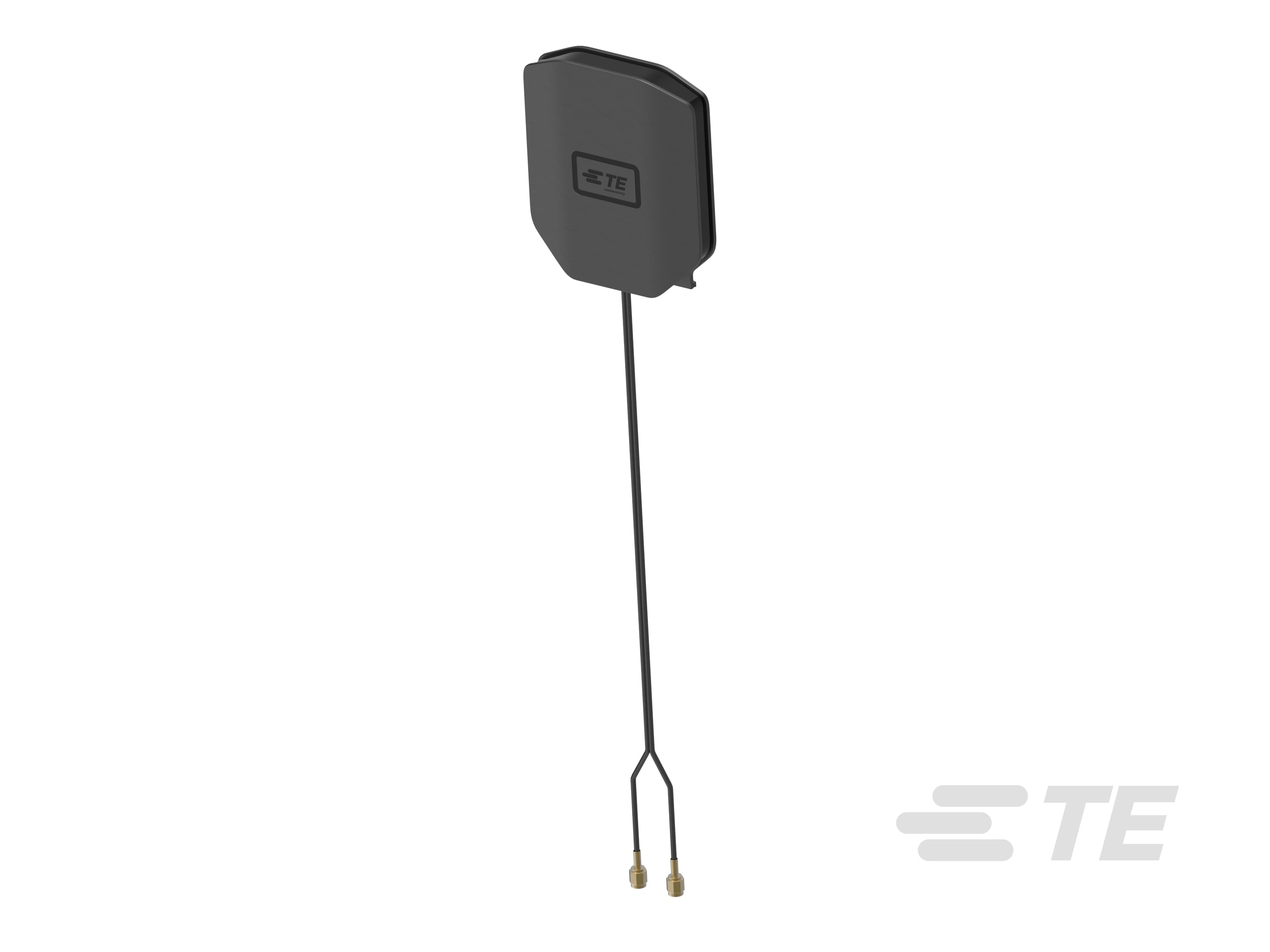

Panel Antenna, Multi Band, 5G / Cellular, External Mount, Stud/Screw/Lug Mount, SMA, Omnidirectional, Multiple Ports, 3 < 6 dBi Peak Gain
PDD61606C-200SMAM
Panel Antenna, Multi Band, 5G / Cellular, External Mount, Stud/Screw/Lug Mount, SMA, Omnidirectional, Multiple Ports, 3 < 6 dBi Peak Gain
- TE 内部编号 PDD61606C-200SMAM
- TE 内部产品描述 RP20 LITE,MIMO 5G,4G/LTE, GAIN ANTENNA
-
天线类型 : 面板
-
频带类型 : 多带式
-
主要应用 : 5G, 蜂窝
-
无线应用 : 5G, 蜂窝
-
安装位置 : 外部
文档
产品图纸
- RP20 LITE, MiMo 5G,4G/LTE GAIN ANTENNA ENG_CD_PDD61606C-200SMAM_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_PDD61606C-200SMAM_A.pdf 3D
- 下载查看 ENG_CVM_CVM_PDD61606C-200SMAM_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_PDD61606C-200SMAM_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_PDD61606C-200SMAM_A.3d_igs.zip 英文版本
数据表/目录页
- PDD61606C-200SMAM Application Guide ENG_DS_PDD61606C-200SMAM_Application_Guide_10.pdf 英文版本
- RP20 lite,MiMo 5G,4G/LTE,GAIN ANTENNA ENG_DS_PDD61606C-200SMAM_4.pdf 英文版本
机构认证
- UK Declaration of Conformity ENG_AAD_UKCA_CERT_PM123UKCA50194_ENG_C1_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 平板天线
-
天线类型 : 面板
-
频带类型 : 多带式
-
安装位置 : 外部
-
端口配置 : 多个端口
电气特征
-
VSWR（最大值） : <3:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
频段 (MHz): 617 – 698, 1559 – 1606, 698 – 960, 1690 – 4200, 4200 – 6000, 1452 – 1496
-
频率类别 : 617 – 6000
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 (g): 132
机械附件
-
安装类型 : 螺柱/螺钉/凸耳安装
尺寸
-
电缆长度 : 2 m [ 6.56 ft ]
-
产品高度 : 22 mm [ .88 in ]
-
产品长度 : 122.05 mm [ 4.8 in ]
-
产品宽度 : 103.3 mm [ 4.1 in ]
操作/应用
-
天线环境 : 室内
-
方向性 : 全方向
行业标准
-
主要应用 : 5G, 蜂窝
-
无线应用 : 5G, 蜂窝
