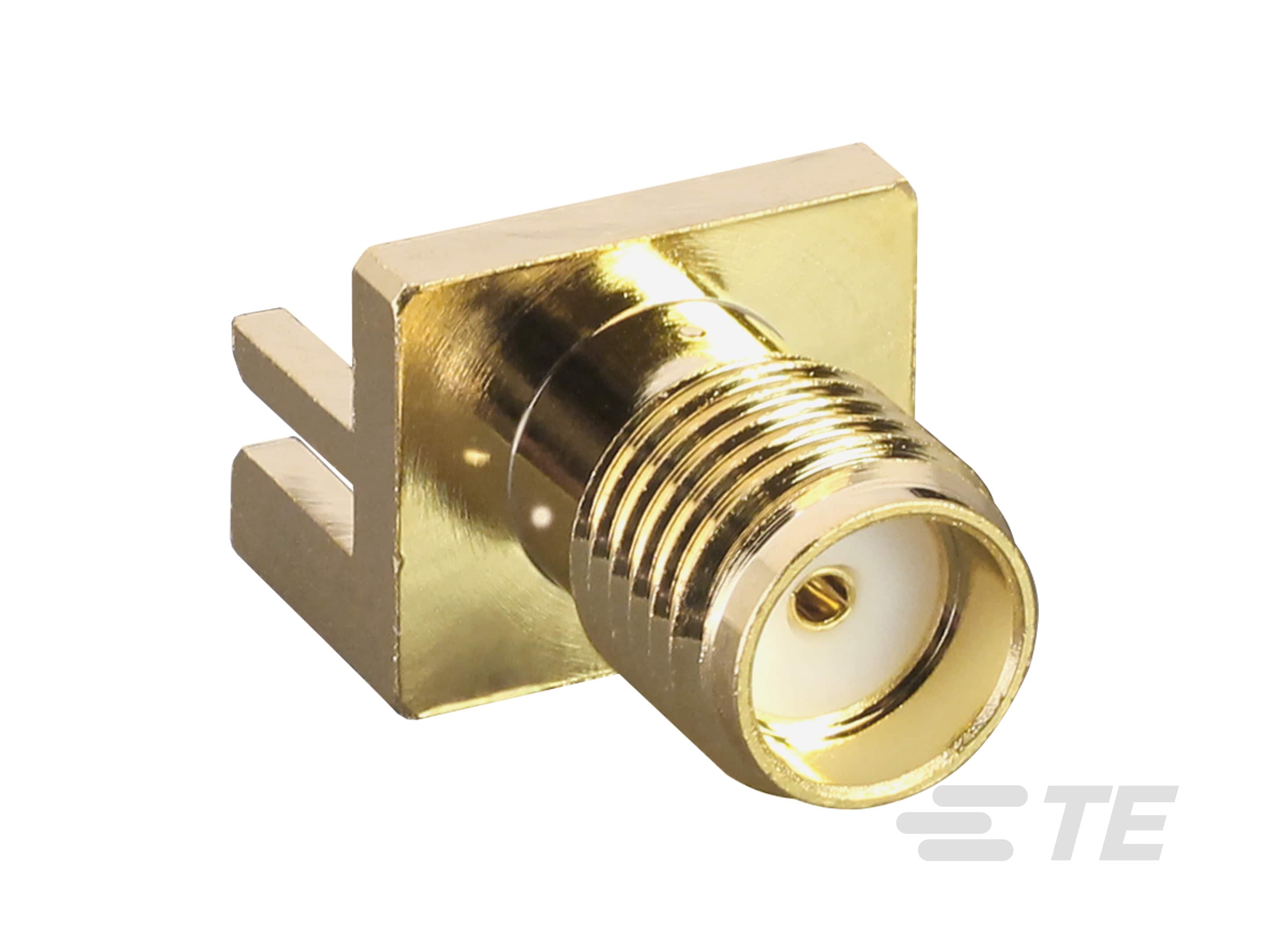

CONSMA020.042-G
SMA Connector, Jack, 50 ohm, Threaded, 18 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Board Mount, Brass, Gold, 1 Coaxial Contacts
CONSMA020.042-G
SMA Connector, Jack, 50 ohm, Threaded, 18 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Board Mount, Brass, Gold, 1 Coaxial Contacts
- TE 内部编号 L9000278-01
- TE 内部产品描述 SMA Jack 50 Ohm .042 PCB Edge Mount
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 螺纹
-
工作频率 (GHz): 18
文档
产品图纸
- CONNECTOR SMA 1MM BOARD EDGE MOUNT ENG_CD_C-CONSMA020.042-G_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L9000278-01_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L9000278-01_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L9000278-01_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L9000278-01_A.3d_stp.zip 英文版本
数据表/目录页
- SMA Jack PCB Edge-Mount Connector ENG_DS_CONSMA020.042-G_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体材料 : 黄铜
-
主体电镀材料 : 金
机械附件
-
射频连接器耦合机制 : 螺纹
-
连接器安装类型 : 板安装
操作/应用
-
电路应用 : Signal
-
工作频率 (GHz): 18
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
