CONREVSMA005-C08.5

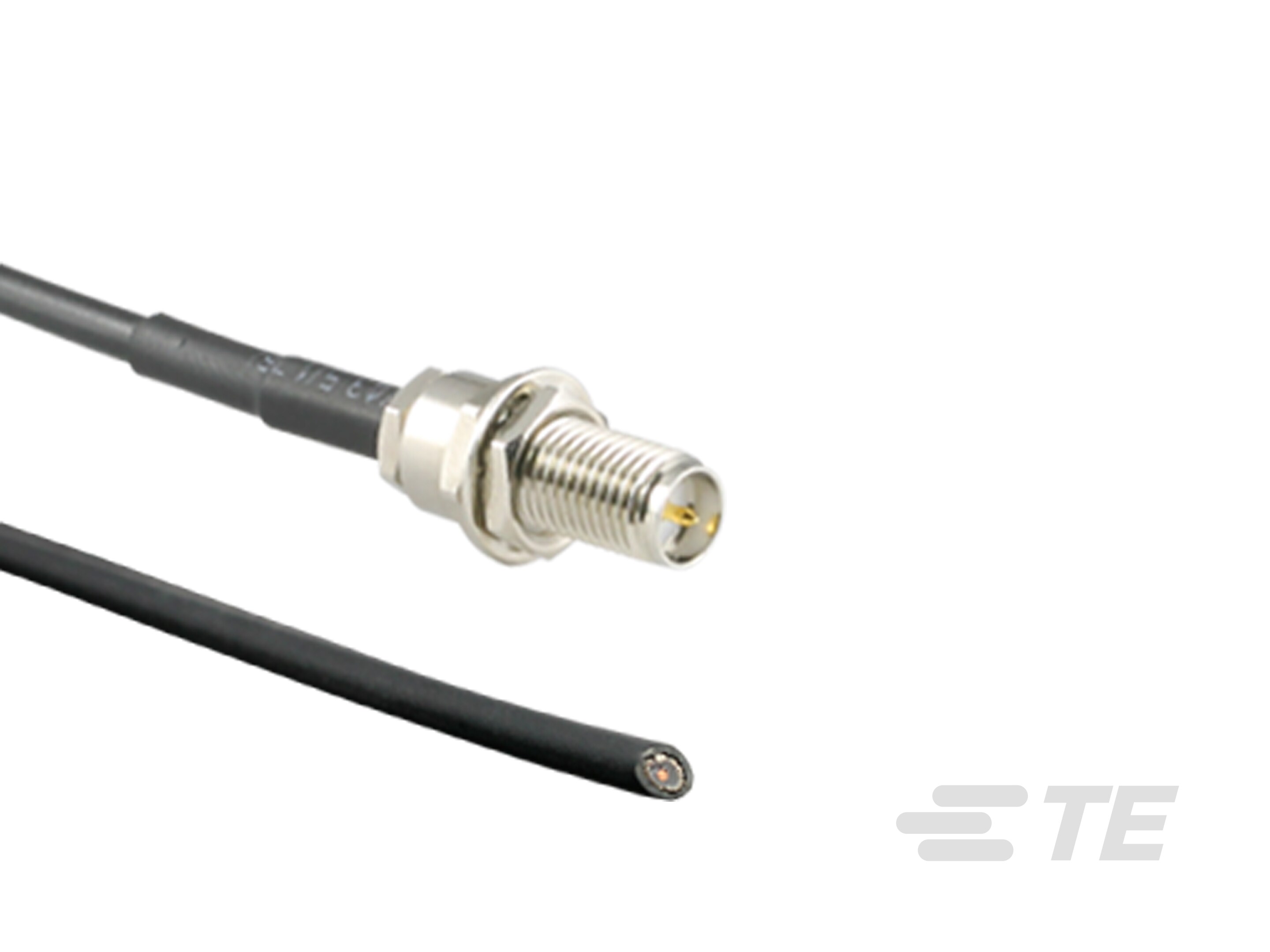

SMA to Bulkhead RF Cable Assembly, 2.59 m [8.5 ft], Black Cable, 12.4 GHz, 50 ohm, Flexible PVC Jacket, 26 AWG, 2.79 mm [.11 in] Diameter
CONREVSMA005-C08.5
SMA to Bulkhead RF Cable Assembly, 2.59 m [8.5 ft], Black Cable, 12.4 GHz, 50 ohm, Flexible PVC Jacket, 26 AWG, 2.79 mm [.11 in] Diameter
- TE 内部编号 L9000253-01
- TE 内部产品描述 RP-SMA to Cut Cable 216 mm RG174
-
线束类型 : SMA 到穿板式射频
-
电缆组件长度 : 2.59 m [ 8.5 ft ]
-
电缆颜色 : 黑色
-
工作频率 (GHz): 12.4
-
阻抗 (Ω): 50
文档
产品图纸
- CABLE ASSEMBLY RG174/U RP-SMA JACK UN-TERMINATED ENG_CD_C-CONREVSMA005-C08.5_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L9000253-01_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L9000253-01_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L9000253-01_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L9000253-01_A.3d_stp.zip 英文版本
数据表/目录页
- RPSMA FEMALE BULKHEAD MOUNT WITH 8.5 INCH OF RG174 CABLE ENG_DS_L9000253-01_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : SMA 到穿板式射频
-
电缆组件（A 端） : RP SMA 插座
-
电缆组件（B 端） : 切割端尾纤
-
同轴电缆类型 : RG 174
结构特性
-
外接端数量 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀材料 : 镍
-
电缆颜色 : 黑色
-
绝缘套管材料 : 柔性 PVC
接触件特性
-
中心端子电镀材料 : 金
尺寸
-
线径 (AWG): 26
-
电缆外径 : 2.79 mm [ .11 in ]
使用环境
-
工组温度范围 : -40 – 75 °C [ -40 – 167 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 12.4
其他
-
电介质材料 : PE
-
电缆组件长度 : 2.59 m [ 8.5 ft ]
