ANT-W63RPC1-MHF4-100

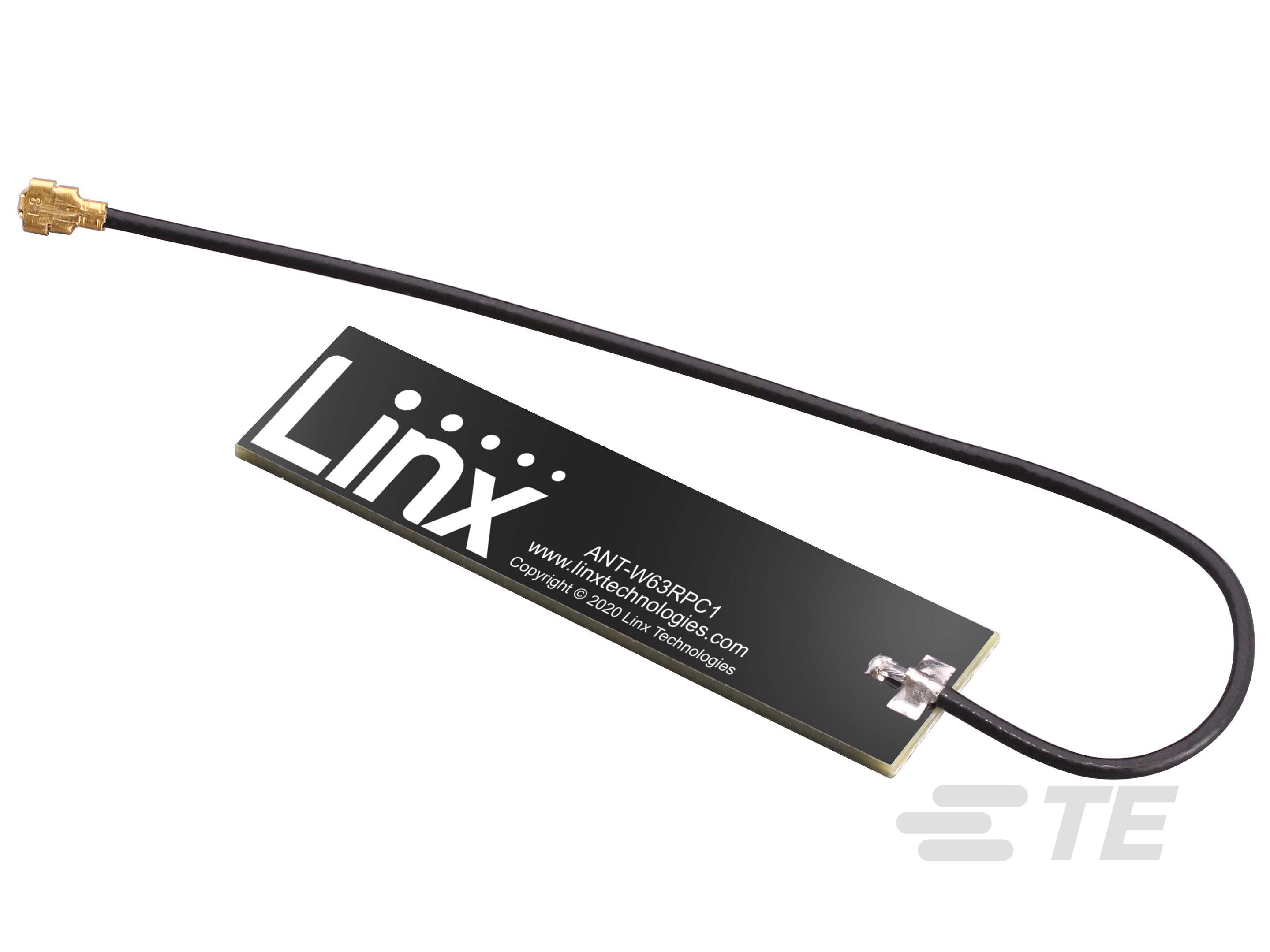

PCB Antenna, Triple Band, Wi-Fi, Internal/Embedded Mount, Adhesive Mount, MHF4, Omnidirectional, Single Port, > 6 dBi Peak Gain
ANT-W63RPC1-MHF4-100
PCB Antenna, Triple Band, Wi-Fi, Internal/Embedded Mount, Adhesive Mount, MHF4, Omnidirectional, Single Port, > 6 dBi Peak Gain
- TE 内部编号 L9000231-01
- TE 内部产品描述 Antenna WIFI6 2.4/5/6 GHz RPC MHF4 100
-
天线类型 : PCB
-
频带类型 : 三频带
-
主要应用 : Wi-Fi
-
无线应用 : Wi-Fi
-
安装位置 : 内部/嵌入式
文档
产品图纸
- ANTENNA PCB RIGID CABLE 1.13mmCOAX ENG_CD_C-ANT-W63RPC1-CCC-XXX_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L9000231-01_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L9000231-01_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L9000231-01_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L9000231-01_A.3d_stp.zip 英文版本
数据表/目录页
- Rigid Embedded Dipole WiFi 6 Antenna ENG_DS_ant-w63rpc1-ds_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : MHF4
-
天线产品类型 : 天线
结构特性
-
天线种类 : 跳接
-
天线类型 : PCB
-
频带类型 : 三频带
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <1.8:1
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 3.7
-
频段 (MHz): 2400 – 2485
-
频率类别 : 2400 – 7125
-
峰值增益 (dBi): > 6
主体特性
-
产品重量 : 1.5 g [ .05291 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 粘贴式安装
尺寸
-
电缆长度 : .1 m [ .33 ft ]
-
产品高度 : 1.3 mm [ .05 in ]
-
产品长度 : 43 mm [ 1.69 in ]
-
产品宽度 : 11 mm [ .43 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : Wi-Fi
-
无线应用 : Wi-Fi
