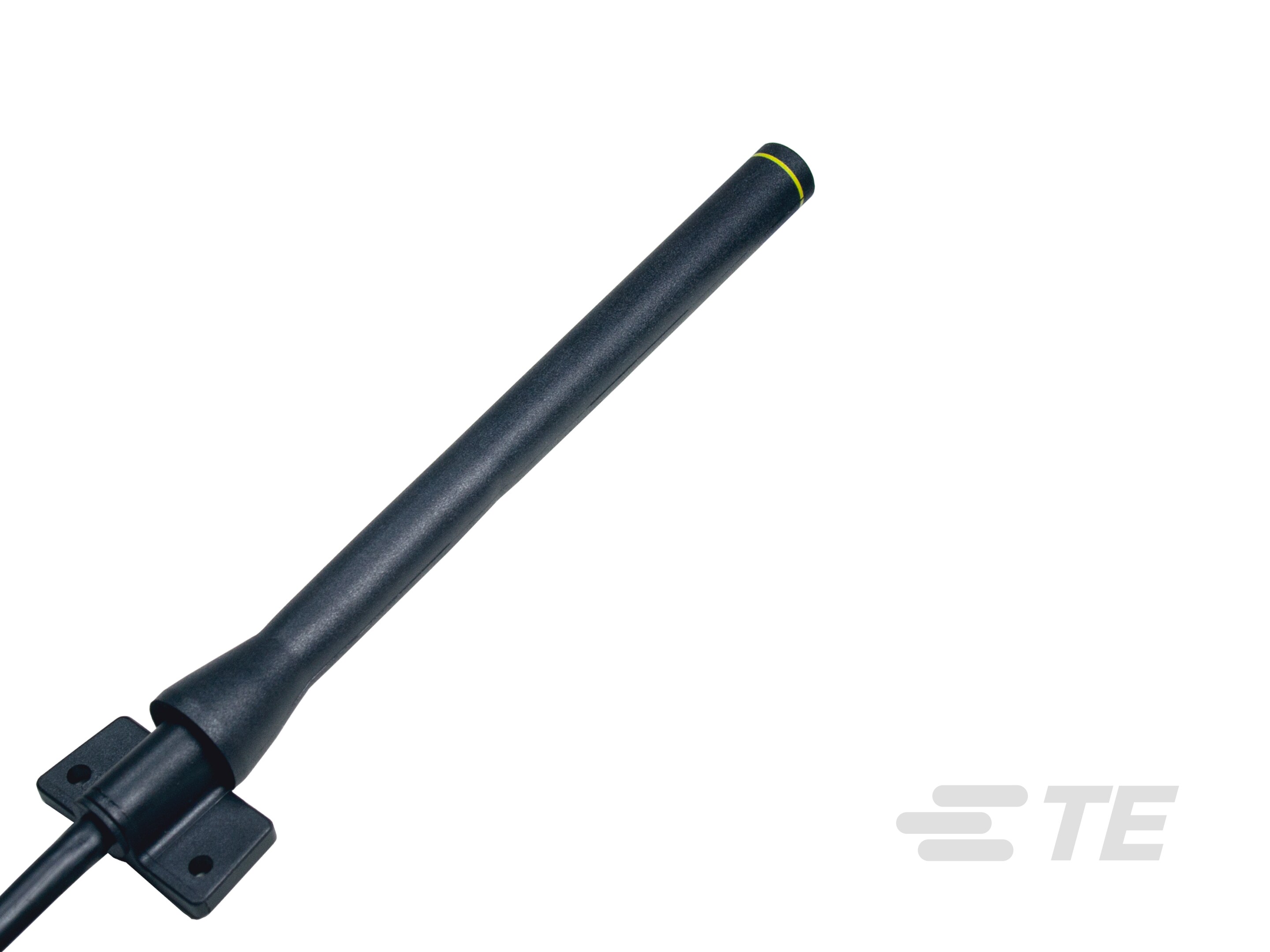

ANT-916-ID-1000-SMA
Terminal/Duck Antenna, Single Band, LPWAN / LoRaWAN, Remote Mount, Pole/Mast/Bracket Mount, SMA, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
ANT-916-ID-1000-SMA
Terminal/Duck Antenna, Single Band, LPWAN / LoRaWAN, Remote Mount, Pole/Mast/Bracket Mount, SMA, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
- TE 内部编号 L9000158-01
- TE 内部产品描述 ANTENNA IND DIPOLE 916MHZ RG58 1M SMA
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : Wi-Fi, 低功耗广域网, 远程广域网
-
安装位置 : 远程
文档
产品图纸
- Dimensional Drawing antenna ID 1/2 wave dipole rg58 coax sma type ENG_CD_C-ANT-FFF-ID-LLLL-CCC_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L9000158-01_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L9000158-01_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L9000158-01_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L9000158-01_A.3d_stp.zip 英文版本
数据表/目录页
- ANT-916-ID ENG_DS_L9000158-01_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 偶极
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
安装位置 : 远程
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <1.9:1
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 1.6
-
频段 (MHz): 915
-
频率类别 : 902 – 930
-
峰值增益 (dBi): 0 < 3
机械附件
-
极化 : 线性
-
安装类型 : 立柱/桅杆/支架安装
尺寸
-
电缆长度 : 1 m [ 3.28 ft ]
-
产品高度 : 11.9 mm [ .47 in ]
-
产品长度 : 124.6 mm [ 4.91 in ]
-
产品宽度 : 31.2 mm [ 1.23 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : Wi-Fi, 低功耗广域网, 远程广域网
