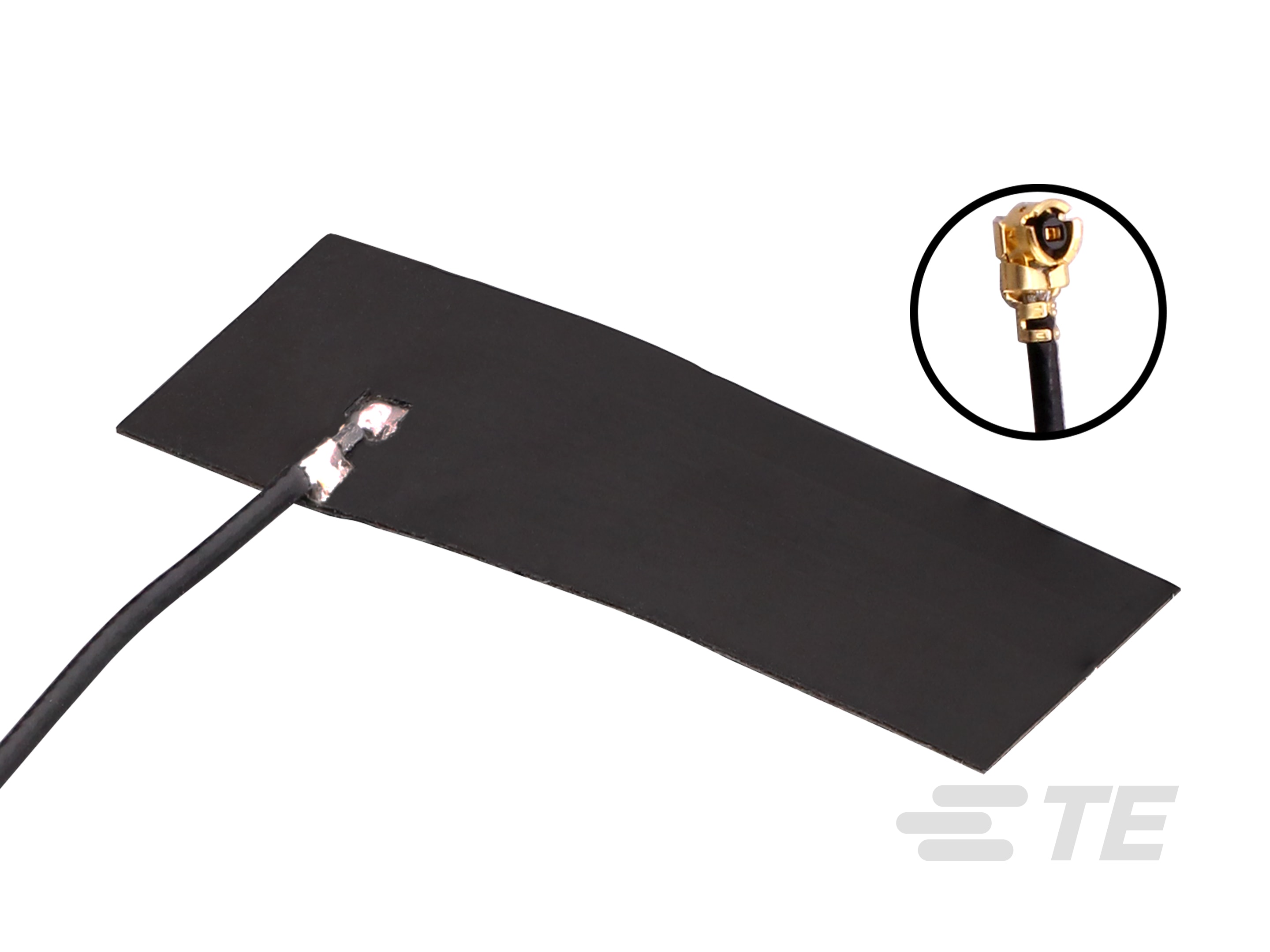

ANT-8/9-FPC-UFL-100

Flexible PCB (FPC) Antenna, Dual Band, LoRaWAN / LPWAN, Internal/Embedded Mount, Adhesive, MHF / UMCC / MHF1, Omnidirectional, Single Port

Antenna FPC 868/915MHz 1.13 100 UFL-L9000128-01

ANT-8/9-FPC-UFL-100

Flexible PCB (FPC) Antenna, Dual Band, LoRaWAN / LPWAN, Internal/Embedded Mount, Adhesive, MHF / UMCC / MHF1, Omnidirectional, Single Port

  • TE 内部编号 L9000128-01
  • TE 内部产品描述 Antenna FPC 868/915MHz 1.13 100 UFL

  • 无线应用 : Wi-Fi, 低功耗广域网, 远程广域网

  • 安装位置 : 内部/嵌入式

  • 安装类型 : 粘贴

  • 频率类别 : 698 – 2700

  • 天线类型 : 柔性 PCB (FPC)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线端接 : MHF, MHF1, U.FL, UMCC

  • 天线产品类型 : 天线

结构特性

  • 安装位置 : 内部/嵌入式

  • 天线类型 : 柔性 PCB (FPC)

  • 频带类型 : 双频段

  • 端口配置 : 单端口

  • 天线种类 : 跳接

电气特征

  • 阻抗 (Ω): 50

  • VSWR（最大值） : <2.1:1

信号特征

  • 频段 (MHz): 862 – 876

  • 频率类别 : 698 – 2700

  • 峰值增益 (dBi): < 0

主体特性

  • 产品重量 : .6 g [ .02116 oz ]

机械附件

  • 安装类型 : 粘贴

  • 极化 : 线性

尺寸

  • 产品高度 : .2 mm [ .01 in ]

  • 产品长度 : 39 mm [ 1.54 in ]

  • 产品宽度 : 15 mm [ .59 in ]

  • 电缆长度 : .1 m [ .33 ft ]

操作/应用

  • 方向性 : 全方向

行业标准

  • 无线应用 : Wi-Fi, 低功耗广域网, 远程广域网

  • 主要应用 : 低功耗广域网, 远程广域网

产品合规性
