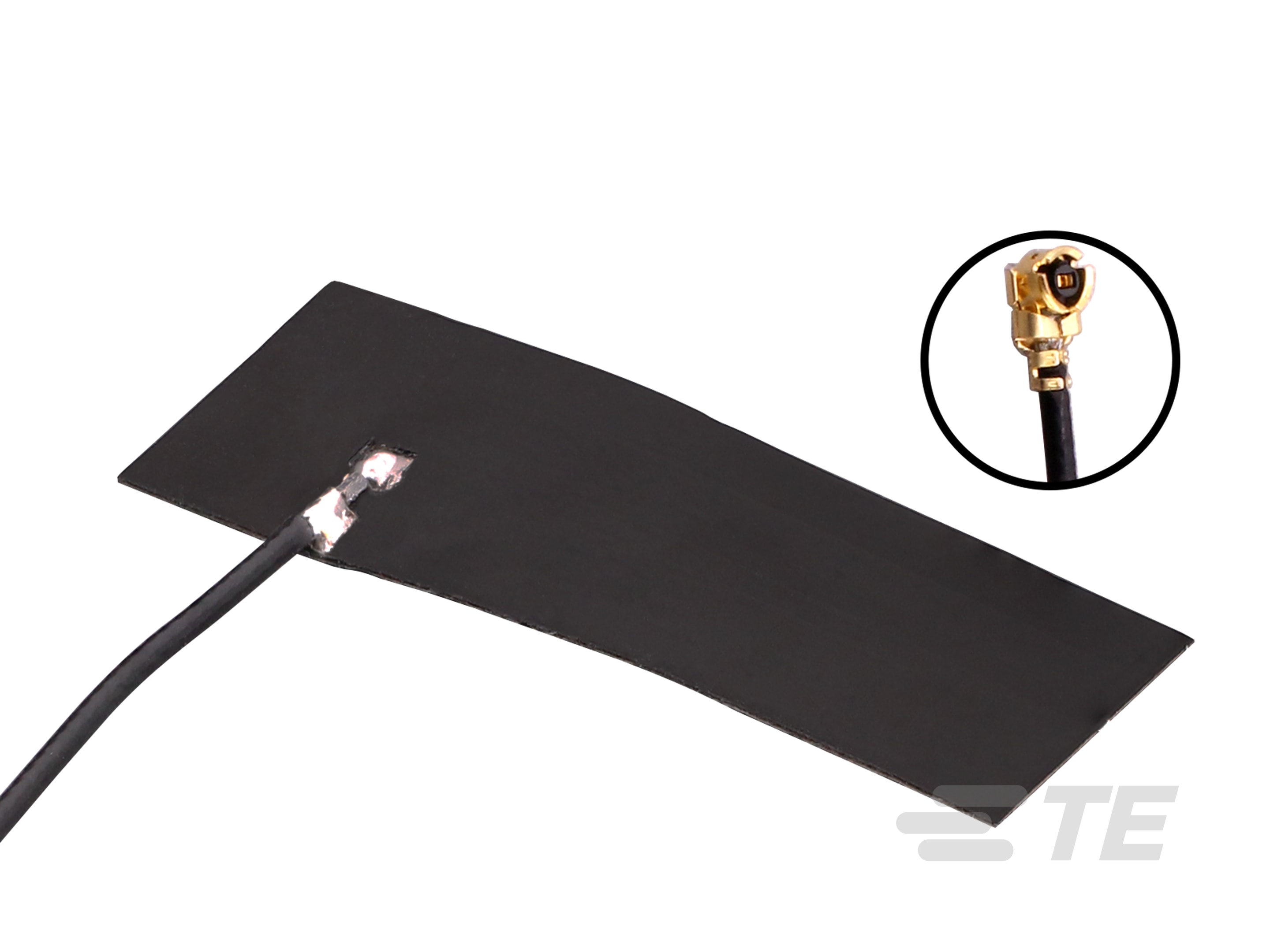

ANT-5GLFPC1-UFL-100
Flexible PCB (FPC) Antenna, Multi Band, 5G / Cellular / LTE, Internal/Embedded Mount, Adhesive Mount, MHF / U.FL / UMCC, Omnidirectional, Single Port
ANT-5GLFPC1-UFL-100
Flexible PCB (FPC) Antenna, Multi Band, 5G / Cellular / LTE, Internal/Embedded Mount, Adhesive Mount, MHF / U.FL / UMCC, Omnidirectional, Single Port
- TE 内部编号 L9000126-01
- TE 内部产品描述 Antenna FPC Sub-6 LTE/5G 1.13 100 UFL
-
天线类型 : 柔性 PCB (FPC)
-
频带类型 : 多带式
-
主要应用 : 5G, LTE, 蜂窝
-
无线应用 : 5G, Cat-M/NB-IoT, LTE, 蜂窝
-
安装位置 : 内部/嵌入式
文档
产品图纸
- ANTE FLEX FPC WIFI 5G/LTE 1.13X100mm UFL ENG_CD_C-ANT-5GLFPC1-UFL-100_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L9000126-01_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L9000126-01_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L9000126-01_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L9000126-01_A.3d_stp.zip 英文版本
数据表/目录页
- Flexible Embedded Sub-6 Cellular LTE/5G Antenna ENG_DS_ant-5glfpc1-ufl-100-ds_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : MHF, MHF1, U.FL, UMCC
-
天线产品类型 : 天线
结构特性
-
天线种类 : 跳接
-
天线类型 : 柔性 PCB (FPC)
-
频带类型 : 多带式
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <6.8:1
-
阻抗 (Ω): 50
信号特征
-
频段 (MHz): 698 – 803
-
频率类别 : 698 – 4200
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : .6 g [ .02116 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 粘贴式安装
尺寸
-
电缆长度 : .1 m [ .33 ft ]
-
产品高度 : .2 mm [ .01 in ]
-
产品长度 : 39 mm [ 1.54 in ]
-
产品宽度 : 15 mm [ .59 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : 5G, LTE, 蜂窝
-
无线应用 : 5G, Cat-M/NB-IoT, LTE, 蜂窝
