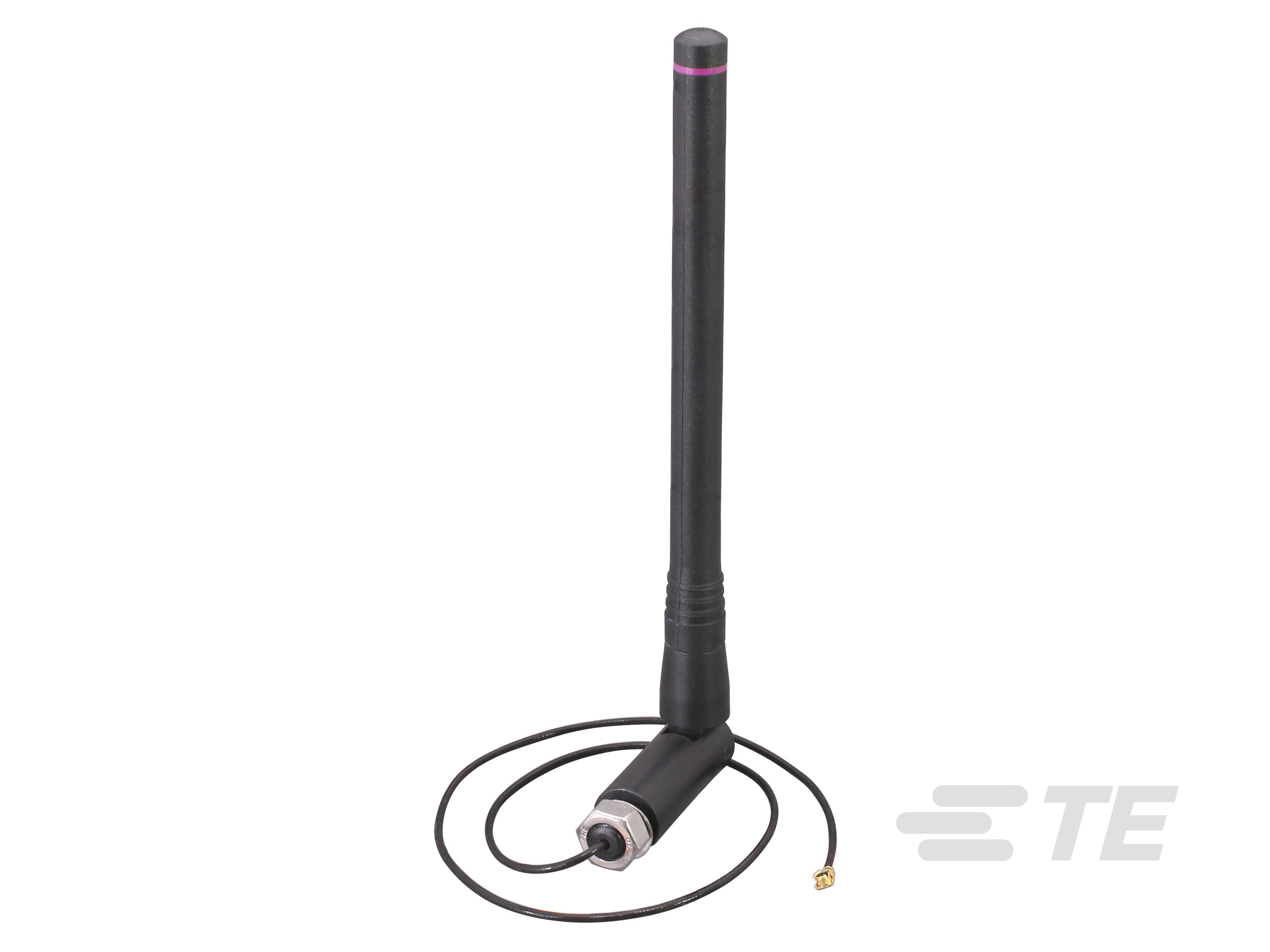

ANT-2.4-PML-UFL
Terminal/Duck Antenna, Single Band, Bluetooth / ISM / Zigbee, External Mount, Stud/Screw/Lug Mount, MHF / MHF1 / U.FL, Omnidirectional, Single Port
ANT-2.4-PML-UFL
Terminal/Duck Antenna, Single Band, Bluetooth / ISM / Zigbee, External Mount, Stud/Screw/Lug Mount, MHF / MHF1 / U.FL, Omnidirectional, Single Port
- TE 内部编号 L9000097-01
- TE 内部产品描述 Antenna 1/4 Wave Whip 2.4GHz RG178 UFL
-
无线应用 : ISM | Zigbee | 蓝牙
-
安装位置 : 外部
-
安装类型 : 螺柱/螺钉/凸耳安装
-
频率类别 : 2400 – 2500
-
天线类型 : 端子/管道
文档
产品图纸
- ANTENNA PML TYPE RIGHT ANGLE SWIVEL WHIP U.FL TYPE II ENG_CD_C-ANT-FFF-PML-UFL_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L9000097-01_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L9000097-01_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L9000097-01_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_L9000097-01_A.2d_dxf.zip 英文版本
数据表/目录页
- ANT-2.4-PML-ccc ENG_DS_L9000097-01_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : MHF | MHF1 | U.FL | UMCC
-
天线产品类型 : 天线
结构特性
-
天线种类 : 鞭状天线
-
安装位置 : 外部
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <1.9:1
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 2.4
-
频段 (MHz): 2400 – 2485
-
频率类别 : 2400 – 2500
-
峰值增益 (dBi): 0 < 3
机械附件
-
极化 : 线性
-
安装类型 : 螺柱/螺钉/凸耳安装
尺寸
-
电缆长度 : .3 m [ 1 ft ]
-
产品高度 : 0 mm [ 0 in ]
-
产品长度 : 150.3 mm [ 5.92 in ]
-
产品宽度 : 12.1 mm [ .48 in ]
操作/应用
-
天线环境 : 室外
-
方向性 : 全方向
行业标准
-
无线应用 : ISM | Zigbee | 蓝牙
-
主要应用 : ISM | Zigbee | 蓝牙
