该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

L001414-02

PCB Antenna, Triple Band, Cellular, External Mount, Adhesive Mount, SMA, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain

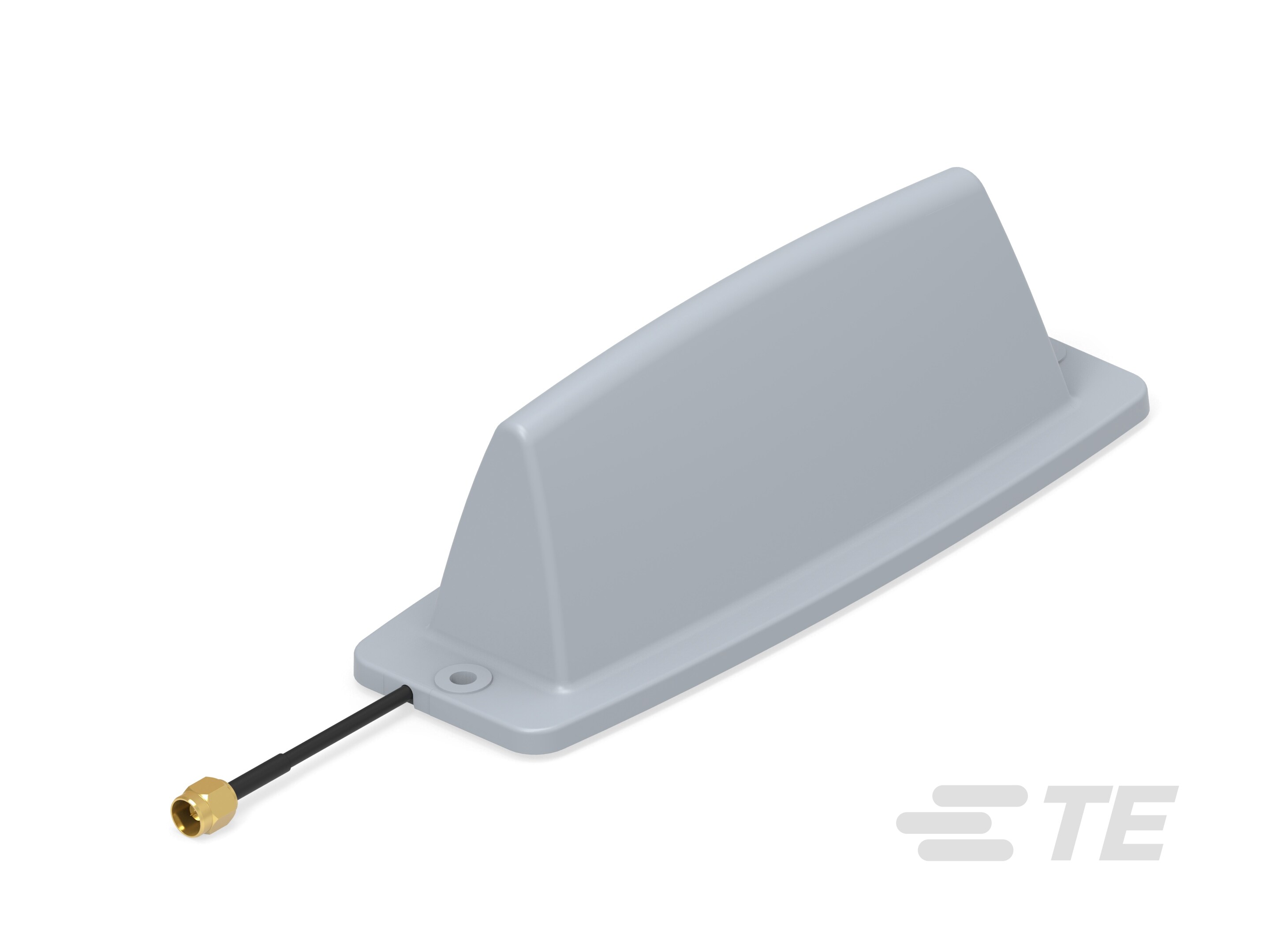

ANT,4G/5G WALL MT,698-3800 MHz, 1.5M,SMA-L001414-02

L001414-02

PCB Antenna, Triple Band, Cellular, External Mount, Adhesive Mount, SMA, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain

  • TE 内部编号 L001414-02
  • TE 内部产品描述 ANT,4G/5G WALL MT,698-3800 MHz, 1.5M,SMA

  • 通信协议 : 蜂窝

  • 安装位置 : 外部

  • 安装类型 : 粘贴式安装

  • 频率类别 : 698 – 4200

  • 天线类型 : PCB

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 安装无线电端连接器类型 : SMA

  • 天线端接 : SMA

  • 天线产品类型 : 天线支架

结构特性

  • 天线种类 : 外壳

  • 安装位置 : 外部

  • 天线类型 : PCB

  • 频带类型 : 三频带

  • 端口配置 : 单端口

电气特征

  • VSWR（最大值） : <5.6:1

  • 天线操作 : 无源

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 4.8

  • 频段 (MHz): 698 – 7125

  • 频率类别 : 698 – 4200

  • 峰值增益 (dBi): 3 < 6

主体特性

  • Antenna Weight (g): 10

机械附件

  • 极化 : RHCP

  • 安装类型 : 粘贴式安装

使用环境

  • 电缆类型 : RG 174

操作/应用

  • 无线标准 : LTE、UMTS、GSM

  • 天线环境 : 室外

  • 方向性 : 全方向

行业标准

  • 通信协议 : 蜂窝

  • 主要应用 : 蜂窝

产品供货情况

  • 适用区域 : 全球

包装特性

  • 封装方法 : 袋/箱

其他

  • 精度级别 : 高

选择您想要保留的属性以查看类似产品。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。

查看类似产品

产品合规性
