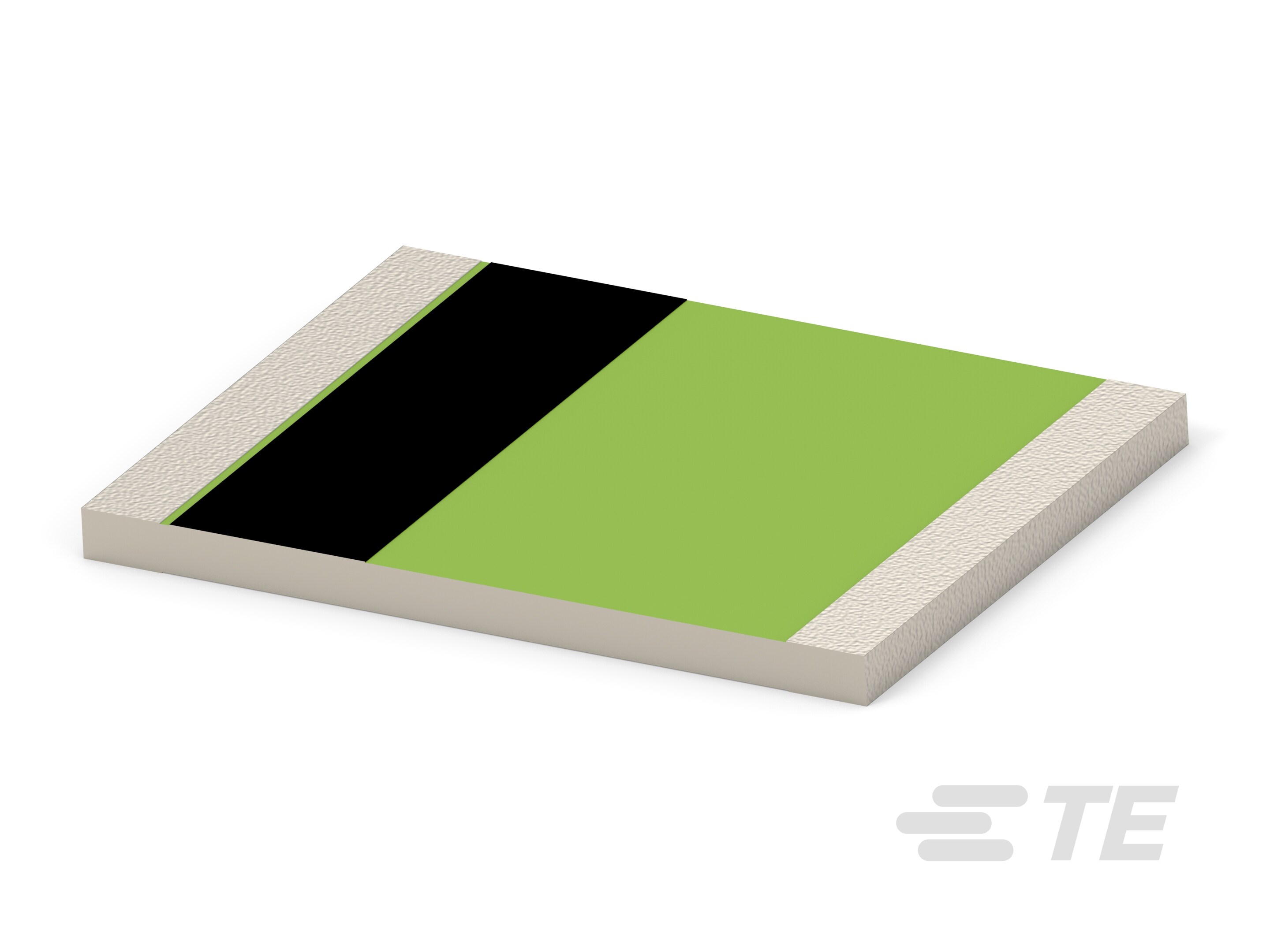

L000801-01
Chip Antenna, Wide Band, UWB, Internal/Embedded Mount, Printed Circuit Board Mount, SMD, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
L000801-01
Chip Antenna, Wide Band, UWB, Internal/Embedded Mount, Printed Circuit Board Mount, SMD, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
- TE 内部编号 L000801-01
- TE 内部产品描述 UWB Ceramic chip antenna
-
天线类型 : 芯片
-
频带类型 : 宽频段
-
主要应用 : UWB
-
无线应用 : UWB
-
安装位置 : 内部/嵌入式
文档
产品图纸
- UWB CERAMIC CHIP ANTENNA ENG_CD_L000801_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L000801-01_1.pdf 3D
- 下载查看 ENG_CVM_CVM_L000801-01_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L000801-01_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_L000801-01_1.3d_stp.zip 英文版本
数据表/目录页
- UWB_Ceramic_Chip_flyer ENG_DS_UWB-Ceramic-Chip-Antennas_2407.pdf 英文版本
- UWB CERAMIC CHIP ANTENNA ENG_DS_L000801_A1.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-160934_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : SMD
-
天线产品类型 : 天线
结构特性
-
天线种类 : 片状天线
-
天线类型 : 芯片
-
频带类型 : 宽频段
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <3.5:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 2.6
-
频段 (MHz): 3500 – 8500
-
频率类别 : 3100 – 10600
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : .1 g [ .003527 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 印刷电路板安装
尺寸
-
产品高度 : .5 mm [ .019 in ]
-
产品长度 : 8 mm [ .314 in ]
-
产品宽度 : 6 mm [ .236 in ]
操作/应用
-
无线标准 : UWB
-
天线环境 : 室内
-
方向性 : 全方向
行业标准
-
主要应用 : UWB
-
无线应用 : UWB
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 卷/盒
其他
-
精度级别 : 标准
