L000703-01

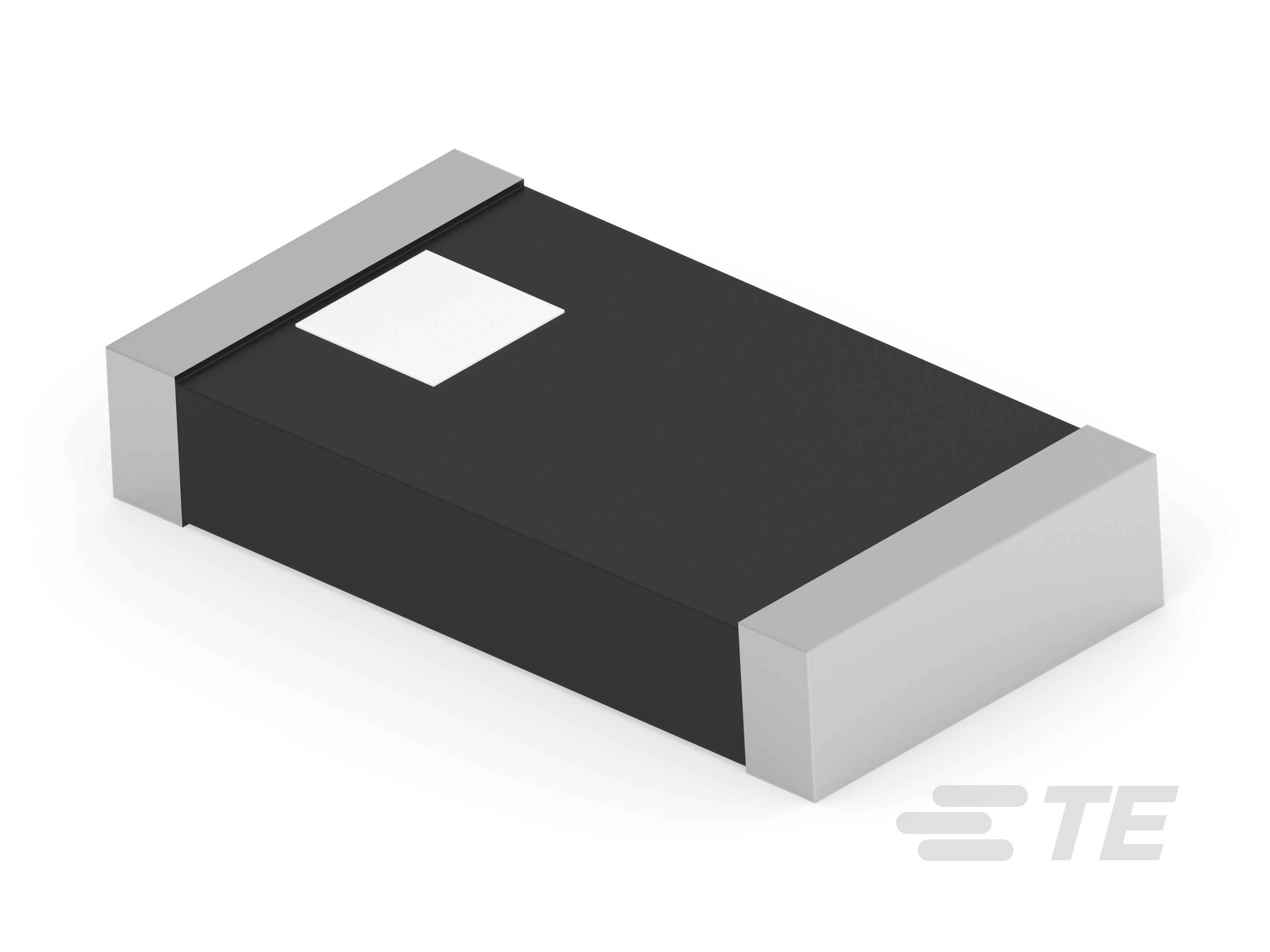

Chip Antenna, Single Band, GNSS, Internal/Embedded Mount, Surface Mount, SMD, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain

Chip ant, 1561-1602MHz, 3.05x1.6x0.55-L000703-01

L000703-01

Chip Antenna, Single Band, GNSS, Internal/Embedded Mount, Surface Mount, SMD, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain

  • TE 内部编号 L000703-01
  • TE 内部产品描述 Chip ant, 1561-1602MHz, 3.05x1.6x0.55

  • 天线类型 : 芯片

  • 频带类型 : 单频段

  • 主要应用 : GNSS

  • 无线应用 : GNSS

  • 安装位置 : 内部/嵌入式

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 天线端接 : SMD

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : 片状天线

  • 天线类型 : 芯片

  • 频带类型 : 单频段

  • 安装位置 : 内部/嵌入式

  • 端口配置 : 单端口

电气特征

  • VSWR（最大值） : <2.5:1

  • 天线操作 : 无源

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 2

  • 频率类别 : 1420 – 1620

  • 峰值增益 (dBi): 0 < 3

主体特性

  • 产品重量 : .1 g [ .0035 oz ]

机械附件

  • 极化 : 右

  • 安装类型 : 表面贴装

尺寸

  • 产品高度 : .6 mm [ .023 in ]

  • 产品长度 : 3 mm [ .118 in ]

  • 产品宽度 : 1.6 mm [ .062 in ]

操作/应用

  • 无线标准 : GPS

  • 天线环境 : 室内

  • 方向性 : 全方向

行业标准

  • 主要应用 : GNSS

  • 无线应用 : GNSS

产品供货情况

  • 适用区域 : 全球

包装特性

  • 封装方法 : 卷带包装

其他

  • 精度级别 : 标准
