L000684-03

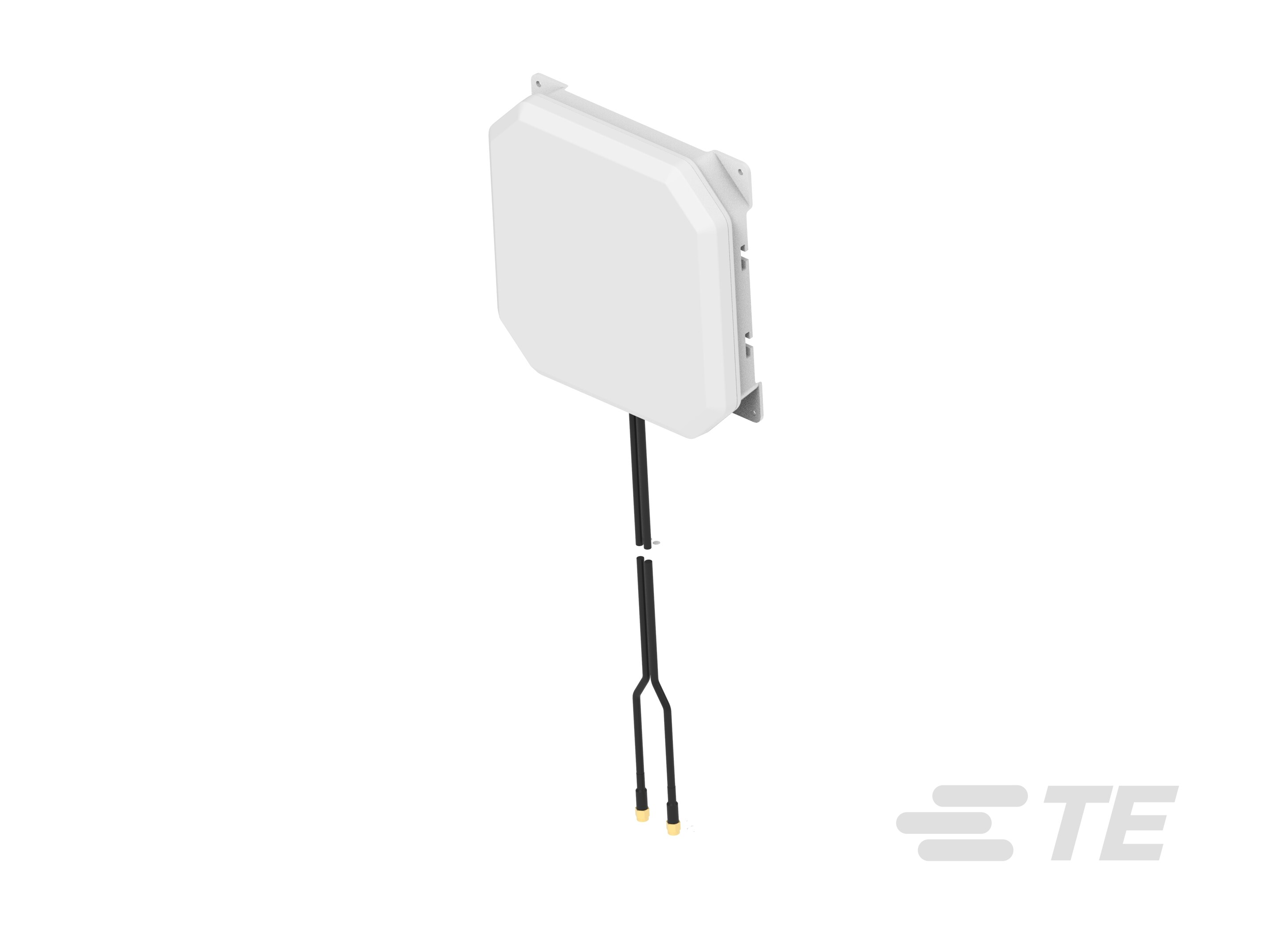

Panel Antenna, Triple Band, Wi-Fi, External Mount, Pole/Mast/Bracket Mount, RP-SMA, Directional, Multiple Ports, > 6 dBi Peak Gain

PANEL,TRI-BAND,75CM, RP-SMAM, 2P-L000684-03

L000684-03

Panel Antenna, Triple Band, Wi-Fi, External Mount, Pole/Mast/Bracket Mount, RP-SMA, Directional, Multiple Ports, > 6 dBi Peak Gain

    • ProSig
  • TE 内部编号 L000684-03
  • TE 内部产品描述 PANEL,TRI-BAND,75CM, RP-SMAM, 2P
  • 别名 ID PSD24716-75RSMM

  • 天线类型 : 面板

  • 频带类型 : 三频带

  • 主要应用 : Wi-Fi

  • 无线应用 : Wi-Fi

  • 安装位置 : 外部

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

Product And Material Test Reports

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 天线端接 : RP-SMA

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : 平板天线

  • 天线类型 : 面板

  • 频带类型 : 三频带

  • 安装位置 : 外部

  • 端口配置 : 多个端口

电气特征

  • VSWR（最大值） : < 2.0:1

  • 天线操作 : 无源

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 6

  • 频段 (MHz): 2400 – 2500, 4900 – 5900, 6000 – 7125

  • 频率类别 : 2400 – 7125

  • 峰值增益 (dBi): > 6

主体特性

  • 产品重量 : 430 g [ 15.2 oz ]

机械附件

  • 极化 : 双倾斜 45°

  • 安装类型 : 立柱/桅杆/支架安装

尺寸

  • 电缆绝缘直径（最大值） : 2.8 mm [ .11 in ]

  • 电缆长度 : .75 m [ 2.46 ft ]

  • 产品高度 : 46.5 mm [ 1.83 in ]

  • 产品长度 : 200 mm [ 7.87 in ]

  • 产品宽度 : 200 mm [ 7.87 in ]

操作/应用

  • 无线标准 : 802.11 a/g/n/ac/ax/be Wifi

  • 天线环境 : 室外

  • 方向性 : 方向

行业标准

  • IP 等级 : IP67

  • 主要应用 : Wi-Fi

  • 无线应用 : Wi-Fi

产品供货情况

  • 适用区域 : 全球

包装特性

  • 封装方法 : Box

其他

  • 精度级别 : 标准
