L000670-80
PCB Antenna, Multi Band, GNSS, Internal/Embedded Mount, Printed Circuit Board Mount, SMA, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
L000670-80
PCB Antenna, Multi Band, GNSS, Internal/Embedded Mount, Printed Circuit Board Mount, SMA, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
- TE 内部编号 L000670-80

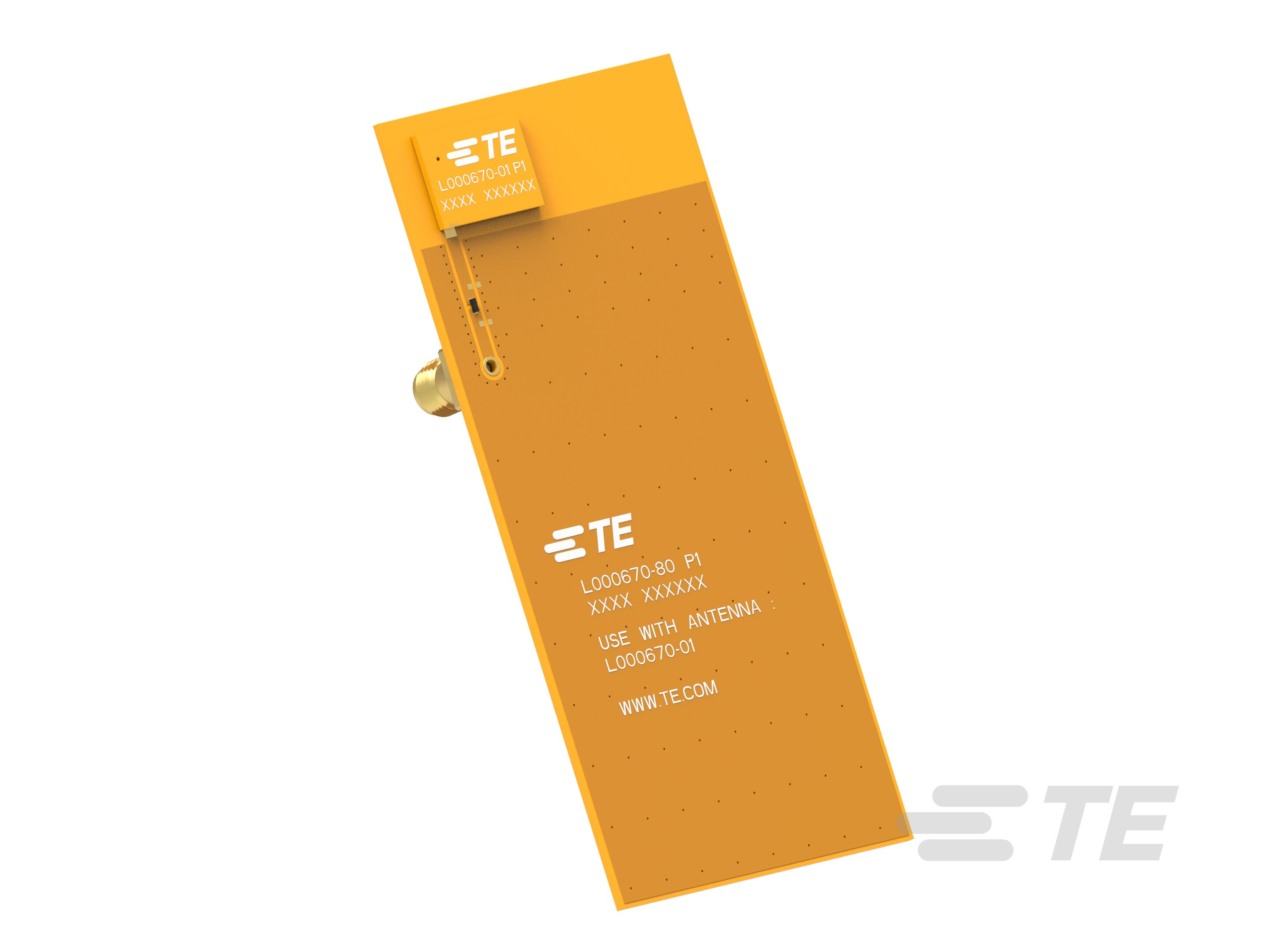

- TE 内部产品描述 L1/L5 MICRO SPLATCH GNSS ANTENNA EVB
-
天线类型 : PCB
-
频带类型 : 多带式
-
主要应用 : GNSS
-
无线应用 : GNSS
-
安装位置 : 内部/嵌入式
文档
产品图纸
- L1/L5 MICRO SPLATCH GNSS CHIP ANTENNA ENG_CD_L000670_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L000670-80_1.pdf 3D
- 下载查看 ENG_CVM_CVM_L000670-80_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L000670-80_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_L000670-80_1.3d_stp.zip 英文版本
数据表/目录页
- L1/L5 MICRO SPLATCH GNSS CHIP ANTENNA ENG_DS_L000670_A5.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-61420_B1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : PCB
-
天线类型 : PCB
-
频带类型 : 多带式
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <2.5:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 2.7
-
频段 (MHz): 1175 – 1177, 1560 – 1607
-
频率类别 : 1164 – 1610
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : 3 g [ .105 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 印刷电路板安装
尺寸
-
产品高度 : 2 mm [ .079 in ]
-
产品长度 : 41 mm [ 1.61 in ]
-
产品宽度 : 90 mm [ 3.54 in ]
操作/应用
-
无线标准 : GPS
-
天线环境 : 室内
-
方向性 : 全方向
行业标准
-
主要应用 : GNSS
-
无线应用 : GNSS
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋/盒
其他
-
精度级别 : 标准
