L000601-01

Chip Antenna, Wide Band, UWB, Internal/Embedded Mount, Printed Circuit Board Mount, SMD, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain

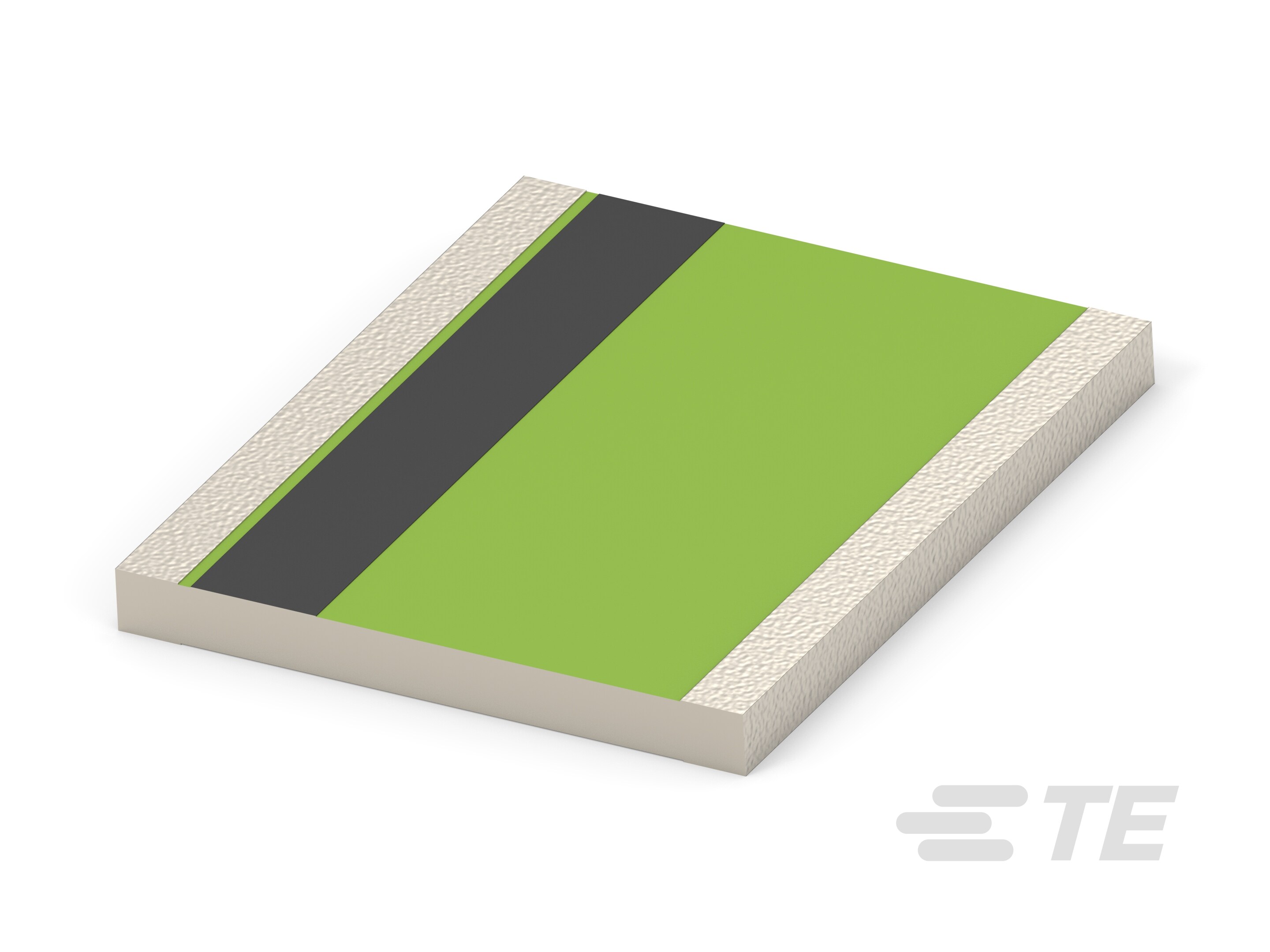

UWB Ceramic chip antenna-L000601-01

L000601-01

Chip Antenna, Wide Band, UWB, Internal/Embedded Mount, Printed Circuit Board Mount, SMD, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain

  • TE 内部编号 L000601-01
  • TE 内部产品描述 UWB Ceramic chip antenna

  • 天线类型 : 芯片

  • 频带类型 : 宽频段

  • 主要应用 : UWB

  • 无线应用 : UWB

  • 安装位置 : 内部/嵌入式

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 天线端接 : SMD

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : 片状天线

  • 天线类型 : 芯片

  • 频带类型 : 宽频段

  • 安装位置 : 内部/嵌入式

  • 端口配置 : 单端口

电气特征

  • VSWR（最大值） : <2.5:1

  • 天线操作 : 无源

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 4

  • 频段 (MHz): 6000 – 8250

  • 峰值增益 (dBi): 3 < 6

主体特性

  • 产品重量 : .05 g [ .00176 oz ]

机械附件

  • 极化 : 线性

  • 安装类型 : 印刷电路板安装

尺寸

  • 产品高度 : .5 mm [ .019 in ]

  • 产品长度 : 5 mm [ .196 in ]

  • 产品宽度 : 6 mm [ .236 in ]

操作/应用

  • 无线标准 : UWB

  • 天线环境 : 室内

  • 方向性 : 全方向

行业标准

  • 主要应用 : UWB

  • 无线应用 : UWB

产品供货情况

  • 适用区域 : 全球

包装特性

  • 封装方法 : 卷/盒

其他

  • 精度级别 : 标准
