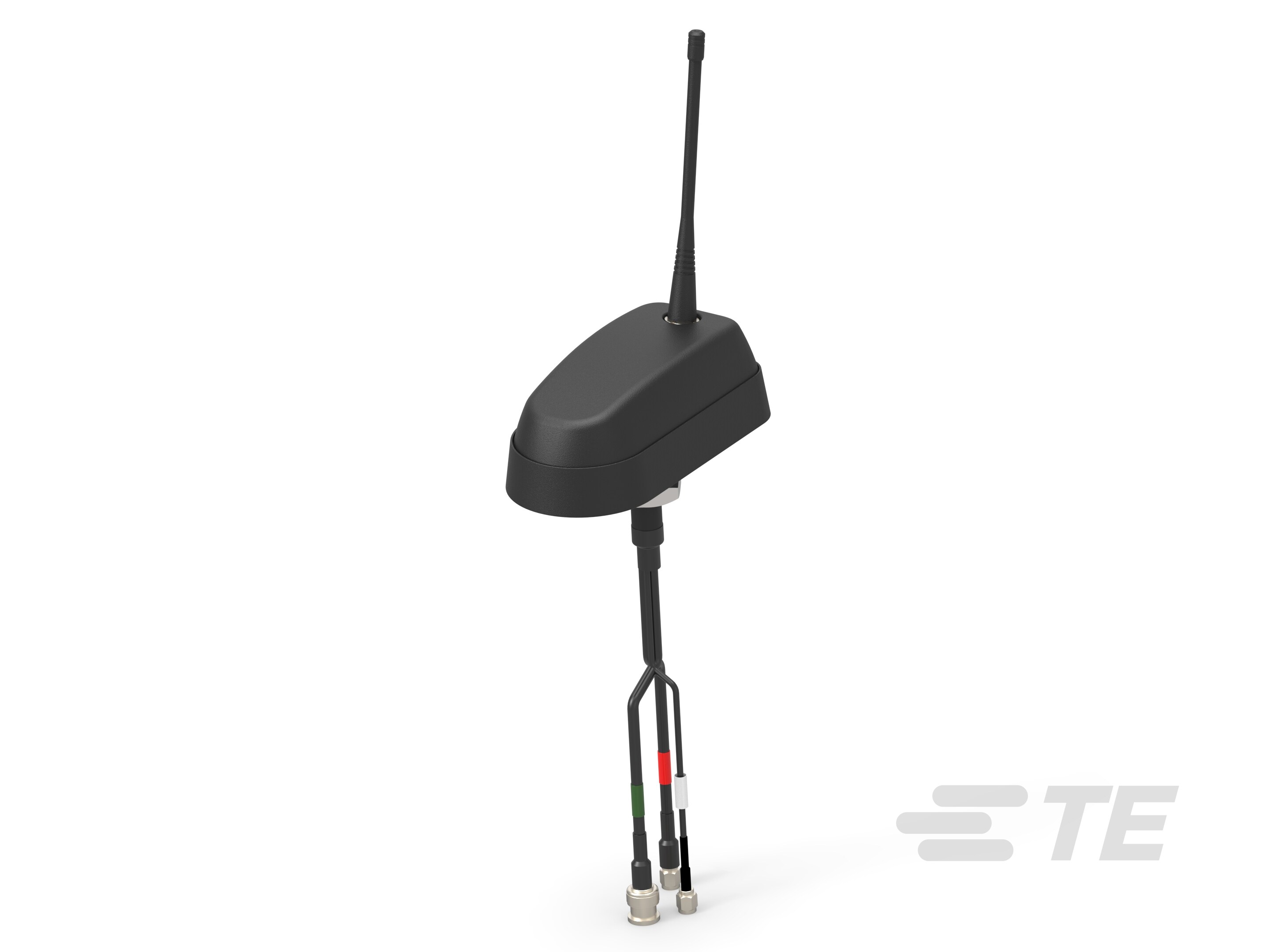

Name: FPL pro Antenna, 3-Port, WI-FI GNSS UHF
Brand: TE Connectivity (TE)

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

天线端接 : BNC, SMA
天线产品类型 : 天线

结构特性

天线种类 : 车辆
天线类型 : 鲨鱼鳍式
频带类型 : 多带式
安装位置 : 外部
端口配置 : 多个端口

电气特征

VSWR（最大值） : <3:1
天线操作 : 无源
阻抗 (Ω): 50

信号特征

增益（最大值） (dB): 3.6, 4.9, 8.2
频段 (MHz): 350 – 470, 2400 – 2500, 4900 – 7125
峰值增益 (dBi): > 6

主体特性

产品重量 : 720 g [ 25.4 oz ]

机械附件

安装孔尺寸 : 21 mm [ 3/4 in ]
极化 : 线性
安装类型 : 螺柱安装

尺寸

电缆长度 : 5 m [ 16.4 ft ]
产品高度 : 48.6 mm [ 1.91 in ]
产品长度 : 139.2 mm [ 5.48 in ]
产品宽度 : 69.2 mm [ 2.72 in ]

使用环境

电缆类型 : LMR 195, RG 174

操作/应用

无线标准 : WLAN 双波段所有标准兼容
天线环境 : 室外
方向性 : 全方向

行业标准

IP 等级 : IP67, IP69K
主要应用 : 车辆
无线应用 : 车辆

产品供货情况

适用区域 : 全球

包装特性

封装方法 : Carton

其他

精度级别 : 标准

L000573-02

Shark Fin Antenna, Multi Band, Vehicular, External Mount, Stud Mount, BNC / SMA, Omnidirectional, Multiple Ports, > 6 dBi Peak Gain

L000573-02

Shark Fin Antenna, Multi Band, Vehicular, External Mount, Stud Mount, BNC / SMA, Omnidirectional, Multiple Ports, > 6 dBi Peak Gain
