L000550-06

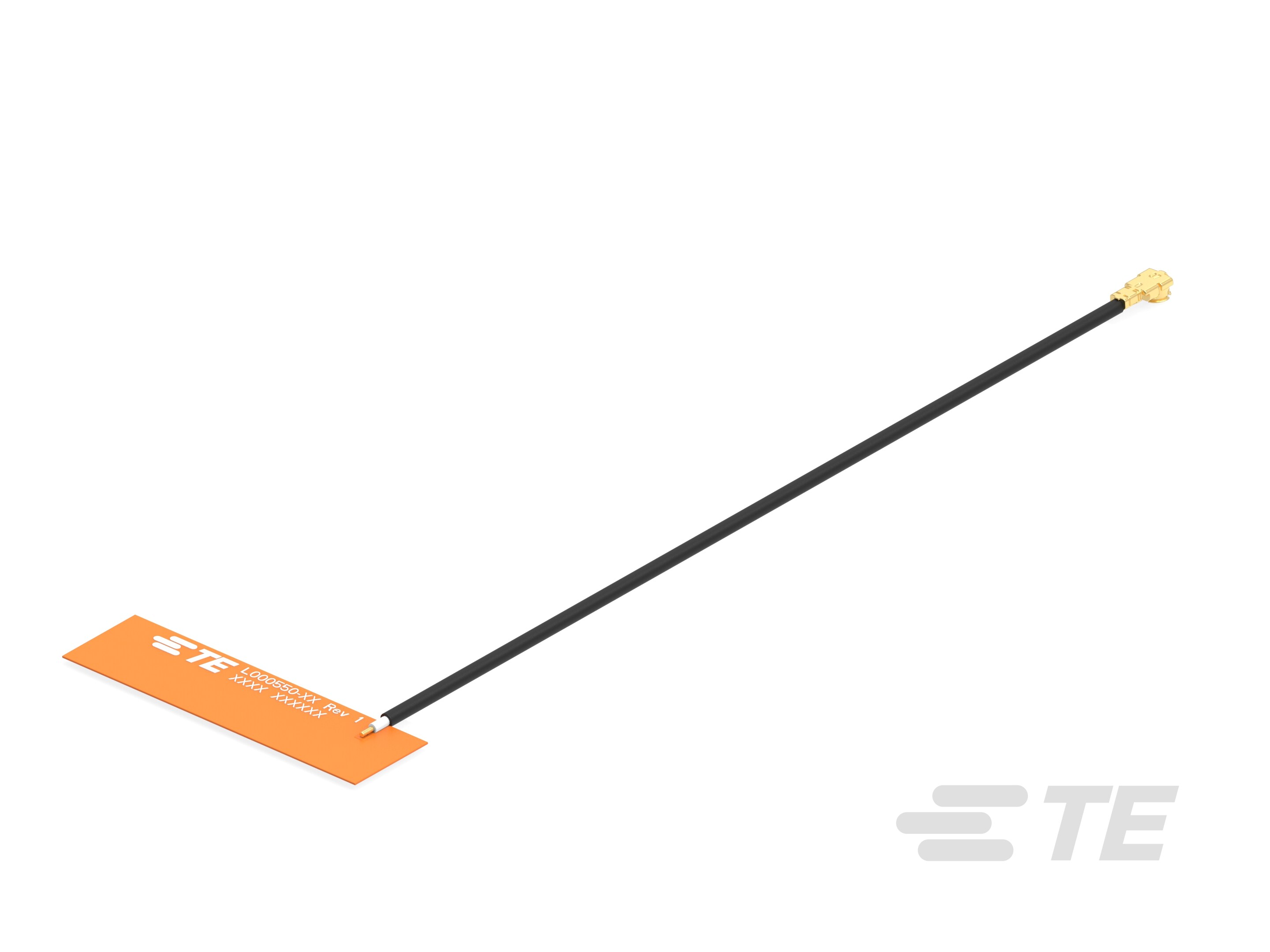

Flexible PCB (FPC) Antenna, ISM, Internal/Embedded Mount, Adhesive Mount, MHF4, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
L000550-06
Flexible PCB (FPC) Antenna, ISM, Internal/Embedded Mount, Adhesive Mount, MHF4, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
- TE 内部编号 L000550-06
- TE 内部产品描述 FPC ANT, HDP, 150mm, MHF4, LPWAN 915HMz
-
天线类型 : 柔性 PCB (FPC)
-
主要应用 : ISM
-
安装位置 : 内部/嵌入式
-
安装类型 : 粘贴式安装
-
天线端接 : MHF4
文档
产品图纸
- FPC, ANT, 915HMz, VDP ENG_CD_C_L000550_2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L000550-06_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L000550-06_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_L000550-06_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L000550-06_A.2d_dxf.zip 英文版本
数据表/目录页
- L000550_DS ENG_DS_L000550_DS_A2.pdf 英文版本
- dnd-Flyer-ISM-868-915-MHz-Antennas-en ENG_DS_dnd-Flyer-ISM-868-915-MHz-Antennas-en_A.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-61449_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : MHF4
-
天线产品类型 : 天线
结构特性
-
天线种类 : 柔性 PCB
-
天线类型 : 柔性 PCB (FPC)
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <1.5:1
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 1.3
-
频段 (MHz): 902 – 928
-
频率类别 : 902 – 930
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : .55 g [ .035 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 粘贴式安装
尺寸
-
电缆绝缘直径（最大值） : .7 mm [ .028 in ]
-
电缆长度 : .15 m [ .49 ft ]
-
产品高度 : 2 mm [ .078 in ]
-
产品长度 : 35 mm [ 1.377 in ]
-
产品宽度 : 9.2 mm [ .362 in ]
-
产品直径 : 1.13 mm [ .044 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : ISM
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
