L000423-04
Shark Fin Antenna, Multi Band, Vehicular, External Mount, Stud Mount, RP-SMA / SMA / TNC, Omnidirectional, Multiple Ports, 3 < 6 dBi Peak Gain
L000423-04
Shark Fin Antenna, Multi Band, Vehicular, External Mount, Stud Mount, RP-SMA / SMA / TNC, Omnidirectional, Multiple Ports, 3 < 6 dBi Peak Gain
- TE 内部编号 L000423-04

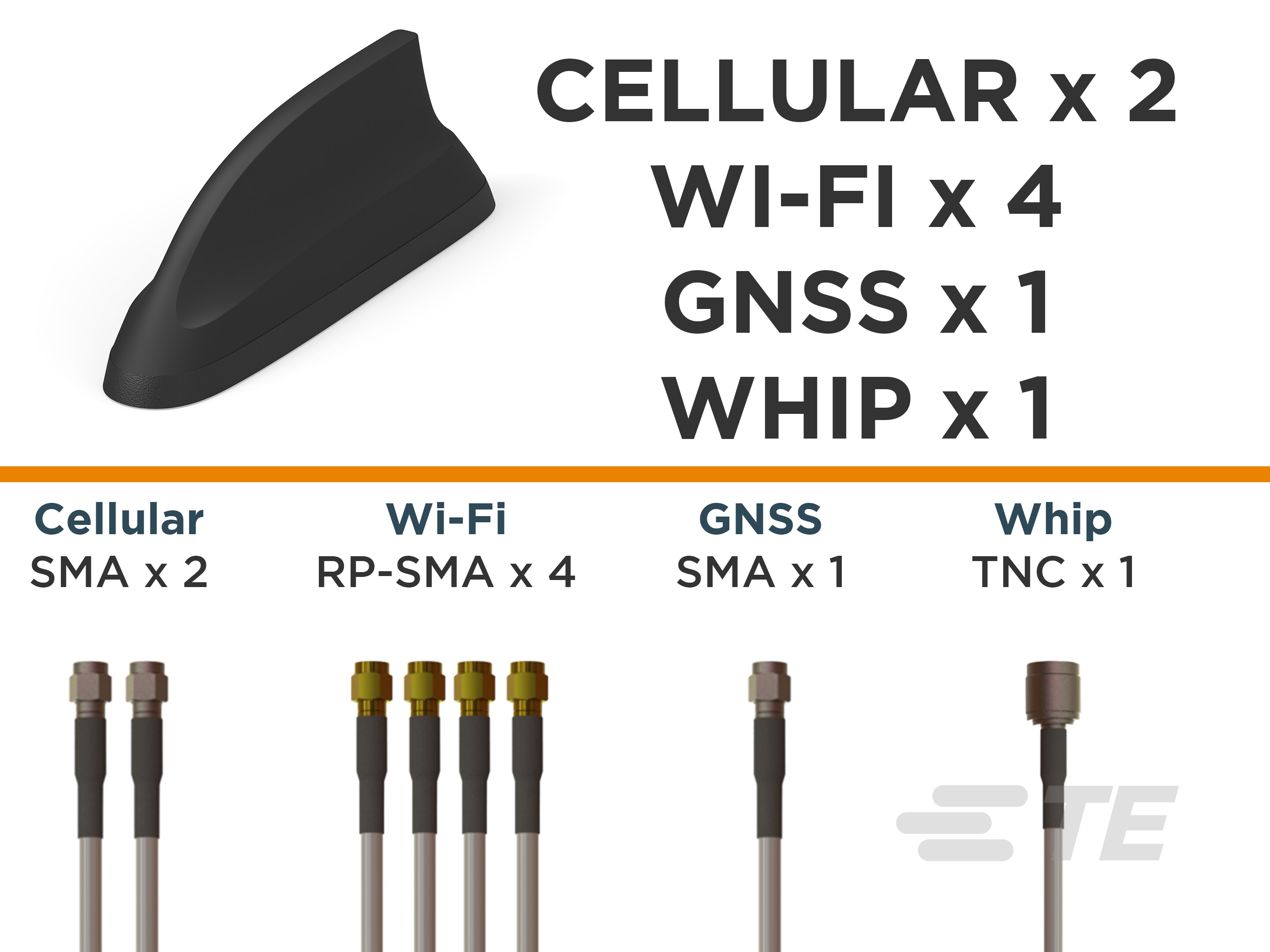

- TE 内部产品描述 8-Port,2x 5G/LTE,4x WiFi,1xGNSS,Whip,BLK
- 别名 ID VFE61729BL-530AA
-
天线类型 : 鲨鱼鳍式
-
频带类型 : 多带式
-
主要应用 : 车辆
-
无线应用 : 车辆
-
安装位置 : 外部
文档
产品图纸
- Dimensional Drawing C-L000423 ENG_CD_C-L000423_2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L000423-04_1.pdf 3D
- 下载查看 ENG_CVM_CVM_L000423-04_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L000423-04_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_L000423-04_1.3d_igs.zip 英文版本
数据表/目录页
- FP20 auto Datasheet and Kitting Guide ENG_DS_FP20_auto_Datasheet_and_Kitting_Guide_A3.pdf 英文版本
产品规格
- 手册/用户指南 ENG_SS_402-160055_A.pdf 英文版本
- 测试规范 ENG_SS_108-160773_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : RP-SMA, SMA, TNC
-
天线产品类型 : 天线
结构特性
-
天线种类 : 鲨鱼鳍天线
-
天线类型 : 鲨鱼鳍式
-
频带类型 : 多带式
-
安装位置 : 外部
-
端口配置 : 多个端口
电气特征
-
VSWR（最大值） : <3:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 2, 3, 3.3, 3.7, 4.6, 4.8
-
频段 (MHz): 4900 – 6000, 617 – 960, 4000 – 7200, 1427 – 1511, 2400 – 2500, 1690 – 4000
-
频率类别 : 617 – 7125
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : 2100 g [ 74.08 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 螺柱安装
尺寸
-
电缆长度 : 5.3 m [ 17.4 ft ]
-
产品高度 : 84 mm [ 3.3 in ]
-
产品长度 : 245 mm [ 9.64 in ]
-
产品宽度 : 63 mm [ 2.48 in ]
操作/应用
-
无线标准 : 蜂窝
-
天线环境 : 室外
-
方向性 : 全方向
行业标准
-
IP 等级 : IP67, IP69K
-
主要应用 : 车辆
-
无线应用 : 车辆
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : Carton
其他
-
精度级别 : 标准
