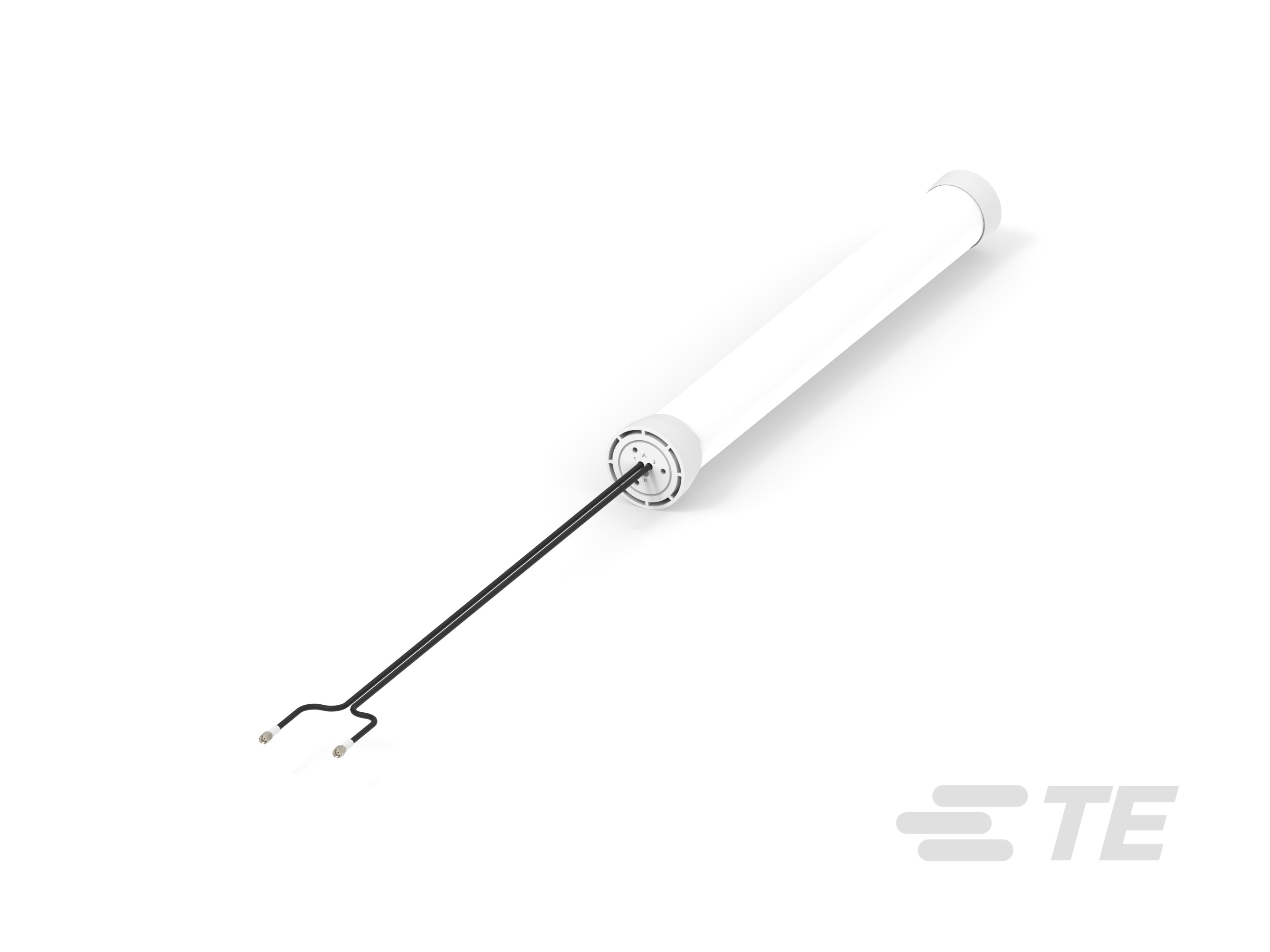

Baton/Stick Antenna, Wide Band, 5G / Cellular, External Mount, Pole/Mast/Bracket Mount, SMA, Omnidirectional, Multiple Ports, 3 < 6 dBi Peak Gain
L000320-01
Baton/Stick Antenna, Wide Band, 5G / Cellular, External Mount, Pole/Mast/Bracket Mount, SMA, Omnidirectional, Multiple Ports, 3 < 6 dBi Peak Gain
- TE 内部编号 L000320-01
- TE 内部产品描述 OMNI,2x2 MIMO BATON,617-960/1427-6000MHz
- 别名 ID OPD61603-500SMAM
-
天线类型 : 棒状/条状
-
频带类型 : 宽频段
-
主要应用 : 5G, 蜂窝
-
无线应用 : 5G, 蜂窝
-
安装位置 : 外部
文档
产品图纸
- C-L000320-01 ENG_CD_C-L000320-01-L_A2.pdf 英文版本
- OMNI, 2x2 MIMO BATON 617-960/1427-6000MHz ENG_CD_C-L000320-01_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L000320-01_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L000320-01_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L000320-01_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_L000320-01_A.2d_dxf.zip 英文版本
数据表/目录页
- ANT-DS-RP_20 ENG_DS_ANT-DS-RP_20_A3.pdf 英文版本
机构认证
- UK Declaration of Conformity ENG_AAD_UKCA_CERT_PM123UKCA50195_ENG_C1_1.pdf 英文版本
- CE 符合性声明 ENG_AAD_CE_CERT_PM123CE50155_ENG_C1_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 棒式
-
天线类型 : 棒状/条状
-
频带类型 : 宽频段
-
安装位置 : 外部
-
端口配置 : 多个端口
电气特征
-
VSWR（最大值） : < 2.0:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 3, 5
-
频段 (MHz): 617 – 960, 4900 – 6000, 1427 – 2700
-
频率类别 : 617 – 6000
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : 790 g [ 27.9 oz ]
机械附件
-
极化 : 垂直线性
-
安装类型 : 立柱/桅杆/支架安装
尺寸
-
电缆长度 : 5 m [ 16.4 ft ]
-
产品高度 : 554 mm [ 21.8 in ]
-
产品宽度 : 74 mm [ 2.9 in ]
操作/应用
-
无线标准 : 蜂窝
-
天线环境 : 室外
-
方向性 : 全方向
行业标准
-
IP 等级 : IP67
-
主要应用 : 5G, 蜂窝
-
无线应用 : 5G, 蜂窝
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : Carton
其他
-
精度级别 : 标准
