L000306-01

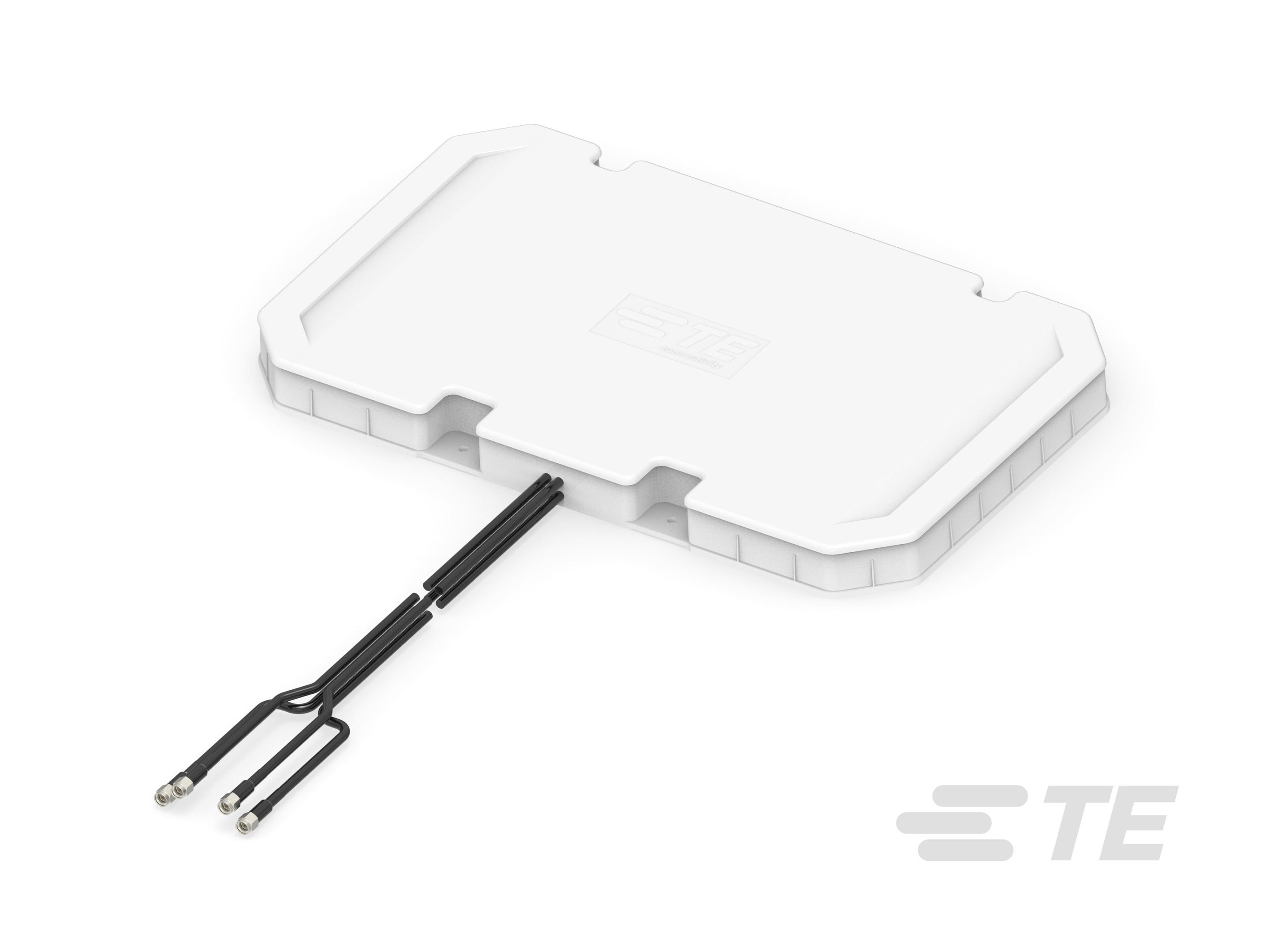

Panel Antenna, Multi Band, 5G, External Mount, SMA, Omnidirectional, Multiple Ports, > 6 dBi Peak Gain
L000306-01
Panel Antenna, Multi Band, 5G, External Mount, SMA, Omnidirectional, Multiple Ports, > 6 dBi Peak Gain
- TE 内部编号 L000306-01
- TE 内部产品描述 RP40 lite, 4x4 MiMo 5G,4G/LTE, OMNI
- 别名 ID PDQ61606C-500SMAM
-
天线类型 : 面板
-
频带类型 : 多带式
-
主要应用 : 5G
-
无线应用 : 蜂窝
-
安装位置 : 外部
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L000306-01_1.pdf 3D
- 下载查看 ENG_CVM_CVM_L000306-01_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L000306-01_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_L000306-01_1.3d_stp.zip 英文版本
数据表/目录页
- RP40 lite Datasheet ENG_DS_RP40lite-Datasheet_A1.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-160801_A.pdf 英文版本
机构认证
- UK Declaration of Conformity ENG_AAD_UKCA_CERT_PM123UKCA50293_ENG_C1_1.pdf 英文版本
- CE 符合性声明 ENG_AAD_CE_CERT_PM123CE50289_ENG_C1_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 平板天线
-
天线类型 : 面板
-
频带类型 : 多带式
-
安装位置 : 外部
-
端口配置 : 多个端口
电气特征
-
VSWR（最大值） : <2.2:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 6.5
-
频段 (MHz): 617 – 698, 1559 – 1606, 698 – 960, 1690 – 4200, 1427 – 1496, 4200 – 6000
-
频率类别 : 617 – 6000
-
峰值增益 (dBi): > 6
主体特性
-
产品重量 : 1300 g [ 45.86 oz ]
机械附件
-
极化 : 线性
尺寸
-
电缆绝缘直径（最大值） : 2.94 mm [ .12 in ]
-
电缆长度 : 5 m [ 16.4 ft ]
-
产品高度 : 30 mm [ 1.181 in ]
-
产品长度 : 230 mm [ 9.05 in ]
-
产品宽度 : 380 mm [ 14.96 in ]
操作/应用
-
无线标准 : 蜂窝
-
天线环境 : 室外
-
方向性 : 全方向
行业标准
-
IP 等级 : IP66
-
主要应用 : 5G
-
无线应用 : 蜂窝
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : Box
其他
-
精度级别 : 标准
