TS-213-GE12-020B

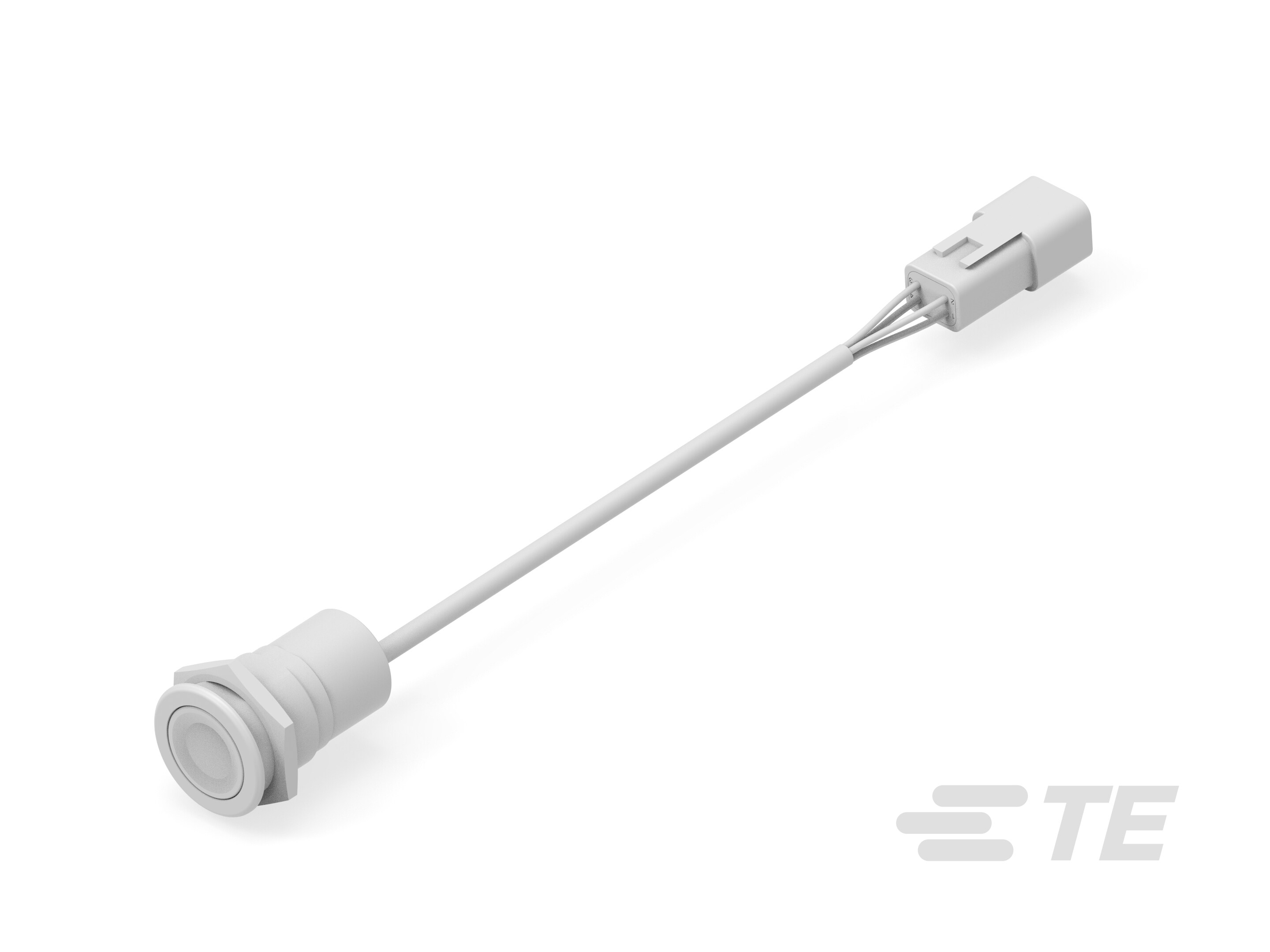

General Purpose Push Button Switch, Single Pole - Double Throw Configuration (Pole-Throw), Single Actuator, Flush Actuator, KISSLING Series TS
TS-213-GE12-020B
General Purpose Push Button Switch, Single Pole - Double Throw Configuration (Pole-Throw), Single Actuator, Flush Actuator, KISSLING Series TS
-
- KISSLING
- KISSLING 系列 TS
- TE 内部编号 K1158400
- TE 内部产品描述 Push button switch TS-213-GE12-020B
-
配置（极掷） : 单极 - 双掷
-
按钮开关产品类型 : 通用按钮开关
-
致动器数量 : 单
-
致动器外形 : 齐平
-
套管种类 : 螺纹
文档
产品图纸
- Push Button Switch ENG_CD_TS-213-GE12-020B_2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_TS-213-GE12-020B_1.pdf 3D
- 下载查看 ENG_CVM_CVM_TS-213-GE12-020B_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_TS-213-GE12-020B_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_TS-213-GE12-020B_1.3d_stp.zip 英文版本
数据表/目录页
- KISSLING PUSH BUTTON SWITCH Series TS ENG_DS_K1166725_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
按钮开关产品类型 : 通用按钮开关
-
照明 : 带有
-
致动器种类 : 圆形致动器
结构特性
-
配置（极掷） : 单极 - 双掷
-
致动器数量 : 单
-
微动 : 不带
-
支撑架 : 不带
-
开关反馈类型 : 触觉
-
操作功能 : 瞬时
电气特征
-
触点额定电流 (A): 5
-
工作电压范围 (VDC): 9 – 32
主体特性
-
驱动力 : 3060 – 4588.7 g [ 108 – 162.8 oz ]
-
致动器外形 : 齐平
-
套管种类 : 螺纹
-
致动器颜色 : 黄色
接触件特性
-
开关端子电镀材料 : 银合金
机械附件
-
产品安装类型 : 面板安装
壳体特性
-
工艺密封 : 是
操作/应用
-
致动器总行程 : 2.5 mm [ .098 in ]
包装特性
-
封装方法 : Carton
