87-3-3000

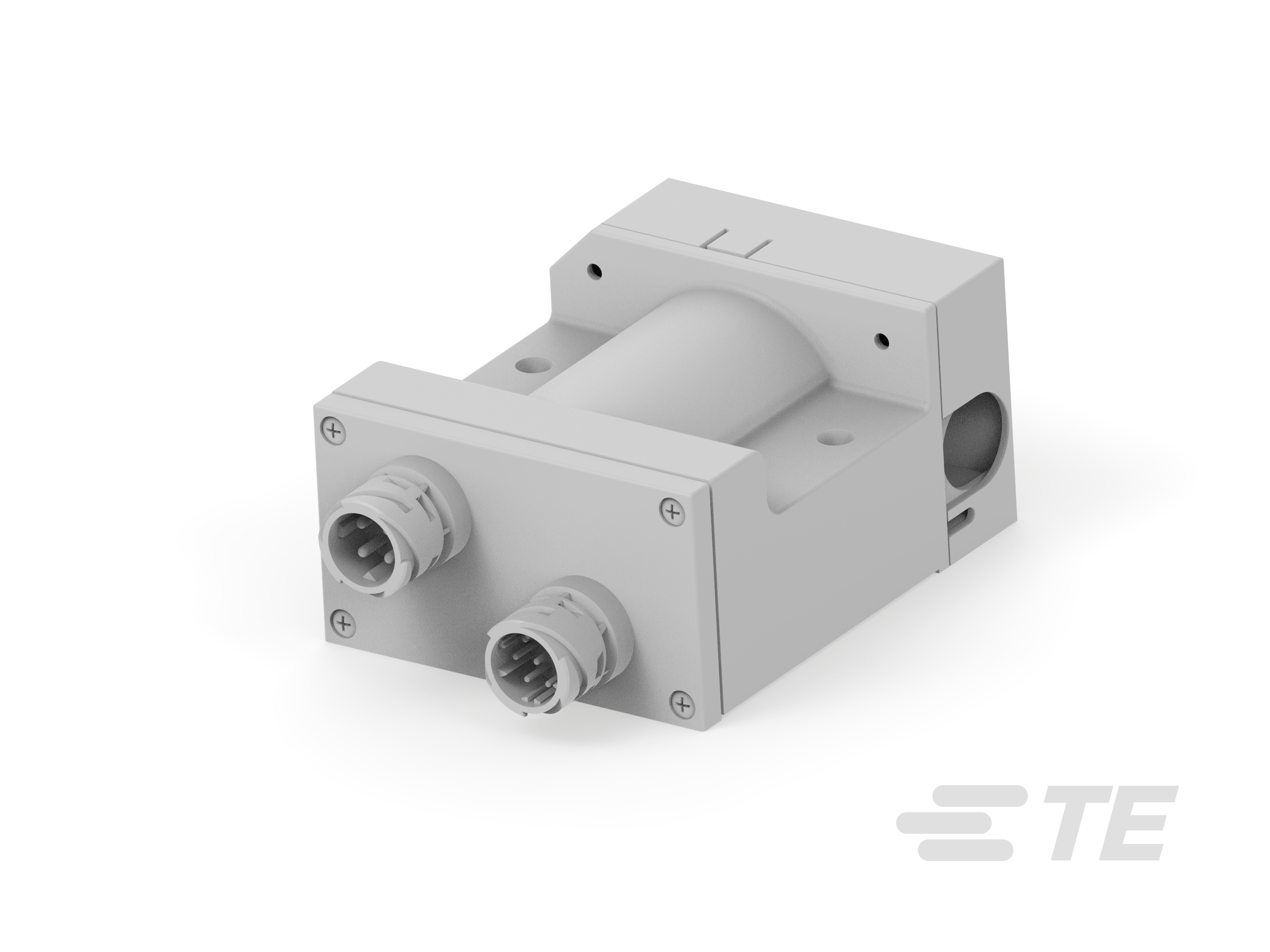

Battery Disconnect Relay, DC, Bistable, 2 Coils, 1 Form A SPST-NO, 300 A Contact Rating, 24 VDC Coil Voltage, KISSLING Series 87
87-3-3000
Battery Disconnect Relay, DC, Bistable, 2 Coils, 1 Form A SPST-NO, 300 A Contact Rating, 24 VDC Coil Voltage, KISSLING Series 87
-
- KISSLING
- KISSLING 87 系列
- TE 内部编号 K1157163
- TE 内部产品描述 ADR / GGVS 87-3-3000
-
继电器和接触器类型 : 电池断开继电器
-
线圈励磁系统 : 双稳态、2 个线圈
-
端子排列方式 : 1 Form A SPST-NO
-
电流类型 : DC
-
触点额定电流 (A): 300
文档
产品图纸
- ADR / GGVS ADR / GGVS ENG_CD_87-3-3000_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_87-3-3000_1.pdf 3D
- 下载查看 ENG_CVM_CVM_87-3-3000_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_87-3-3000_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_87-3-3000_1.3d_stp.zip 英文版本
数据表/目录页
- KISSLING ADR BATTERY MASTER SWITCH Series 87 ENG_DS_K1166692_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 电池断开继电器
结构特性
-
线圈特性 : 二极管（阴极 86）
-
端子排列方式 : 1 Form A SPST-NO
电气特征
-
线圈电阻 (Ω): 8
-
触点额定电流 (A): 300
-
线圈电压额定值 (VDC): 24
-
端子电压额定值 (VDC): 24
主体特性
-
外壳类型 : 环境密封
端接特性
-
干线端接和连接类型 : M10 公端
-
线圈端接和连接类型 : 连接器
机械附件
-
产品安装特性类型 : 安装支架
-
产品安装类型 : 机箱安装
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
环境温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
线圈励磁系统 : 双稳态、2 个线圈
-
电流类型 : DC
其他
-
端子电流类 (A): >200 – ≤500
