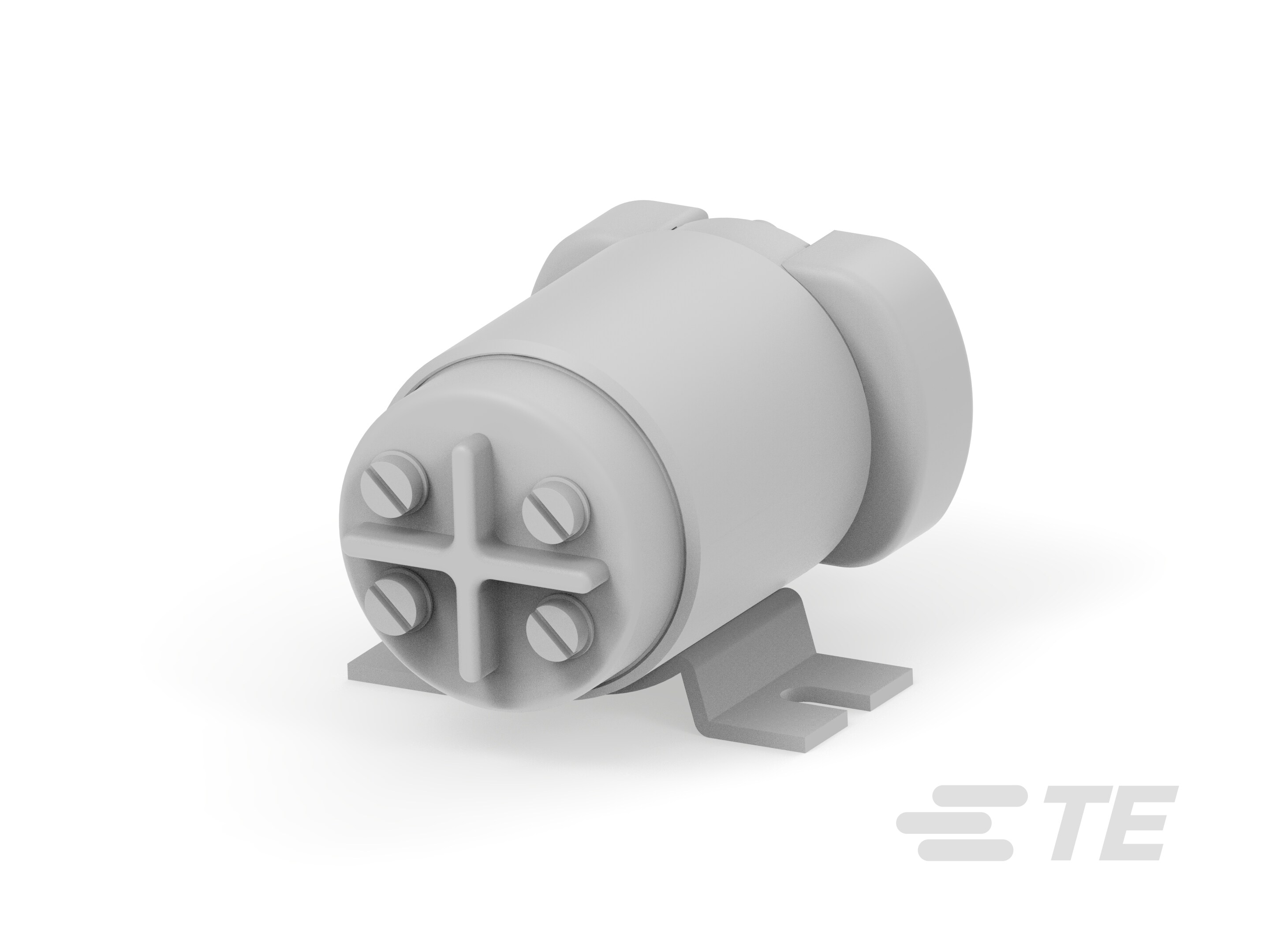

29-011-18AB
General Purpose Power Relay, DC, Monostable, 1 Form X SPST-NO-DM, 75 A Contact Rating, 60 VDC / 90 VDC Coil Voltage, KISSLING Series 29
29-011-18AB
General Purpose Power Relay, DC, Monostable, 1 Form X SPST-NO-DM, 75 A Contact Rating, 60 VDC / 90 VDC Coil Voltage, KISSLING Series 29
-
- KISSLING
- KISSLING 29 系列
- TE 内部编号 K1152132
- TE 内部产品描述 Relay 29-011-18AB
-
继电器和接触器类型 : 通用功率继电器
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 1 Form X SPST-NO-DM
-
电流类型 : DC
-
触点额定电流 (A): 75
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_29-011-18AB_1.pdf 3D
- 下载查看 ENG_CVM_CVM_29-011-18AB_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_29-011-18AB_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_29-011-18AB_1.3d_stp.zip 英文版本
数据表/目录页
- KISSLING SINGLE POLE POWER RELAYS Series 29 / 75A ENG_DS_K1166695_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
端子极数 : 1
-
线圈特性 : 线圈抑制二极管
-
端子排列方式 : 1 Form X SPST-NO-DM
电气特征
-
线圈电阻 (Ω): 900
-
端子开关负载（最小值） : 1A @ 12V
-
触点额定电流 (A): 75
-
线圈电压额定值 (VDC): 60 | 90
-
端子电压额定值 (VDC): 80
-
线圈功率额定值（直流） (W): 10
接触件特性
-
端子材料 : 银合金
操作/应用
-
线圈励磁系统 : 单稳态
-
电流类型 : DC
包装特性
-
封装方法 : 包装
其他
-
线圈功率额定值类 (W): >3 – ≤10
-
端子电流类 (A): >50 – ≤200
