44-02-002-900

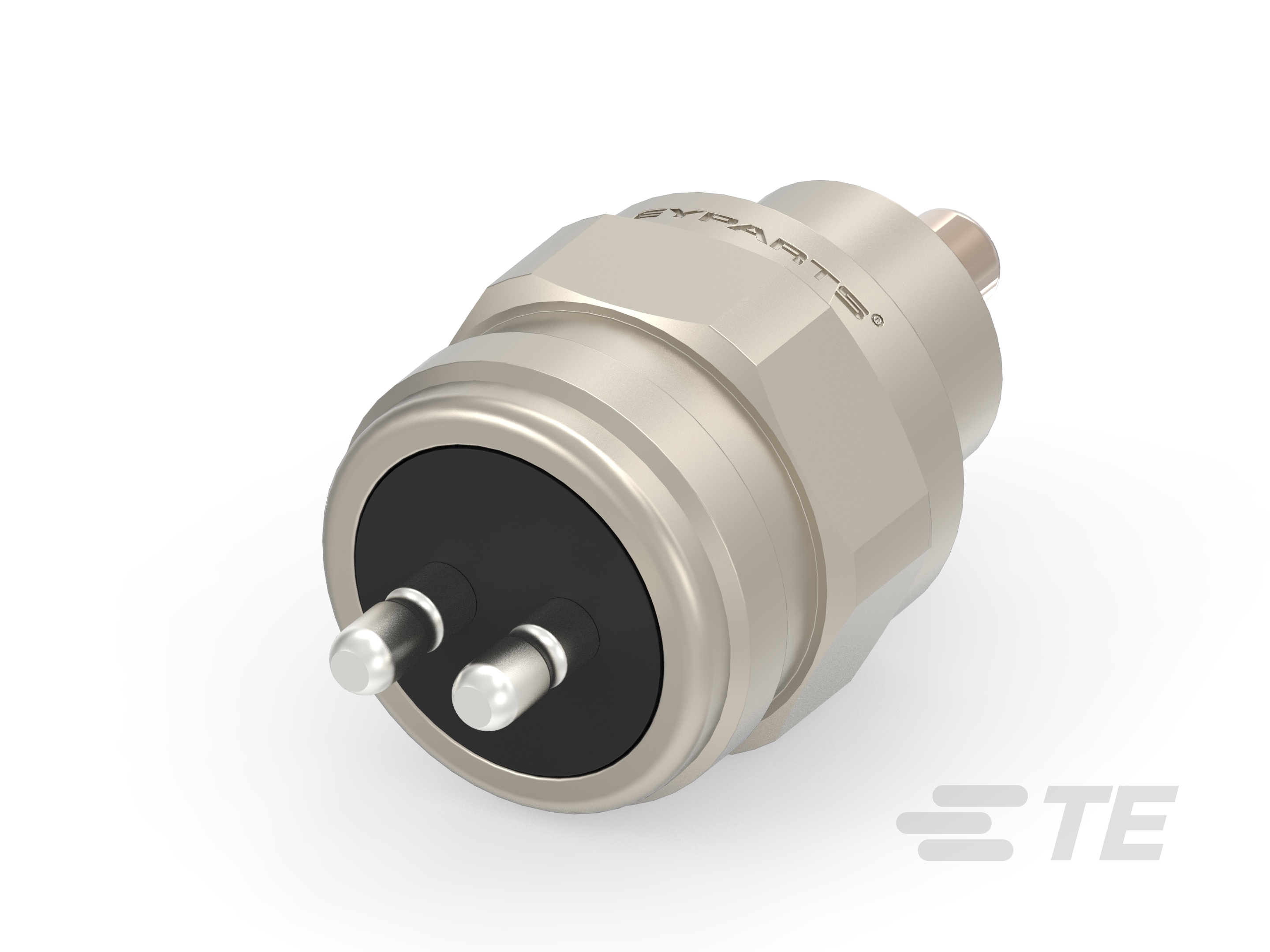

Plunger Switch, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, Process Sealed, KISSLING Series 44
44-02-002-900
Plunger Switch, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, Process Sealed, KISSLING Series 44
-
- KISSLING
- KISSLING 44 系列
- TE 内部编号 K1149909
- TE 内部产品描述 Plunger Switch 44-02-002-900
-
按钮开关产品类型 : 柱塞开关
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
-
致动器外形 : 扩展型
-
套管种类 : 螺纹
文档
产品图纸
- Stoesselschalter / Plunger Switch GER_CD_44-02-002-900_1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_44-02-002-900_1.pdf 3D
- 下载查看 ENG_CVM_CVM_44-02-002-900_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_44-02-002-900_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_44-02-002-900_1.3d_igs.zip 英文版本
数据表/目录页
- KISSLING PLUNGER SWITCH Series 44 ENG_DS_K1166727_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
按钮开关产品类型 : 柱塞开关
-
照明 : 不带
-
致动器种类 : 柱塞
结构特性
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
-
微动 : 不带
-
支撑架 : 不带
-
开关反馈类型 : 触觉
-
操作功能 : NC，瞬时
电气特征
-
触点额定电流 (A): 2.4
-
工作电压范围 (VDC): 9 – 32
主体特性
-
驱动力 : 1631.5 – 2753.2 g [ 57.5 – 97.1 oz ]
-
致动器外形 : 扩展型
-
套管种类 : 螺纹
-
套管螺纹尺寸 : M12 x 1
-
致动器颜色 : 土黄色
接触件特性
-
开关端子电镀材料 : 银合金
机械附件
-
产品安装类型 : 面板安装
壳体特性
-
工艺密封 : 是
包装特性
-
封装方法 : Tray
