26-55-22-909

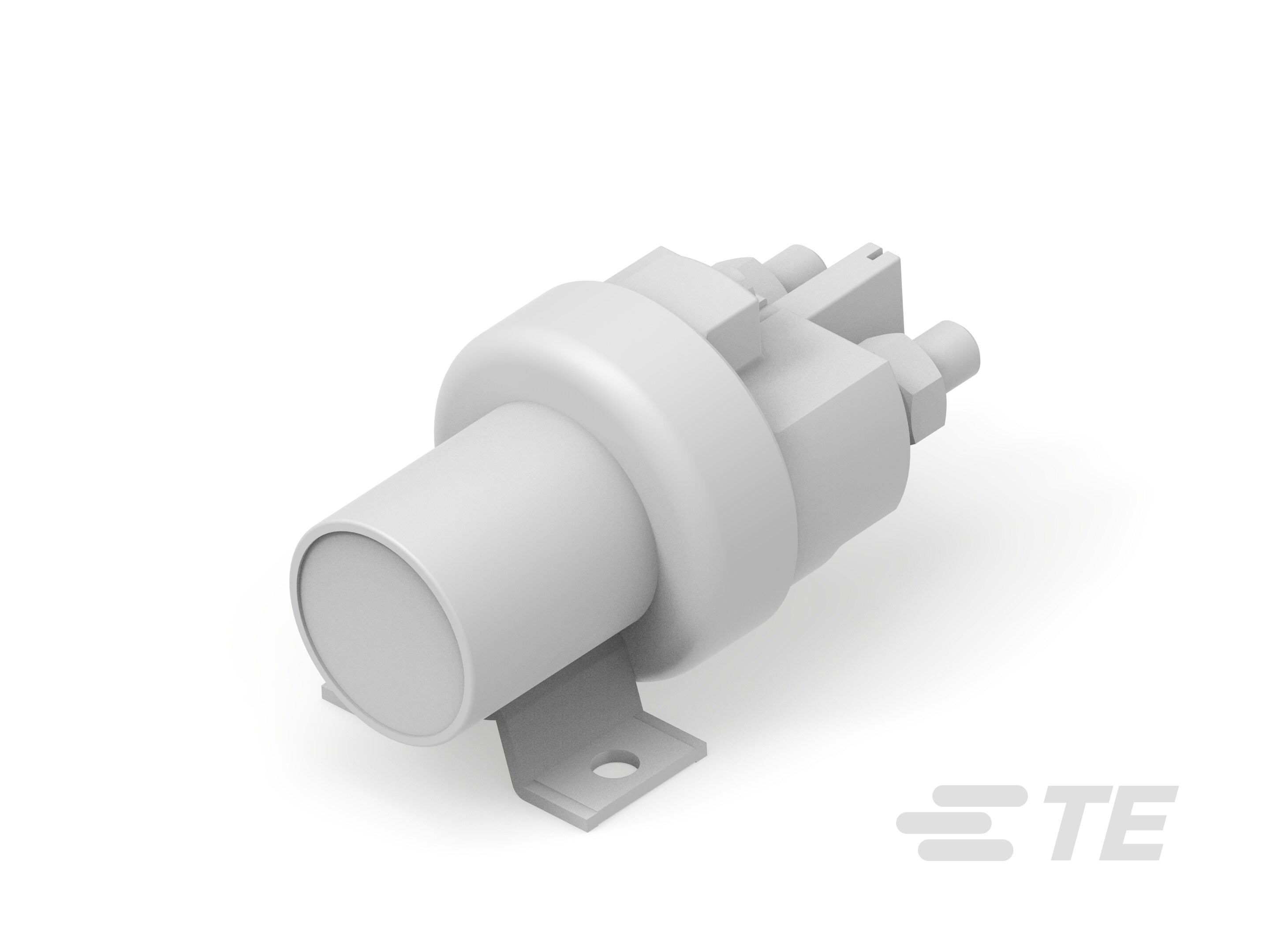

General Purpose Power Relay, DC, Monostable, 1 Form X SPST-NO-DM, 300 A Contact Rating, 15 VDC Coil Voltage, KISSLING Series 26

Relay 26-55-22-909-K1138171

26-55-22-909

General Purpose Power Relay, DC, Monostable, 1 Form X SPST-NO-DM, 300 A Contact Rating, 15 VDC Coil Voltage, KISSLING Series 26

    • KISSLING
    • KISSLING 26 系列
  • TE 内部编号 K1138171
  • TE 内部产品描述 Relay 26-55-22-909

  • 继电器和接触器类型 : 通用功率继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form X SPST-NO-DM

  • 电流类型 : DC

  • 触点额定电流 (A): 300

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 端子极数 : 1

  • 线圈特性 : 无

  • 端子排列方式 : 1 Form X SPST-NO-DM

电气特征

  • 线圈电阻 (Ω): 40

  • 触点额定电流 (A): 300

  • 线圈电压额定值 (VDC): 15

  • 端子电压额定值 (VDC): 12

接触件特性

  • 端子材料 : 银合金

机械附件

  • 产品安装特性类型 : 安装支架

  • 产品安装类型 : 机箱安装

尺寸

  • 产品高度 : 51.7 mm [ 2.035 in ]

  • 产品长度 : 94 mm [ 3.7 in ]

  • 产品宽度 : 50 mm [ 1.969 in ]

操作/应用

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

包装特性

  • 封装方法 : Carton

其他

  • 端子电流类 (A): >200 – ≤500

  • Height Class (Mechanical) : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

  • Length Class (Mechanical) : >70 mm [ >2.756 in ]

  • Width Class (Mechanical) : >33 mm [ >1.299 in ]
