Name: Relay 30-221-12
Brand: KISSLING

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

继电器和接触器类型 : 通用功率继电器

结构特性

端子极数 : 1
线圈特性 : 线圈抑制二极管
端子排列方式 : 1 Form C SPDT-CO

电气特征

线圈电阻 (Ω): 4.1 – 6.4
触点额定电流 (A): 200
线圈电压额定值 (VDC): 28
端子电压额定值 (VDC): 28
线圈功率额定值（直流） (W): .089

主体特性

外壳类型 : 环境密封

接触件特性

端子材料 : 银合金

端接特性

干线端接和连接类型 : M8 公端
线圈端接和连接类型 : M4 螺钉

机械附件

产品安装特性类型 : 安装支架
产品安装类型 : 机箱安装

尺寸

产品高度 : 55.5 mm [ 2.185 in ]
产品长度 : 132 mm [ 5.19 in ]
产品宽度 : 62 mm [ 2.44 in ]

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

线圈励磁系统 : 双稳态、2 个线圈、已极化
电流类型 : DC

包装特性

封装方法 : Carton

其他

线圈功率额定值类 (W): ≤.15
端子电流类 (A): >50 – ≤200
高度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]
长度类（机械） : >70 mm [ >2.756 in ]
宽度类（机械） : >33 mm [ >1.299 in ]

30-221-12

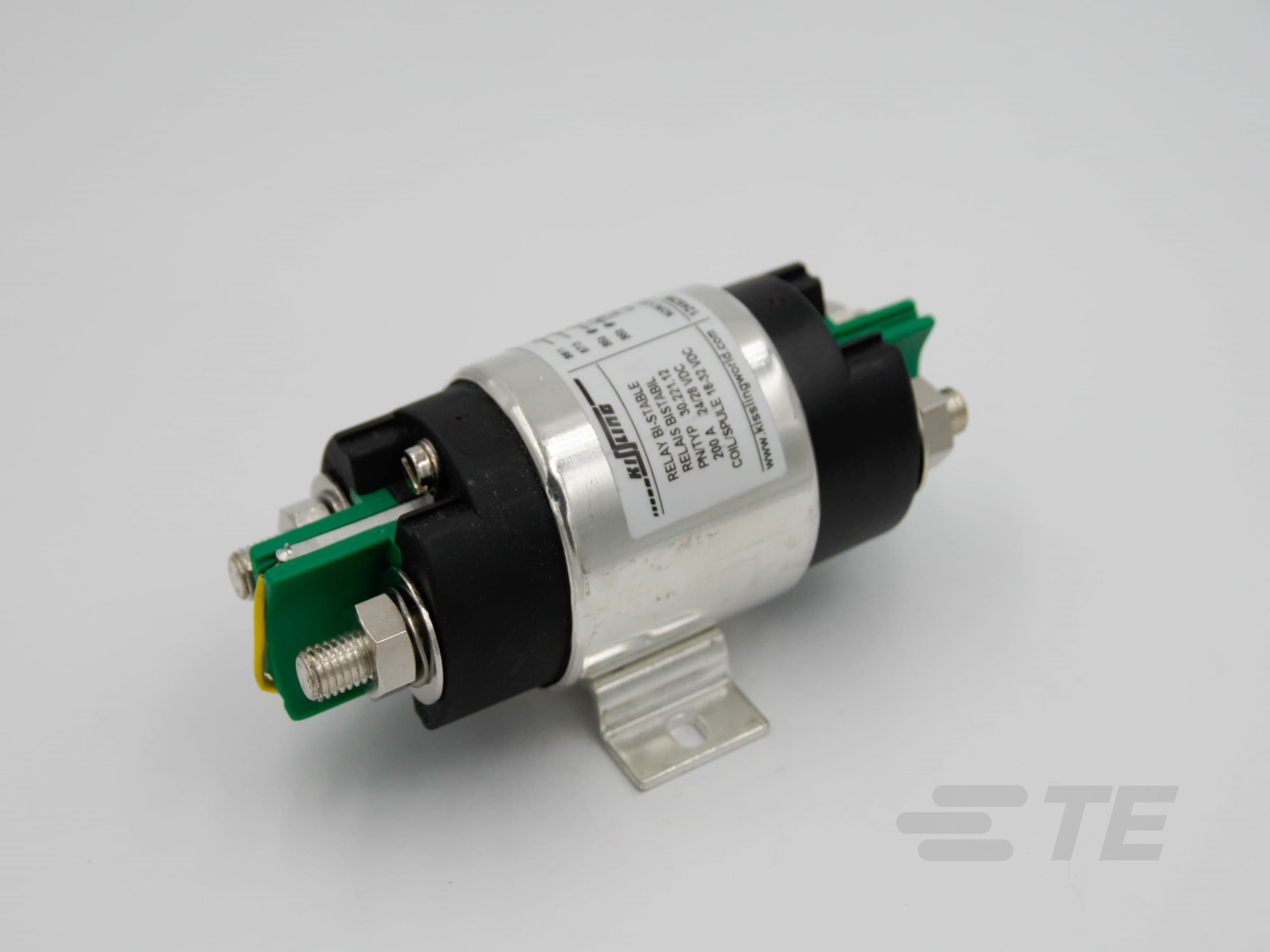

General Purpose Power Relay, DC, Bistable, 2 Coils, Polarized, 1 Form C SPDT-CO, 200 A Contact Rating, 28 VDC Coil Voltage, KISSLING Series 30

30-221-12

General Purpose Power Relay, DC, Bistable, 2 Coils, Polarized, 1 Form C SPDT-CO, 200 A Contact Rating, 28 VDC Coil Voltage, KISSLING Series 30

继电器和接触器类型 : 通用功率继电器

线圈励磁系统 : 双稳态、2 个线圈、已极化

端子排列方式 : 1 Form C SPDT-CO

电流类型 : DC

触点额定电流 (A): 200

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

产品类型特性

继电器和接触器类型 : 通用功率继电器

结构特性

端子极数 : 1

线圈特性 : 线圈抑制二极管

端子排列方式 : 1 Form C SPDT-CO

电气特征

线圈电阻 (Ω): 4.1 – 6.4

触点额定电流 (A): 200

线圈电压额定值 (VDC): 28

端子电压额定值 (VDC): 28

线圈功率额定值（直流） (W): .089

主体特性

外壳类型 : 环境密封

接触件特性

端子材料 : 银合金

端接特性

干线端接和连接类型 : M8 公端

线圈端接和连接类型 : M4 螺钉

机械附件

产品安装特性类型 : 安装支架

产品安装类型 : 机箱安装

尺寸

产品高度 : 55.5 mm [ 2.185 in ]

产品长度 : 132 mm [ 5.19 in ]

产品宽度 : 62 mm [ 2.44 in ]

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

线圈励磁系统 : 双稳态、2 个线圈、已极化

电流类型 : DC

包装特性

封装方法 : Carton

其他

线圈功率额定值类 (W): ≤.15

端子电流类 (A): >50 – ≤200

高度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

长度类（机械） : >70 mm [ >2.756 in ]

宽度类（机械） : >33 mm [ >1.299 in ]

产品合规性
