08-4-1-13 D 955

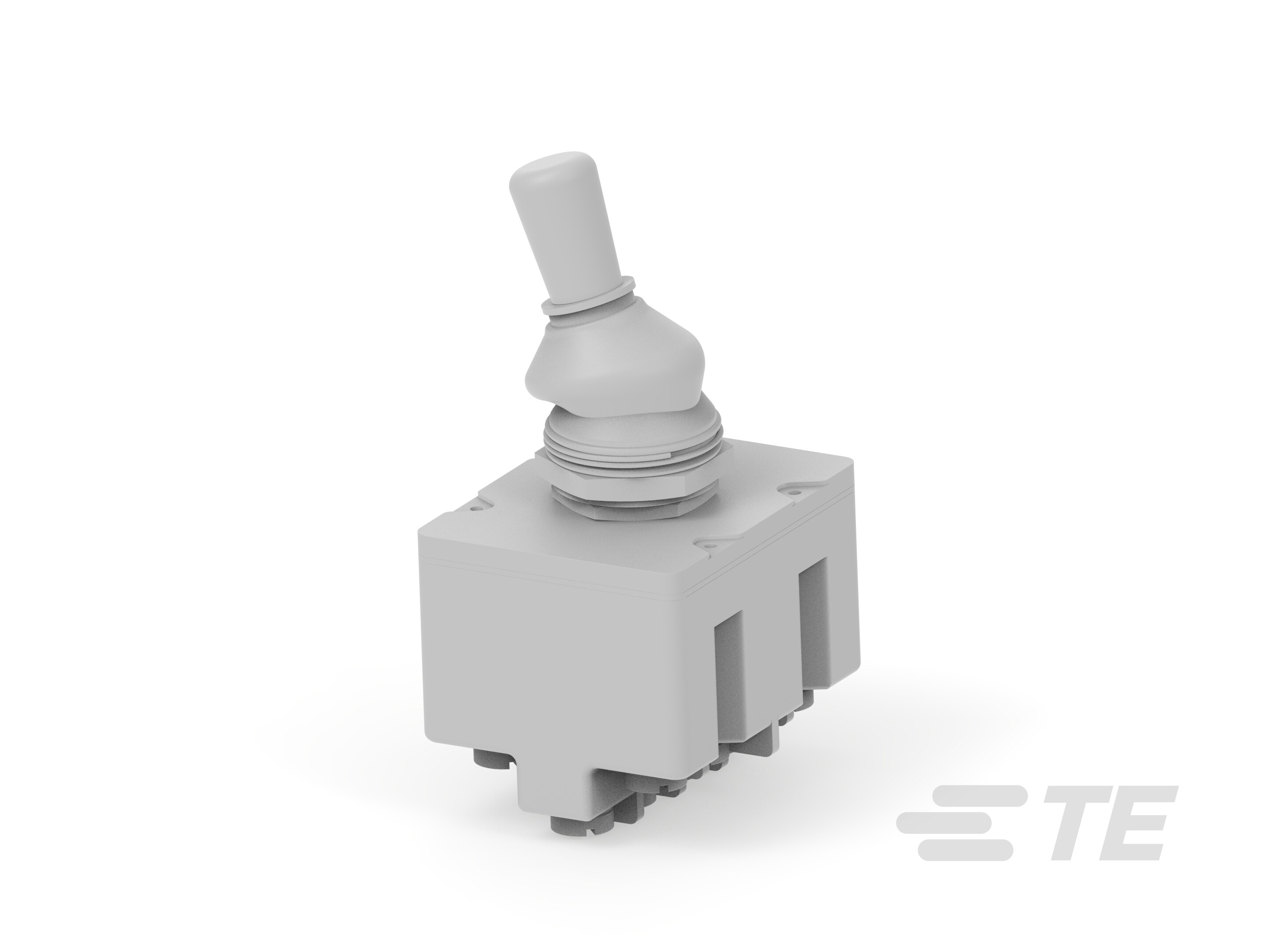

20 A Toggle Switch, Four Pole - Double Throw Configuration (Pole-Throw), On On, 2 Position, 28 VDC, 115 VAC, Panel Mount, KISSLING Series 08
08-4-1-13 D 955
20 A Toggle Switch, Four Pole - Double Throw Configuration (Pole-Throw), On On, 2 Position, 28 VDC, 115 VAC, Panel Mount, KISSLING Series 08
-
- KISSLING
- KISSLING 08 系列
- TE 内部编号 K1133065
- TE 内部产品描述 Toggle Switch 08-4-1-13 D 955
-
配置（极掷） : 四极 - 双掷
-
操作功能 : 开开
-
位数 : 2
-
触点额定电流 (A): 20
-
工作电压 (VDC): 28
文档
产品图纸
- Kippschalter GER_CD_08-4-1-13_D_955_0.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_08-4-1-13_D_955_1.pdf 3D
- 下载查看 ENG_CVM_CVM_08-4-1-13_D_955_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_08-4-1-13_D_955_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_08-4-1-13_D_955_1.3d_stp.zip 英文版本
数据表/目录页
- KISSLING TOGGLE SWITCH Series 08 ENG_DS_K1166730_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
密封装置 : 是
-
切换种类 : 控制杆
-
开关类型 : 摇杆开关
结构特性
-
配置（极掷） : 四极 - 双掷
-
操作功能 : 开开
-
位数 : 2
电气特征
-
触点额定电流 (A): 20
-
工作电压 (VDC): 28
-
工作电压 (VAC): 115
主体特性
-
密封方法 : 可剥离透明保护密封件
-
产品方向 : 水平
-
套管种类 : 螺纹
-
套管螺纹尺寸 : M12 x .75
接触件特性
-
端子基材 : 铜
-
开关端子电镀材料 : 银锡氧化物
机械附件
-
产品安装类型 : 面板安装
壳体特性
-
工艺密封 : 是
